超高倍率USB マイクロスコープ NSH500CSU

NSH500CSU
599,000円 (税抜)

1000倍越えのマイクロスコープが低価格で

●反射率の高い平面(研磨した金属、メッキ、シリコンウェハー、ファイバーの端面等)の観察に最適!同軸照明タイプ
※凹凸のあるもの、拡散反射物の観察には向きません。

同軸照明に向かない対象物についてはこちらから

※拡散反射物(紙、木材、サンドブラスト加工の樹脂 等)を観察したい場合はリング照明に変更も可能です。

●超高倍率域での画面揺れを防ぐため、グローバルシャッターを採用

●計測・画像連結ソフトなど豊富なソフトウェアを取り揃え

●お客様のご希望に合わせ、ソフトウェア開発も可能

●対物レンズを交換できます。(オプション)

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: お問い合わせください。
phone06-6364-3000
1000倍越えのマイクロスコープが低価格!
超高倍率USB マイクロスコープ
1000倍越えのマイクロスコープが50万円台!
USB3.0接続
トータル倍率180倍~1260倍
※対物レンズを変更し、
倍率を下げて使用することもできます。
オプション対物レンズはこちらから

・調光機能付き同軸照明(3Wタイプ)




照明の絞り機能追加!
対象物によりエッジを強調することができます。

絞りを開放
<絞りを開放した時>
絞りを絞ったとき
<絞りを絞った時>




1000倍越えで驚きのロングレンジ
ロングレンジタイプ
ロングレンジタイプ
作動距離:35mm




同軸照明の特長

同軸照明
同軸照明(LED同軸落射照明)とは一旦照明をレンズ内に入れて
レンズ方向から垂直に照明を落射させ観察物を照射し、
その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、
金属、樹脂、シリコンウェアなど光反射率の高い対象物、
銀色にメッキされたシールやフィルムなどの表面観察にも
適しています。



拡散反射物の観察にはリング照明が適しています。
リング照明タイプはこちらから。





同軸照明とは




同軸照明とリング照明の見え方の違い

観察画像<ファイバーの端面>

観察画像<ファイバーの端面>
観察画像<ファイバーの端面>




研磨された金属表面を観察しました。

同軸照明とリング照明の見え方の違い
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合

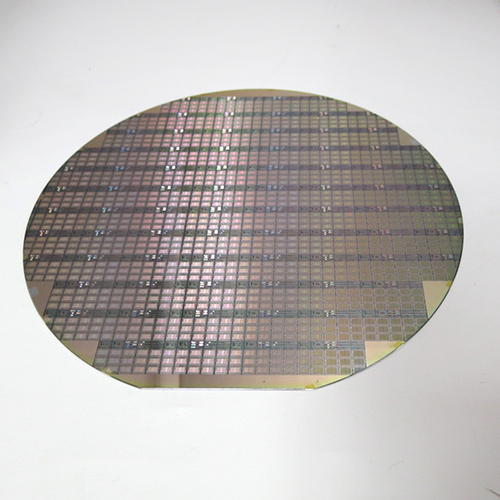

シリコンウェハーを観察しました。

シリコンウェハーを観察
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




基板の金メッキ部品を観察しました。

対象物
対象物
LEDリング照明を使用した場合
対象物
LED同軸落射照明を使用した場合

同軸照明とは? の詳しい説明はこちらをご参照ください。
(マイクロスコープ専門サイトが開きます。)
全体仕様
トータル倍率 180倍-1260倍 ※倍率は17インチモニタ換算の計算値
作動距離 35mm ※倍率に関わらずほぼ一定です。
視野範囲 1.8mmx1.5mm(180倍時)
0.25mmx0.21mm(1260倍時)
撮像素子 1/2”CMOS
シャッター方式 グローバルシャッター
画素数 500万画素
ピクセルサイズ 2.5μmx2.5μm
代表的な解像度
(フレームレート※)
2600×2160(59.8fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境
対応OS Windows 10、11
CPU Intel core i5以上
メモリ 8GB以上







全て標準装備
USBカメラ
500万画素USB3.0カメラ
同軸照明
同軸照明 (3W)
超高倍率レンズ
ズームレンズ

対物レンズ
10倍対物レンズ
XYテーブル
付属XYテーブル仕様
・ステージサイズ
155X180mm
・移動量
75X55mm
粗微動付NSH専用スタンド
粗微動付NSH専用スタンド

ズームレンズ
保護カバー
Viewerソフトウェア
Viewerソフトウェア




カメラインストール方法 (Youtube動画が開きます)
カメラインストール方法




寸法図









標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存
  • 2点間距離測定
  • スケール表示
  • クロスライン・グリッドライン表示
  • フィットイン機能、デジタルズーム機能
  • 対応OS:Windows 10、11(64bit)
  • *標準付属ソフトウェアは機能制限版です
  • 2点間距離以外の測定や焦点合成機能が必要な場合は
    オプション計測ソフトをお求めください。

校正用ガラススケールはオプションです。

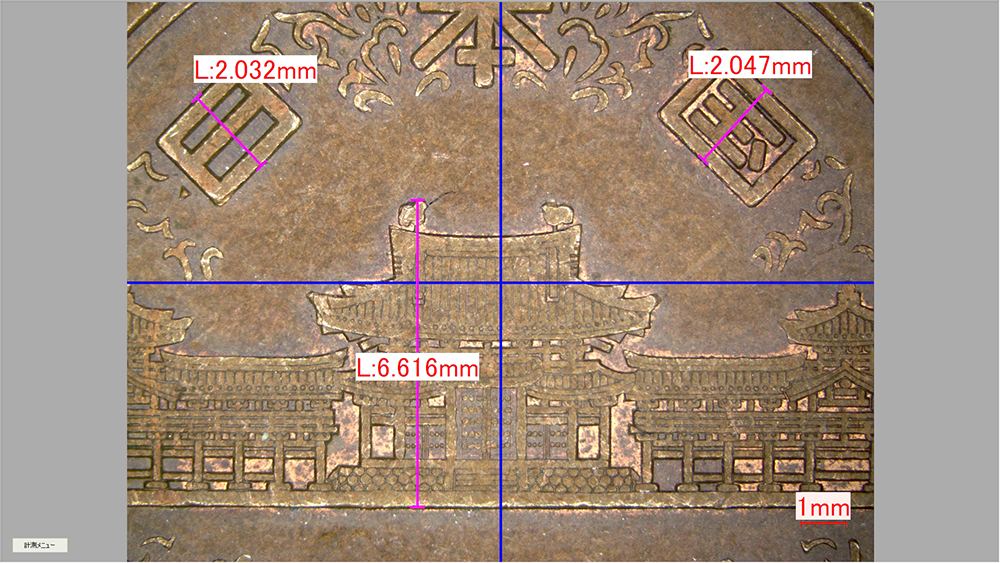

Viewerソフトウェア








計測
計測
MFShip
クロスライン表示
MFShip
スケール表示








この無償版の計測ソフトは・・・























【NSH500CSUの画質では物足りなかった方はこちら!】





超高倍率高解像度
USBマイクロスコープ
USH500CSU-H1

松電舎史上最高ハイグレードマイクロスコープ!
国内トップメーカーのハイエンド機並の画像を従来の1/4の価格で!

詳細はこちらよりご覧ください。



超高倍率高解像度USBマイクロスコープ



NSHレンズとUSHレンズの解像度比較

NSHレンズの最高倍率付近  1400倍で比較

<シリコンウエハー>
NSHレンズで観察
NSHレンズ
USHレンズで観察
USHレンズ



<メッキをかけた金属>
NSHレンズで観察
NSHレンズ
USHレンズで観察
USHレンズ



<アルミダイカスト>
NSHレンズで観察
NSHレンズ
USHレンズで観察
USHレンズ





便利なオプションのご紹介



<豊富なオプションの組み合わせ例>









マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション









対物レンズ・XYテーブル

倍率を下げる対物レンズ

倍率を下げる対物レンズ

ハレーションを抑制したいときに

XY移動だけでなくステージが回転

長さ測定に便利なXYテーブル

2倍対物レンズ

2倍対物レンズ
QM Plam Apo L2(2X)







5倍対物レンズ

5倍対物レンズ
QM Plam Apo HL(5X)







偏光フィルター







回転式簡易XYテーブル

回転式簡易XYテーブル
TK180-K





デジタルマイクロメータ付きXYステージ

XYテーブル(デジタルマイクロメーター付)
TD100-25MX





照明・スタンド

高拡散物(紙、木材、サンドブラスト加工の樹脂 等)を
高倍率で観察したい場合

コンパクトな薄型仕様

様々な角度から観察可能に

対象物に合わせて支柱を延長

大きなワークにも対応可能

リング照明

リング照明
VLR-30D70W-CH1T

顕微鏡用薄型ツインアーム照明

高輝度薄型ツインアームLED照明
SPK-D1

3Dアーム

3Dアーム
TG-3D3



延長キット
EK-135



3Dアーム付き エッジ固定スタンド

3Dアーム付き
エッジ固定スタンド
GR-STD10





大型対象物にも対応

マグネットベース+3Dアーム

マグネットベースで省スペース

左右180°から観察可能

左右180°&XYZ稼働可能

3Dアーム付き小型スタンド
GR-STD10HB

3Dアーム付きマグネットスタンド

3Dアーム付きマグネットスタンド
GR-STD10-MG

マグネットスタンド

マグネットスタンド
MG-25-4

ユニバーサルスタンド

ユニバーサルスタンド
ZTB-SB

マルチアングルスタンド

マルチアングルスタンド
ZTB-SBTK





各関節が可動

スムーズ操作で作業効率アップ



フレキシブルアーム
FA100-PMφ50



スムースアーム












ソフトウェア

豊富な計測・フォーカス合成ソフト

動画撮影ソフト

多くの解析・測定が可能に

新・旧JIS法対応
黒鉛球状化率測定が簡単に

計測時の校正に

高機能画像処理計測ソフトウェア
MFShip

長時間録画ソフトウェア
Hi Trigger Rec



高機能画像処理・画像解析ソフト
Winroof 2023 Standard

黒鉛球状化率測定ソフト
KKS04

ガラススケール

校正用ガラススケール
GS-4SQ









オプション一覧はこちらから→→
