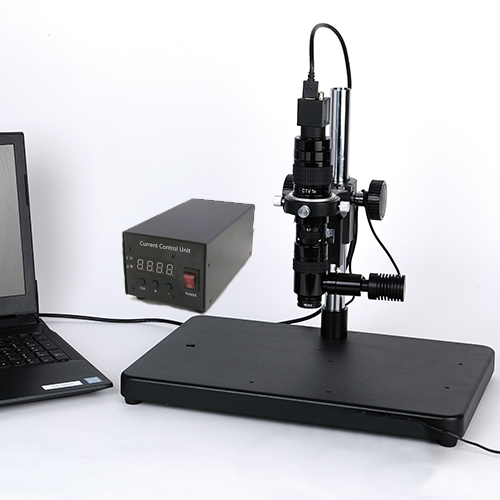

同軸照明USBマイクロスコープ Z500CS

Z500CS
319,000円 (税抜)

反射が起こりやすい対象物の観察に最適
同軸照明タイプのUSBマイクロスコープ



●鏡面に近い反射率の高い平面(研磨した金属、メッキ、シリコンウェハー、溶接の溶け込み量の観察等)の観察に最適!同軸照明タイプ

●2点間距離の測定ができる簡易計測ソフトが標準装備

●計測・画像連結・黒鉛球状化率計測ソフトなど豊富なソフトウェアを取り揃え

●ベースは大型ベース、小型ベースからお選びいただけます。

●お客様のご希望に合わせ、ソフトウェア開発も可能

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000

大型ベース、小型ベースからお選びいただけるようになりました!


大型ベースタイプ 小型ベースタイプ
標準ベースのメリット
大きな対象物でも安定して置ける

小型ベースのメリット

小型の為、場所を取らない
白黒板がついているため背景が白黒変更できます
※ただし3Dアームなど一部小型ベースと併用ができないオプションがあります。











全体仕様
トータル倍率 65倍-390倍 ※倍率は17インチモニタ換算の計算値
作動距離 52mm
視野範囲 5.2mmx3.9mm(65倍時)
0.8mmx0.6mm(390倍時)
撮像素子 1/2.5”CMOS
画素数 500万画素
ピクセルサイズ 2.2μmx2.2μm
代表的な解像度
(フレームレート※)
フル解像度2592×1944(18fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境
対応OS Windows7、8、8.1、10、11
CPU Intel core i5以上
メモリ 4GB以上




全て標準装備
産業用USBカメラ
500万画素USB3.0カメラ

同軸照明
同軸照明付高倍率レンズ
(1W)
選べるマイクロスコープスタンド
スタンド(選択してください)




スタンド
1.5倍補助レンズ

ズームレンズ
保護カバー
Viewerソフトウェア
Viewerソフトウェア




カメラインストール方法 (Youtube動画が開きます)
カメラインストール方法








標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存(JPEG/BMP形式選択可能)
  • 2点間距離測定
  • 観察画像の一時停止機能(フリーズ機能)
  • 計測時の校正データの保存・読み出し
  • フィットイン機能、デジタルズーム機能
  • クロスライン表示
  • 対応OS:Windows8以降

校正用ガラススケールはオプションです。



Measure Pro Light

主な特長
光沢のある金属、シリコンウェハー、銀色にメッキされたシール等の観察に適しています。

  • 光学6倍比ズームレンズ搭載でトータル倍率65倍~390倍
  • 調光機能付き同軸照明




同軸照明の特長
同軸照明
同軸照明(LED同軸落射照明)とは一旦照明をレンズ内に入れて
レンズ方向から垂直に照明を落射させ観察物を照射し、
その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、
金属、樹脂、シリコンウェアなど光反射率の高い対象物、
銀色にメッキされたシールやフィルムなどの表面観察にも
適しています。

同軸照明とは




同軸照明とリング照明の見え方の違い

鏡面加工された金属表面を観察しました。

同軸照明とリング照明の見え方の違い
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




シリコンウェハーを観察しました。

シリコンウェハーを観察
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




金属部品を観察しました。

対象物
対象物
LEDリング照明を使用した場合
対象物
LED同軸落射照明を使用した場合

同軸照明とは? の詳しい説明はこちらをご参照ください。
(マイクロスコープ専門サイトが開きます。)




マイクロスコープなんでも辞典











お問い合わせはこちらから

寸法図

オプションソフトのご紹介

豊富なオプションソフトウェアを取り揃え!

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション(※DirechShow対応)も使えます。




オプション計測ソフト

140,000円
(税抜)




●計測アシスト(エッジ自動フィット)機能
●ピンポイントデジタルズーム機能
●お手軽!くるっとフォーカス合成機能
GS-4SQ(20µm/100µm/500µm/1mm刻みの4種類のスケール付き)が標準付属



【計測項目】
●二点間距離
●平行線間距離
●水平平行線間距離
●垂直平行線間距離
●垂直距離
●円中心間距離
●ポイント座標
●3点指定角度
●4点指定角度
●3点指定円
●近似円
●矩形
●楕円
●近似直線 ●3点指定円弧など



【便利な機能】
・エッジ自動フィット機能
・ピンポイントデジタルズーム機能
・スケール表示
・くるっと合成機能
・レポート作成
・画像連結機能(タイリング機能)





・主な違いを表にまとめてあります。必要な機能に合わせてお選びください

  標準Viewerソフト
MFShip
2点間距離
焦点合成機能 ×
Excel 出力 ×
画像データの
サムネイル表示
×
画面表示倍率変更 ×
クロスライン表示 ×
格子目盛表示 ×
対応OS Windows10まで Windows10まで

便利なオプションのご紹介





マイクロスコープを10倍便利にするオプション



便利なオプション ベスト1

マイクロスコープ用3Dアーム

28,000円
(税抜)
※大型ベースにのみ対応
便利な使用例
便利な使用例
斜めからも検査可能
便利な使用例
大きなワークに対応
便利な使用例
3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。

便利なオプション ベスト2

回転式簡易XYテーブル

38,000円
(税抜)
※大型ベース・小型ベースに対応
便利な使用例
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に

小型スタンドに取付例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利

簡易XYテーブルもございます回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



便利なオプション ベスト3

ユニバーサルスタンド

68,000円
(税抜)
※ベースを変更
ユニバーサルスタンド使用例
3Dアーム使用例
斜めからも検査可能

ユニバーサルスタンド使用例
左右180°に角度が調整可能
(目盛は目安です)

簡易XYテーブルの追加も可能
対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用






関連製品

もっと高倍率の同軸照明タイプをお探しの方はこちら

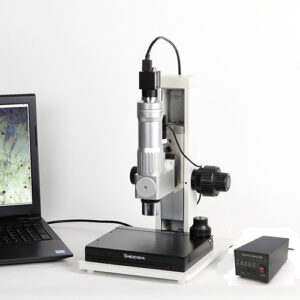

超高倍率同軸照明 USBマイクロスコープ
NSH130CS-R
超高倍率の同軸照明USBマイクロスコープ。
1450倍超えで35mmのロングレンジを実現!
超高倍率USB マイクロスコープ NSH130CS-R
