ボアスコープ ・ 工業用内視鏡Hole Inspection / Borescope

ボアスコープ・工業用内視鏡とは？

ボアスコープ・工業用内視鏡は、見えない場所を確認するための検査機器です

工業用内視鏡・ボアスコープとは、配管や機械内部、鋳造品、深穴加工部など、人の目では直接確認できない場所を観察するための検査機器です。
先端にカメラを搭載した細長いプローブを挿入することで、設備や部品を分解することなく、内部の状態を映像で確認できます。

製造現場や設備保全の現場では、

• 部品内部の異物やキズを確認したい
• 鋳造品の内部や深穴の状態を見たい
• エンジンや装置内部を分解せずに点検したい
• 狭い隙間や細い穴の奥を確認したい

といった場面が多くあります。
工業用内視鏡・ボアスコープは、このような**「見えない場所を確認したい」**という課題を解決するための機器です。

特に近年は、製品や部品の小型化・複雑化が進み、より細い穴や狭いスペースを観察したいというニーズが増えています。
そのため、一般的な工業用内視鏡だけでなく、φ4mm以下の細径工業用内視鏡が求められるケースも少なくありません。

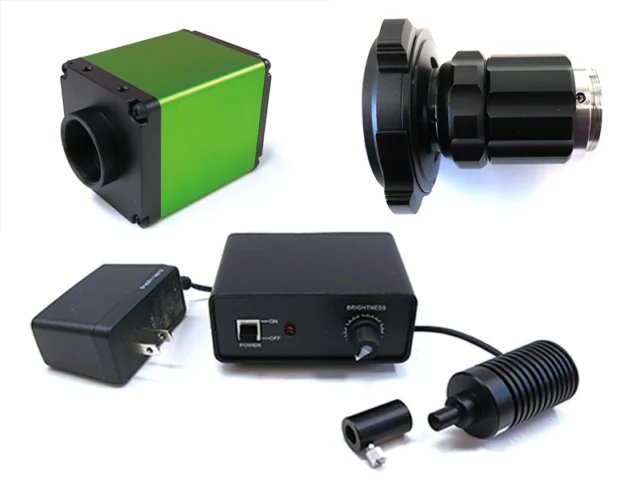

松電舎では、鋳造品の内部確認、深穴・細穴の検査、エンジン内部の点検、精密部品の観察など、
細径ならではの用途に対応できる工業用内視鏡・ボアスコープをご用意しています。

ボアスコープ・工業用内視鏡の主な用途

工業用内視鏡・ボアスコープは、人の目では直接確認できない内部や狭所を観察するための検査機器として、さまざまな現場で活用されています。
設備や部品を分解せずに内部の状態を確認できるため、品質管理・不良解析・設備保全・研究開発など、幅広い用途に対応します。

特に、配管内部、鋳造品、エンジン内部、深穴加工部、精密部品の観察など、通常のカメラでは確認が難しい場所の検査に有効です。

配管・パイプ内部の点検

配管やパイプの内部確認、詰まり・異物・腐食の有無の確認に使用されます。
設備を分解せずに内部の状態を確認できるため、メンテナンスやトラブル調査の効率化に役立ちます。

鋳造品・加工部品の内部確認

鋳造品の内部に発生した鋳巣、異物、バリ、傷などの確認に活用されます。
また、加工部品の深穴や交差穴など、目視では確認しづらい箇所の検査にも適しています。

エンジン・機械内部の点検

エンジン内部や装置内部など、分解に手間がかかる箇所の点検に使用されます。
狭い隙間や複雑な内部構造も確認できるため、設備保全や故障原因の調査にも有効です。

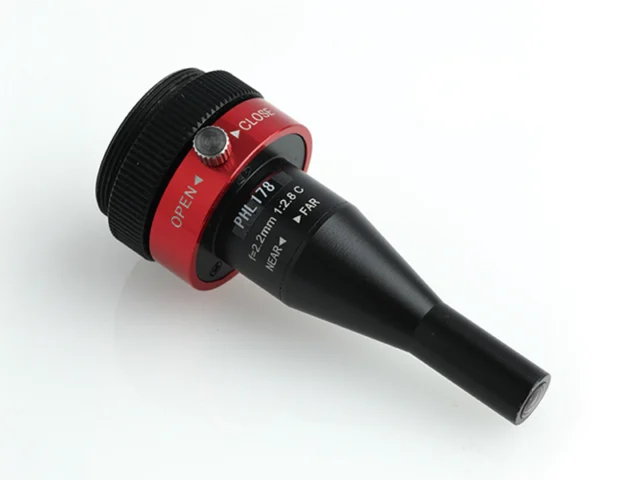

深穴・細穴の検査

小径穴や奥まった穴内部の状態確認にも工業用内視鏡は活用されます。
特に、一般的な内視鏡では挿入が難しい細穴や狭所には、φ4mm以下の細径工業用内視鏡が有効です。

精密部品・電子部品の観察

微細な部品内部や狭いスペースの確認、異物の有無や組み付け状態の確認などにも使用されます。
小型化・高密度化が進む部品の検査では、細径内視鏡が活躍する場面が増えています。

狭所・細穴の確認には、細径工業用内視鏡が有効です

工業用内視鏡・ボアスコープの用途は幅広いですが、近年は製品や設備の小型化・複雑化に伴い、より細い穴や狭い内部を観察したいというニーズが増えています。

そのため、一般的な工業用内視鏡だけでなく、φ4mm以下の細径工業用内視鏡が求められるケースも少なくありません。
松電舎では、鋳造品の内部確認、深穴・細穴の検査、エンジン内部の点検、精密部品の観察など、細径ならではの用途に対応できる工業用内視鏡・ボアスコープをご用意しています。

工業用内視鏡の選び方｜先端径・長さ・可動式の違い

外部トリガーとは、センサーやPLCなどの外部機器から信号を受けたタイミングで、産業用カメラが画像を撮影する機能です。
先端径は、工業用内視鏡を挿入できる穴の大きさを左右する重要なポイントです。
当然ながら、観察したい穴や隙間よりも細い先端径を選ぶ必要があります。

例えば、

• 小径穴や微細部品の内部を確認したい
• 狭い隙間の奥まで挿入したい
• 一般的な内視鏡では入らない場所を観察したい

といった場合には、φ4mm以下の細径工業用内視鏡が有効です。

一方で、先端径が細くなるほど、用途によっては視野や扱いやすさとのバランスも重要になります。
そのため、「できるだけ細いものを選ぶ」ではなく、必要な穴径に対して適切な太さを選ぶことが大切です。

先端径の選定例

• φ0.85mm〜φ1.2mm：微細穴、狭所、精密部品、極小スペースの観察
• φ1.8mm〜φ2.7mm：細穴・深穴・エンジン内部・鋳造品内部の確認
• φ4.0mm前後：一般的な配管内部や設備点検

ケーブル長の選び方｜観察したい奥行きに合わせて選ぶ

ケーブル長は、観察したい場所までどの程度の距離があるかによって選定します。
例えば、装置内部や深穴、配管内部など、挿入距離が長くなる場合には、十分な長さのケーブルが必要です。

ただし、必要以上に長いケーブルを選ぶと、取り回しがしにくくなる場合もあります。
そのため、**「どこまで挿入したいか」「作業スペースに余裕があるか」**を考慮して選ぶことが重要です。

ケーブル長の選定例

• 短め（1m前後）：机上での部品検査、精密部品、短い穴の観察
• 中程度（1.5m〜2m）：鋳造品内部、装置内部、エンジン部品の確認
• 長尺（3m以上）：配管内部、奥行きのある設備内部、長距離挿入が必要な検査

可動式・不可動式の違い｜見たい方向に合わせて選ぶ

工業用内視鏡には、先端が曲がる可動式タイプと、先端が固定された不可動式タイプがあります。
どちらが適しているかは、内部でどの方向を見たいかによって異なります。

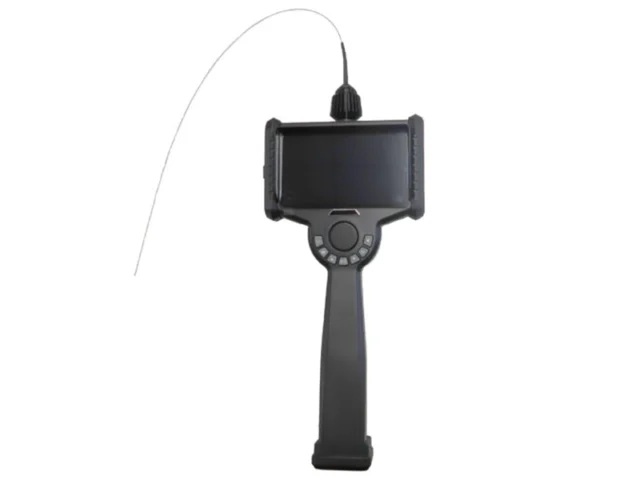

可動式｜内部で方向を変えて観察したい場合に最適

可動式は、先端を上下左右に操作しながら観察できるタイプです。
挿入後に内部で見たい方向を変えられるため、

• 曲がった先の奥を見たい
• 側面や裏側を確認したい
• 複雑な内部形状を観察したい

といった場合に適しています。
特に、エンジン内部や複雑な機械内部など、挿入後に視線を動かしたい検査では可動式が有効です。

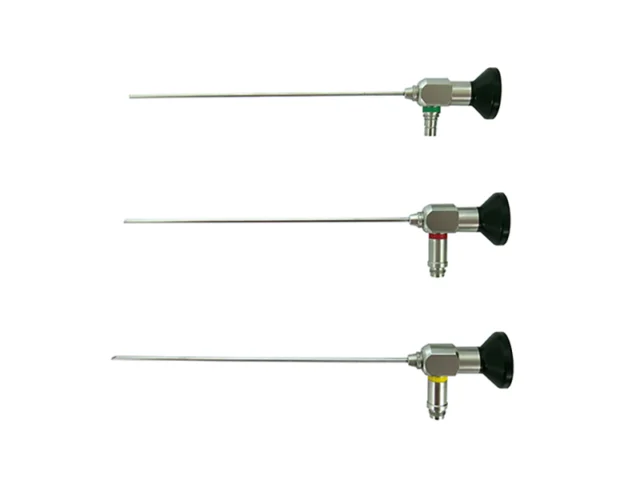

不可動式｜シンプルな構造でストレートに観察したい場合に最適

不可動式は、先端が固定されているシンプルなタイプです。
構造がシンプルな分、細径化しやすく、まっすぐな穴や比較的単純な内部構造の観察に向いています。

例えば、

• 深穴の底面を確認したい
• 小径穴の内部をストレートに見たい
• 微細な内部をできるだけ細い径で観察したい

といった用途では、不可動式が適しています。

選定で迷ったら、「見たい場所」と「挿入条件」を整理することが重要です

工業用内視鏡を選ぶ際は、次の3点を整理すると選定しやすくなります。

• どのくらいの穴径・隙間に挿入するのか
• どのくらい奥まで挿入するのか
• 挿入後に先端を曲げて見たいのか、まっすぐ見られればよいのか

この条件によって、最適な先端径・ケーブル長・可動方式は変わります。

松電舎では、φ0.85mm〜の細径工業用内視鏡をラインアップしており、微細穴・深穴・狭所・エンジン内部・精密部品の観察など、用途に応じた選定が可能です。
「どのモデルが適しているか分からない」という場合は、お気軽にご相談ください。
