汎用レンズでミクロンオーダーを観察
高解像度・高倍率マイクロスコープは１台 100万円を超える価格になってしまいます。
今回は、汎用レンズのマイクロスコープでミクロンオーダーをどこまで観察できるか確認しました。
|
解像度確認用のガラススケールと透過照明を使い観察しました。 赤矢印の箇所に２μ幅の黒線が３本引かれています。 |
1．弊社高倍率レンズ（FZシリーズ）で確認

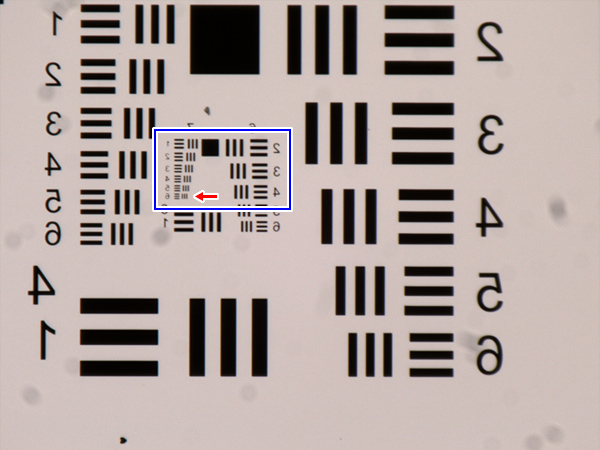

■弊社高倍率レンズ（FZシリーズ）の最高倍率（約250倍）で確認
■弊社高倍率レンズ（FZシリーズ）に２倍補助レンズを追加（約500倍）
|

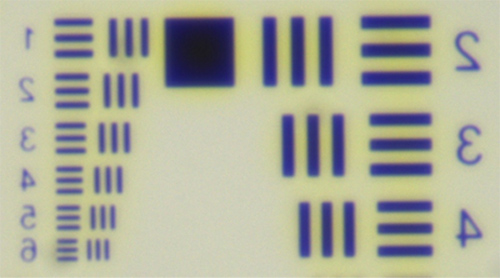

▼青枠部分をデジタルズーム
|
2．弊社高倍率4Kレンズで確認
■弊社高倍率4Kレンズの最高倍率で観察（約250倍）
■弊社4Kレンズに２倍の補助レンズを追加（約500倍）
|
▼青枠部分をデジタルズーム
|
3．弊社超高倍率レンズ（SHシリーズ）で確認
■弊社の超高倍率レンズ（SHシリーズ）の最高倍率（約1400倍）
＊1000倍を超える汎用レンズでは収差の影響が大きくなり、焦点が甘くなります。
このSHレンズで500倍程度をみると下記のようになります。
4．500倍で3つのレンズを比較
 |
FZレンズ＋２倍補助レンズ | |
 |
4Kレンズ＋２倍補助レンズ | |
 |
SHレンズ |
今回観察で使用した高倍率マイクロスコープや、2.0倍補助レンズの詳細は、下記製品ページをご覧ください。
 |
