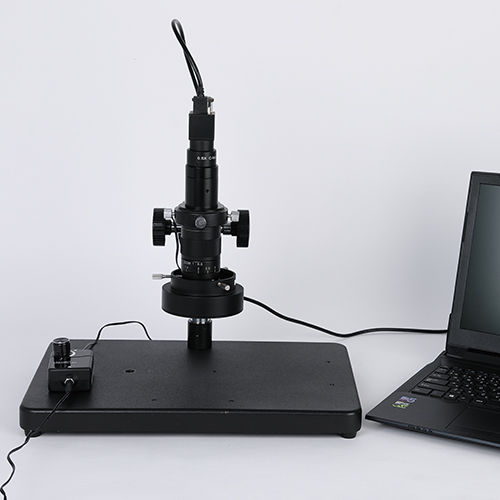

偏光マイクロスコープ　HTG500CS

HTG500CS

246,000円（税抜）

観察時のピカッ・ギラッとする反射を大幅軽減できます。

●レンズ先端、LEDリング照明に偏光フィルターをつけ、Wフィルターでハレーションを大幅に軽減

●倍率30倍-140倍

●2点間距離の測定ができる簡易計測ソフトが標準装備

●計測・焦点合成・自動外観検査・画像連結ソフトなど豊富なソフトウェアを取り揃え

●お客様のご希望に合わせ、ソフトウェア開発も可能

Wフィルターでハレーションを大幅軽減！！

レンズの先端に偏光フィルター、LEDリング照明に偏光フィルターを取り付けることで光を偏光させる（光に特定方向性を持たせる・反射除去）ことができ、観察画像で表面反射やハレーションを軽減できます。

※偏光観察についての詳しい説明はこちらをご参照ください。
（マイクロスコープ専門サイトが開きます。）

偏光マイクロスコープ HTG500CS　比較画像

＜基板上のハンダや金属端子の場合＞

通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

LEDリング照明を使用し観察すると（左の写真）ハンダ部や金属端子部で表面反射やハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減できます。

＜ビニールの表面＞

通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

LEDリング照明を使用し観察すると（左の写真）、ビニールの表面部でハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減され、模様のエッジ部分まで観察できるようになりました。

＜保存スティック内のICチップ＞

通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

偏光マイクロスコープで観察すると通常のLEDリング照明で観察した左の写真では見えなかった、保存スティック内のICチップ上の印字や足番号認識のためのくぼみが確認できるようになりました。

＜ICの印字＞

通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

＜半田部＞

通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

＜反射率の高い部分と低い部分が混在する対象物＞

通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

＜フィルム上の印刷フィルム上の印刷＞

通常のLEDリング照明を使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

＜白い樹脂の凸文字（エンボス部）＞

通常のLEDリング照明を使ったマイクロスコープ

Wフィルターを使用した
偏光マイクロスコープ

全体仕様

トータル倍率	30倍-140倍　※倍率は17インチモニタ換算の計算値
作動距離	90mm　※倍率に関わらずほぼ一定です。
視野範囲	15.5mmx12.0mm　（30倍時）
視野範囲	2.7mmx2.0mm　（140倍時）
撮像素子	1/2.5”CMOS
画素数	500万画素
ピクセルサイズ	2.2μmx2.2μm
代表的な解像度（フレームレート※）	フル解像度　2592×1944　（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。
