2020年10月13日

ハレーション抑制の実例

ハレーションを抑制できる実例を2つ紹介いたします。



1.偏光フィルター(ハレーション除去セット)

偏光フィルターを2枚使い、ハレーションを抑制することが出来ます。
(詳細は「偏光観察とは」をご参照ください。)

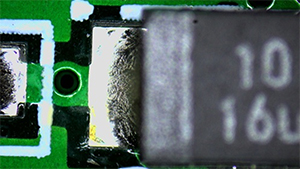

<実際に偏光をかけた場合の実例1 基板の半田>

半田の反射を抑えることができます。

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例2 フィルム>

フィルム上の反射が消えました。

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例3 IC保存用スティック>

IC保存用スティックの表面の反射を抑え、ICの文字が読めるようになりました。

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例4 ICの印字>

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例5 半田部>

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>

<実際に偏光をかけた場合の実例6
反射率の高い部分と低い部分が混在する対象物>

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例7 フィルム上の印刷>

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例8 ビニール袋の中の対象物>

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


<実際に偏光をかけた場合の実例9 白い樹脂の凸文字(エンボス部)>

ハレーション抑制前 ハレーション抑制後
<ハレーション抑制前> <ハレーション抑制後>


2.ハイダイナミックレンジ機能(HDR機能)

コントラストを犠牲にして、センサ動作範囲を広げる手法です。
弊社Cマウントカメラではハイビジョンカメラに搭載しております。



<実際に偏光をかけた場合の実例4 ネジの軸>

ハレーション抑制前 ハレーション抑制後
<通常モードで撮影> <HDRモードで撮影>

ハレーション抑制前 ハレーション抑制後
<通常モードで撮影> <HDRモードで撮影>



お客様の用途にあった方法をご提案させていただきます。詳細はテクニカルサポートまでお問い合わせください。
