マイクロスコープと実体顕微鏡の違い

実体顕微鏡とマイクロスコープにはそれぞれ、メリット、デメリットがあります。
それぞれの特徴を理解して使い分ける必要があります。



本来、実体顕微鏡も英語で表記すれば、マイクロスコープとなります。
業界によっては、顕微鏡をマイクロスコープと呼ぶ場合もありますが、今回は単眼のデジタルマイクロスコープをマイクロスコープとしてご説明します。



目次

1. 実体顕微鏡の特長

2. マイクロスコープの特長

3. 実体顕微鏡とマイクロスコープの倍率

4. 主な用途の違い

5. 松電舎の実体顕微鏡

6. 松電舎のマイクロスコープ







1. 実体顕微鏡の特長

大きな違いは、実体顕微鏡は2光路設計になっていることです。
右と左で独立した光路となります。



2光路設計



右と左で視野も異なります。

これを視差といいます。
下記のコインを立てて、実体顕微鏡で観察すると左右の視野は一致しません。



コイン



コイン



この異なった視野を観察者が一つの映像として観察します。
人間の目が2つあるのと同じです。



これによるメリットは、対象物が立体的に見えます。
遠近感もわかるので、加工作業をされる方は実体顕微鏡が必要です。
デメリットとして、使う時に少しコツが必要です。
(初めて使う方は、映像が1つにならず、戸惑うと思います。)



3眼式の実体顕微鏡の場合、カメラポートは左右どちらかの映像となります。
(映像も斜視となります。)



デメリットとしては、高倍率の観察ができません。
(製造時に左右の微妙な調整が必要な為です。)
倍率は比較的低倍率となります。ズーム比もそれ程大きくありません。
汎用的なもので、10~50倍程度、高倍率タイプでも100倍程度が実体顕微鏡の限界となります。



また、長時間の作業では作業者のストレスが大きくなります。
目幅調整、視度調整 等、観察者個人ごとの調整が必要です。



左右で視野が異なるので、正確な位置決め、2次元の寸法測定には不向きです。
上記の用途で顕微鏡を使う場合は、単眼顕微鏡を使います。



単眼顕微鏡







2. マイクロスコープの特長

基本的には単眼レンズとなります。



マイクロスコープ



人間が片目で物を視る時と同じで、遠近感はわかりにくいという欠点があります。
上記のコインであれば、レンズ中心部では下記のように見えます。



コイン



豊富なレンズから選べるので、低倍率から高倍率(2000倍超えまで)まで対応できます。
また、モニタ観察になるので、初めての方でも簡単に観察でき、疲れにくく、長時間の観察(検査)に向いています。



真上からの観察(直視)なので、位置決めや寸法測定にも向いています。
PCとの親和性もよく、映像の保存・画像処理・焦点合成 等 様々なソフトウエアが使えます。









3. 実体顕微鏡とマイクロスコープの倍率

実体顕微鏡とマイクロスコープの倍率は単純に比較ができません。
実体顕微鏡は目で確認するのに対して、マイクロスコープはモニタで観察します。

その時にモニタ倍率を含んでしまいます。



倍率での単純比較はできませんが、観察視野で比較すると単純な比較ができます。



例えば、
顕微鏡の観察視野は視野数で計算します。
視野数20の顕微鏡の場合、10倍時に直径20mmの視野になります。

YM0745-L-2023カタログ切り抜き



上記の実態顕微鏡と同じ視野を観察したい場合、下記のマイクロスコープであれば20倍になります。

(実体顕微鏡では10倍になります。)

TG200BA-2023カタログ切り抜き



また、マイクロスコープの場合は、モニタサイズで変わってしまいます。

詳細は、下記の記事をご覧ください。





  マイクロスコープの倍率と顕微鏡の倍率の違い













4. 主な用途の違い

・実体顕微鏡向きの用途
 取付け、加工、立体物の検査・観察 等



・マイクロスコープ向きの用途
 外観検査、正確な位置決め(芯出し 等)、凹凸の無い寸法測定 等







5. 松電舎の実体顕微鏡

松電舎ではお客様の用途に合わせ、低価格、接眼部/カメラ部同時撮影、高倍率実体顕微鏡を取り揃えています。またスタンド、顕微鏡用照明も豊富に取り揃えております。
用途、倍率などに合わせて各種お選びいただけます。
顕微鏡用カメラもUSB、ハイビジョン、4K、ビデオカメラをご用意しております。



低価格実体顕微鏡

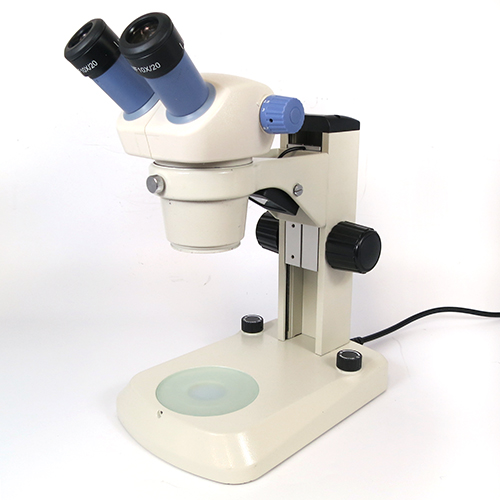

低価格実体顕微鏡 NSZ-405


落射照明/透過照明付き
7~30倍


98,000円(税抜)

実体顕微鏡

接眼部/カメラ部同時撮影 実体顕微鏡
YM0745-RT3L



リング照明付き

7~45倍



127,000円(税抜)

高倍率実体顕微鏡

高倍率 ズーム式双眼実体顕微鏡
GR1040-65S2



リング照明付き

10~65倍



158,000円(税抜)









6. 松電舎のマイクロスコープ

松電舎ではお客様の用途に合わせ、USBマイクロスコープ、4Kマイクロスコープ、ハイビジョンマイクロスコープなどを取り揃えております。用途、倍率、接続方式などに合わせ、各種お選びいただけます。



USBマイクロスコープ

USBマイクロスコープ

238,000円(税抜)~

4Kマイクロスコープ 4K860PT

4Kマイクロスコープ

456,000円(税抜)~

ハイビジョンマイクロスコープ

ハイビジョンマイクロスコープ

265,000円(税抜)~
