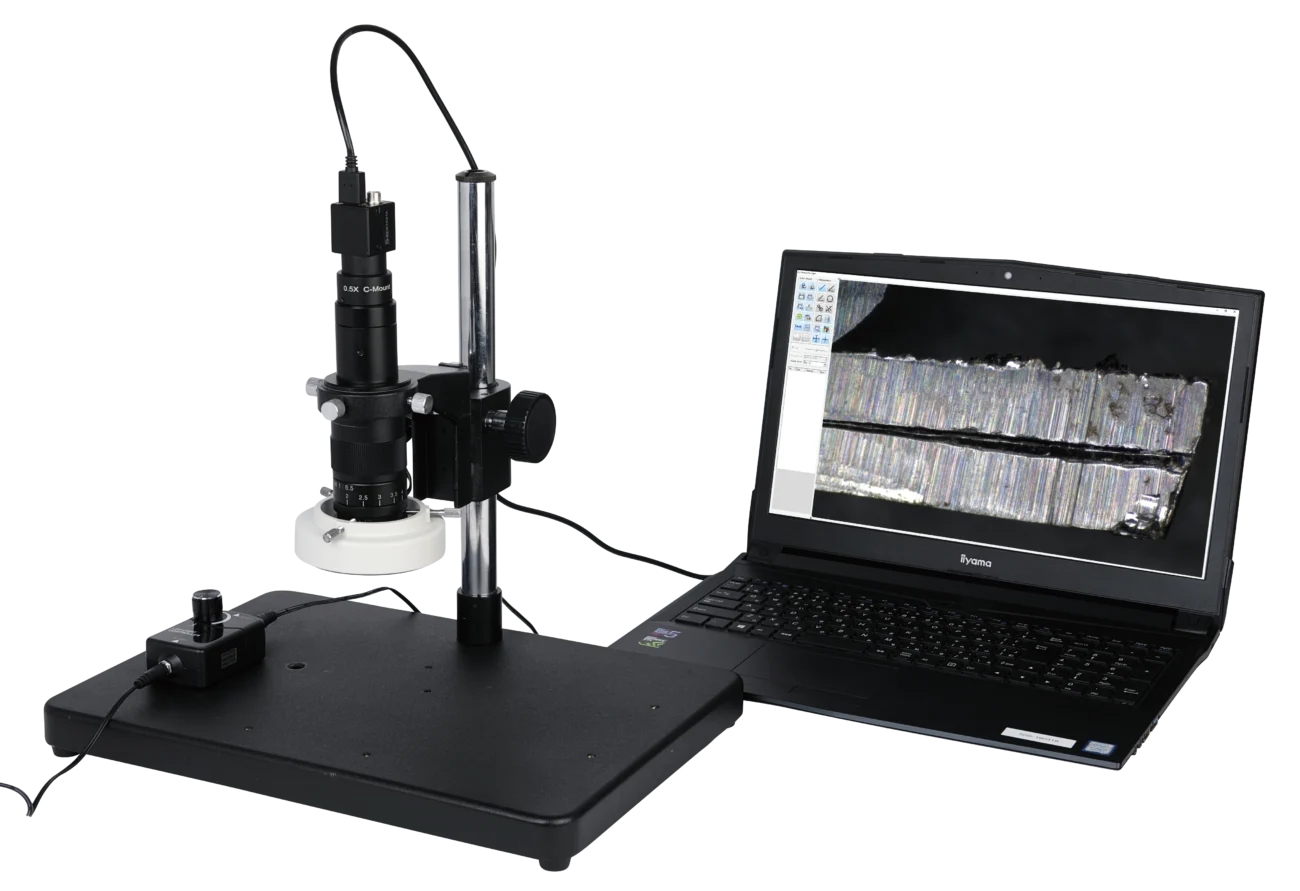

USBマイクロスコープ TG500CS

TG500CS
238,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





表示速度の速いUSB3.0でも安心の低価格
USBマイクロスコープ!

パソコン接続タイプだからできる3つの特長



●光学6倍比ズームレンズ搭載でトータル倍率30倍~140倍

計測焦点合成明るさ合成画像連結ソフト簡単静止画保存ソフトなど豊富なソフトウェア が使えます。

●2点間距離の測定ができる簡易計測ソフトが標準装備

※計測にはスケールを使用した校正作業が必要です。 取扱いガラススケール(GS-4SQ)はこちら



※倍率を下げ、作動距離を長くできる便利なオプションTG-0.5もございます。



よくある質問コーナーはこちら

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 30倍-140倍 ※倍率は17インチモニタ換算の計算値
作動距離 90mm ※倍率に関わらずほぼ一定です。
視野範囲 16.0mmx12.0mm (30倍時)
2.7mmx2.0mm (140倍時)
撮像素子 1/2.5”CMOS
画素数 500万画素
ピクセルサイズ 2.2μmx2.2μm
代表的な解像度
(フレームレート※)
2592×1944(18fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境
対応OS Windows 10、11
CPU Intel core i5以上
メモリ 8GB以上




全て標準装備
USBカメラ
500万画素USB3.0カメラ
56灯LEDリング照明
56灯LEDリング照明
ズームレンズ
ズームレンズ
マイクロスコープスタンド
スタンド
ズームレンズ
保護カバー
Viewerソフトウェア
Viewerソフトウェア








主な特長

表示遅れのないUSB3.0カメラ搭載。
500万画素の高解像度。
2592×1944時に14fpsと、データ転送速度がUSB2.0の約4倍以上



  • USB3.0接続
  • 目盛ごとにロックするラッチ機能付ズームレンズ(作業者による誤差がなくなるため計測に向いています)
  • 0.5倍補助レンズをご用意(オプション)




カメラインストール方法 (Youtube動画が開きます)
カメラインストール方法








寸法図









標準装備ソフトのご紹介(無償版)

標準装備の簡易計測ソフトの機能
  • 静止画の保存
  • 2点間距離測定
  • スケール表示
  • クロスライン・グリッドライン表示
  • フィットイン機能、デジタルズーム機能
  • 対応OS:Windows 10、11(64bit)
  • *標準付属ソフトウェアは機能制限版です
  • 2点間距離以外の測定や焦点合成機能が必要な場合は
    オプション計測ソフトをお求めください。

校正用ガラススケールはオプションです。


Viewerソフトウェア




計測
計測
MFShip
クロスライン表示
MFShip
スケール表示








この無償版の計測ソフトは・・・











MFShip

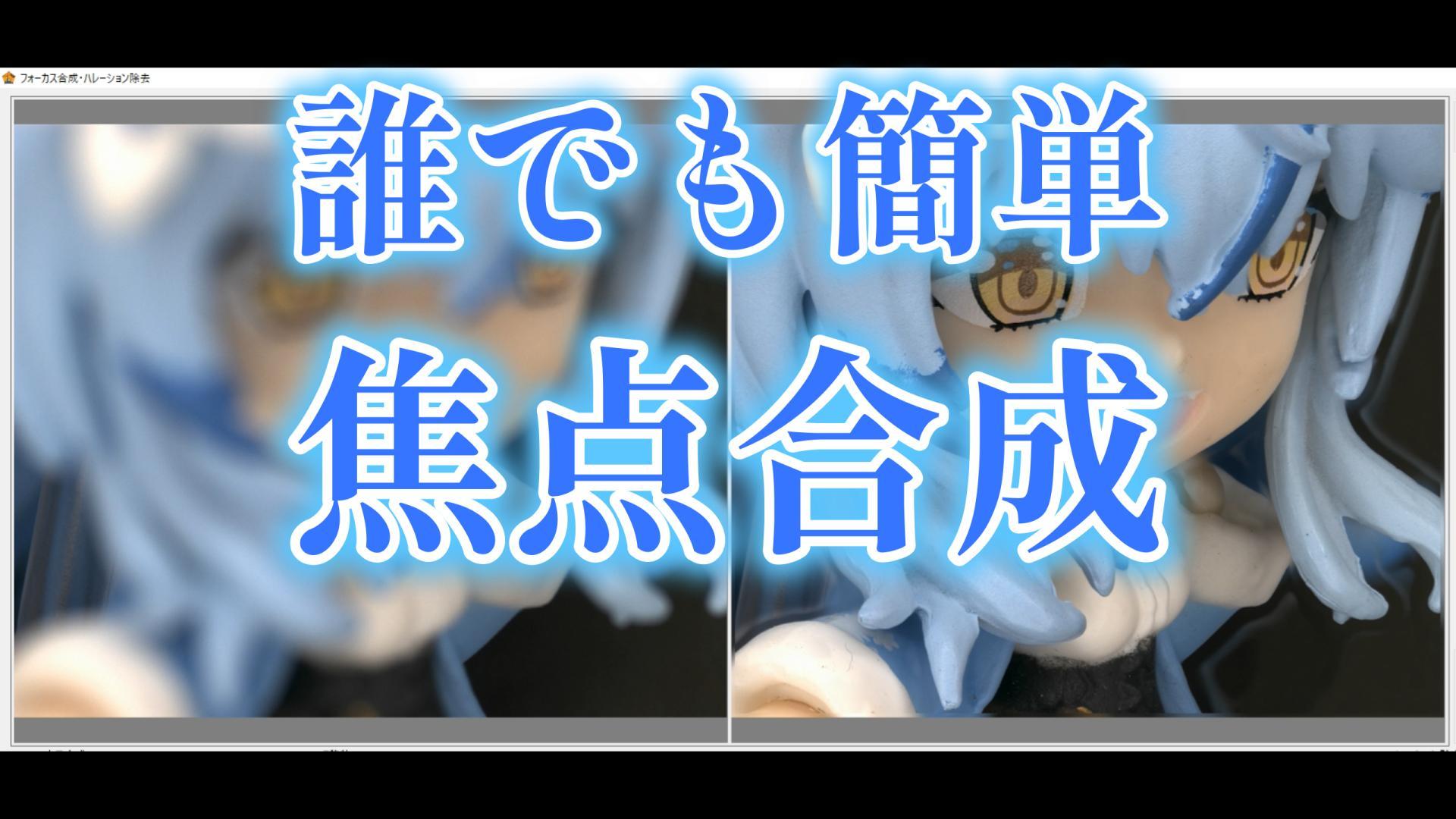

目玉のくるっと合成も可能!

便利なオプションのご紹介



<豊富なオプションの組み合わせ例>









マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション









補助レンズ・XYテーブル

倍率を半分、作動距離を2倍にできます。

反射の強い対象物の観察に有効

位置出しに便利

XY移動だけでなくステージが回転

長さ測定に便利なXYテーブル

0.5倍補助レンズ

0.5倍補助レンズ
TG-0.5







偏光フィルター

偏光フィルター
PL-405







XYテーブル

XYテーブル
TK100







回転式簡易XYテーブル

回転式簡易XYテーブル
TK180-K





デジタルマイクロメータ付きXYステージ

XYテーブル(デジタルマイクロメーター付)
TD100-25EMH





照明

高輝度タイプ

4分割独立点灯時も
調光可能!

ハレーションを軽減する偏光フィルター付き

作動距離を変えることであらゆる照射範囲をカバー

面発光の透過照明

白色LEDリング照明

高輝度80灯LEDリング照明
GR80-N2

4分割LEDリング照明

4分割80灯LEDリング照明
LED-80T

LEDリング照明(偏光フィルター・拡散板付)

LEDリング照明(偏光フィルター付)
GR80-HN2

マルチアングル照明

マルチアングル照明
VL-MUL110



透過照明

透過照明
RD-95T





大口径で広い範囲を照射

コンパクトな薄型仕様

φ25mmポールに取付可能

広い範囲を均一に照射

正反射物を均一に照らします

大口径LEDリング照明

大口径LEDリング照明
LED-120MM

顕微鏡用薄型ツインアーム照明

高輝度薄型ツインアームLED照明
SPK-D1

フレキシブルLEDスポット照明
SPF-FL3

バーLED照明

バーLED照明(ダブル・10mm)
LED-BL10-CH2



同軸照明

同軸照明
LVLシリーズ







スタンド

様々な角度から観察可能に

対象物に合わせて支柱を延長

ピント調節に便利な微動アングル付き

コンパクト・軽量スタンド

ピント調節に便利な微動アングル付き

3Dアーム

3Dアーム
TG-3D3



延長キット
EK-135



粗微動アングル付標準スタンド

粗微動アングル付き標準スタンド
GRS-1

小型スタンド

小型スタンド
GR-STD5



粗微動アングル付小型スタンド

粗微動アングル付小型スタンド
GR-STD6



大きなワークにも対応可能

大型対象物にも対応

マグネットベース+3Dアーム

マグネットベースで省スペース

左右180°から観察可能

3Dアーム付き エッジ固定スタンド

3Dアーム付き
エッジ固定スタンド
GR-STD10

3Dアーム付き小型スタンド
GR-STD10HB

3Dアーム付きマグネットスタンド

3Dアーム付きマグネットスタンド
GR-STD10-MG

マグネットスタンド

マグネットスタンド
MG-25-4

ユニバーサルスタンド

ユニバーサルスタンド
ZTB-S



左右180°&XYZ稼働可能

簡単高さ測定

簡単高さ測定
小型省スペース

各関節が可動

スムーズ操作で作業効率アップ

マルチアングルスタンド

マルチアングルスタンド
ZTB-STK

インジケータ付粗微動スタンド

インジケーター付粗微動スタンド
GRS-1C0525



インジケータ付小型粗微動スタンド(マイクロスコープ用 )

インジケーター付小型粗微動小型スタンド
GR-S6C0525

フレキシブルアーム
FA100-PMφ50



スムースアーム











ソフトウェア

豊富な計測・フォーカス合成ソフト

動画撮影ソフト

多くの解析・測定が可能に

計測時の校正に



高機能画像処理計測ソフトウェア
MFShip

長時間録画ソフトウェア
Hi Trigger Rec



高機能画像処理・画像解析ソフト
Winroof 2023 Standard

ガラススケール

校正用ガラススケール
GS-4SQ










オプション一覧はこちらから→→
