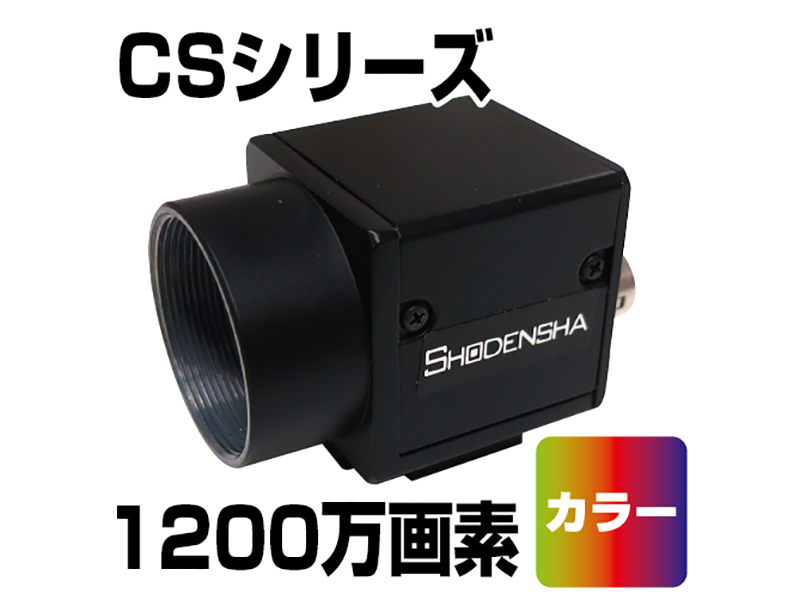

USB3 Visionカメラ(USB3.0・1200万画素・カラー) CS1200-C

CS1200-C
99,000円 (税抜)
デモ貸出OK

1.国際的工業用カメラ規格USB3 Visionに準拠
2.軽量・小型のコンパクトサイズのCマウントカメラ
3.外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
4.RoHS・FCC・CEにも対応!海外向け製品への組込用途にも対応可能!
5.
カメラの使用実績の少ない方、日本語でサポートします!(メール、電話)

●Cマウントカメラ

●外部トリガー入力/ストロボ信号端子付

●汎用I/O端子付

●サンプルSDK付属

●ローリングシャッター



同タイプのモノクロ仕様はこちら



※1200万画素、2000万画素の高解像度のカメラは基本的にCPUパワーとたくさんのメモリを必要とするため、出来ればCeleronやPentiumやAtomのような処理能力が低いCPUは避けてください。





電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
ダウンロード
 ソフトウェアダウンロード

 ソフトウェアダウンロード




カメラインストール方法 (Youtube動画が開きます)








仕様

型番 CS41-C CS130-C CS500-C CS1200-C CS2000-C
価格 69,000円(税抜) 71,000円(税抜) 71,000円(税抜) 99,000円(税抜) 110,000円(税抜)
撮像素子 1/2.9インチ
CMOS
40万画素



Sony社 IMX287

1/2インチ
CMOS
130万画素



ON Semiconductor社 PYTHON1300

1/2.5インチ
CMOS
500万画素



ON Semiconductor社 Aptina AR0521

1/1.7ンチ
CMOS
1200万画素



Sony社 IMX226

1インチ
CMOS
2000万画素



Sony社 IMX183

ピクセルサイズ(μm) 6.9×6.9 4.8×4.8 2.2×2.2 1.85×1.85 2.4×2.4
最大解像度 720×540 1280×1024 2592×1944 4000×3036 5472×3648
フレームレート※1 120fps
(750×540)
90fps
(1280×1024)
31fps
(2592×1944)
30fps
(4000×3036)
14fps
(5472×3648)
最小露光時間(μsec) 10 65 28 10 44
シャッター方式 グローバルシャッター グローバルシャッター ローリングシャッター ローリングシャッター ローリングシャッター
外部電源
※2
DC9~24V DC12V DC12V DC9~24V DC12V
USBバスパワー
(DC5V)時
消費電力
定格 3.0 W 定格 3.0 W 定格 2.5 W 定格 3.42 W 定格 2.83 W
マウント
Cマウント
PC接続
USB3.0
対応OS
Windows 7 / 8 / 8.1 / 10
保管環境
温度:-30℃~70℃
湿度:20%-80%以下(結露なきこと)
動作環境
温度:0℃~50℃
湿度:20%-80%(結露なきこと)
サイズ/重量
29x29x30mm/56g
44x29x59mm/約90g

※1: Bayer 8bit時
※2:通常はUSB5V給電





シャッター方式









USB3 Visionカメラ オススメポイント

1.軽量・小型のコンパクトサイズ

小型・軽量カメラ
USB3 Visionカメラは29x29x30mmの
超小型コンパクトサイズ!







2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠
USB3 Vision
USB3 Visionとは?

産業用カメラ向けに自動画像化協会(AIA Automated Imaging Association)が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。



伝送速度 USB3.0規格に則った信頼性があるデータ転送(最大約500Mバイト/秒)
受信デバイス 現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長 標準パッシブ銅線:3mまで
※長距離が必要な場合はGigEカメラをお使いください。
コネクタ Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電 標準パッシブケーブル:最大43.5W(5V, 900mA)
その他の特徴 マルチカメラが可能










3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備!
システムが組みやすくなっております。



I/Oケーブルは別売です。(型番:C-Hb-3M 6,000円(税抜))





プログラムを組み込むのが面倒な方も安心!
松電舎オリジナル低価格プチソフトウェア(税抜12,000円~)でご提供。
製品の詳細はこちら







4.カメラの多重起動可能!

二重立ち上げ
USB3 Visionカメラ複数台を同時に使用が可能です。
※パソコンの性能によって台数の上限が異なります。

複数のカメラを同時にコントロール可能!
多画面表示トリガー保存ソフトウェア(弊社制作)を
低価格50,000円(税抜)でご提供。

詳細はこちらから








5.豊富なオプションをご用意!

高解像度固定焦点レンズ・高解像度テレセントリックレンズ・ケーブル・ソフトウェア・その他オプションを多数取り揃えております。


固定焦点レンズはこちらから

テレセントリックレンズはこちらから

ケーブルはこちらから










松電舎のUSB3 Visionカメラは 4通りの使い方ができます。







プログラム作成もソフトウェア購入も必要なし!
標準付属のViewerソフトウェアで撮影・録画ができます!(Windows)

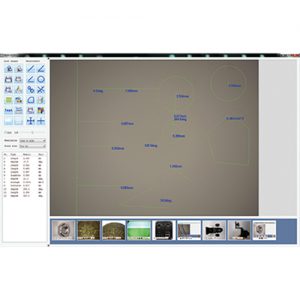

MeasurePro Light




手にしたその日から検査・観察を簡単にスタートできます!

Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。



静止画の保存が可能



動画を保存したい方は プチソフトHi TriggerRECをお使いいただけます。














HALCON、LabVIEW等のマシンビジョンソフトウェアと組み合わせて使う
(Windows)






松電舎の USB3 Visionカメラは各種マシンビジョンソフトウェアで使用できます。



HALCON

MVTec Software社 Windows

LabVIEW
※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。

National Instruments社 Windows

VisionPro

Cognex社 Windows

Adaptive Vision Studio

Future Processing社 Windows

MatLab

MathWorks社 Windows



※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。










自社プログラム開発が行えます。(Windows)




SDKが標準付属、サンプルコード付(python、VC++、C#、VB.NET、C++Builder)







また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。



GigEカメラ








プログラムはちょっと・・・という方でも安心!
弊社で製作を代行いたします。(有償)
下記バナーから詳細をご確認ください。

















松電舎開発のプチソフトシリーズでカメラを使用する(Windows)





市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば!
低価格でできたらいいな、ができました!
単機能プチソフトウェアがオススメです。
またプチソフトのカスタマイズも承ります。







トリガー信号で保存/一時停止が可能


詳細はこちらからご覧ください。→Hi TriggerF Light











トリガー信号で保存/一時停止が可能
更に機能アップ!


詳細はこちらからご覧ください。→Hi TriggerF PRO











トリガー信号で保存/一時停止が可能
更に複数カメラで多重起動!


詳細はこちらからご覧ください。→Hi TriggerF PRO4











1~4台までのカメラで同時撮影可能。


詳細はこちらからご覧ください。→Hi TriggerQ

二重立ち上げ
4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら









圧縮(H.264形式)動画保存で長時間録画可能

詳細はこちらからご覧ください。→Hi TriggerREC
圧縮録画









突発的な事象を確実に記録するソフトウェアです。パソコンのHDD/SSDに直接録画します。


詳細はこちらからご覧ください。→Hi TriggerWatcher

圧縮録画










計測するならこのソフト!焦点合成も可能です。


詳細はこちらからご覧ください。→MFShip


付属品



  • CD-ROM(ドライバ・SDK・取扱説明書PDFファイル)
  • 三脚アダプタ、USB3.0ケーブル(スクリュー無)は標準付属
  • IOケーブルは別売です。(C-Hb-3M 6,000円(税抜))
  • ※スクリュー付USB3.0ケーブル(2m)は別売(4,200円(税抜))
    ※スクリュー付UBS3.0ケーブルをカメラと同時に購入された場合は付属のケーブルと交換となり、USB3.0ケーブル(2m・スクリュー無)は付属いたしません。
