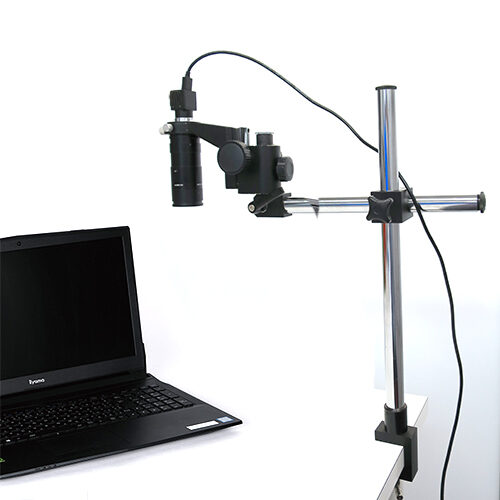

長距離観察 USBマイクロスコープ(エッジ固定タイプ) LRA500CS-E

LRA500CS-E
246,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





驚きのロングレンジ!
400mm~200mmと長作動距離での観察が可能です。





●20万円台の低価格

●作動距離が長く、観察に最適

●お客様のご希望に合わせ、撮影ソフトウェア開発も可能

※照明はオプションです。



よくある質問コーナーはこちら

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000

オプションの照明はこちら

ツインアーム照明3D

フレキシブルLEDスポット照明

SPF-FL3

47,000円(税抜)

フレキシブルタイプのスポット照明はピンポイントで対象を照らすことが有効です。反射が発生しやすい対象を角度を調整することで反射を抑えて観察可能です。

またピンポイント照射となりますので、対象を均等に照らすという事には少し不向きとなります。

金属表面ツイン ゴム表面ツイン

反射の起きやすい対象の観察

反射を抑えて観察が可能です。

ゴムの表面の観察

光のムラがあり、光が均等ではありません。





長距離照射リング

長距離照射リング照明

VLR-15D92W-CH1T-RA46

158,200円(税抜)



36,000円のリング照明を使用した場合はこちら

通常のリング照明では距離を200㎜程度離してしまうと光量が足りず十分に対象を照らすことが出来ませんでした。

この長距離照射リング照明は照射角度15°となっており200㎜~400㎜の距離を離しても十分な光量で対象を照らすことが可能です。

リング照明は対象を均等に照らすことが可能ですが、反射の強い対象の場合は光が映り込んでしまいハレーションが発生してしまいます。

ゴム表面 金属表面

ゴムの表面の観察

均等に光が当たり、表面の汚れも浮き上がります。

反射の起きやすい対象の観察

光が直接対象に当たる為、ハレーションが発生します。





実はXYテーブルを使えます!

据え置きタイプのXYテーブルがあります。

据え置きタイプXYテーブル

据え置きタイプ簡易XYテーブル

TK100-SU

45,000円税抜)

ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。







長距離からの観察が可能です

各作動距離からの見え方
作動距離400mmの場合

最大視野
最大視野(最小倍率)
最小視野
最小視野(最大倍率)




作動距離300mmの場合

最大視野
最大視野(最小倍率)
最小視野
最小視野(最大倍率)




作動距離200mmの場合

最大視野
最大視野(最小倍率)
最小視野
最小視野(最大倍率)









・12.0mmx9.0mmの視野を
 400mmの距離から観察。
400mmの距離から観察

・斜めからの観察も可能
(エッジ固定タイプのみ)
斜めからの観察も可能







絞り付きレンズを採用で焦点深度の調整が可能

絞りを絞ると焦点深度が深くなります。


レンズを開放した時

レンズを絞った時












絞り付きレンズで綺麗に撮影するコツ

絞り付きレンズで綺麗に撮影するコツはこちらから(PDFが開きます。)









全体仕様
視野範囲 作動距離400mm時
113.0mmx85.0mm(3倍時)、 12.0mmx9.0mm(30倍時)
作動距離300mm時
81.0mmx61.0mm(4倍時)、 8.1mmx6.1mm(40倍時)
作動距離200mm時
52.5mmx39.5mm(6倍時)、 5.2mmx3.9mm(60倍時)
撮像素子 1/2.5”CMOS
画素数 500万画素
ピクセルサイズ 2.2μmx2.2μm
代表的な解像度
(フレームレート※)
フル解像度 2592×1944(18fps)
※1 実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境
対応OS Windows 10、11
CPU Intel core i5以上
メモリ 8GB以上




標準装備



産業用USBカメラ
500万画素USB3.0カメラ
ズームレンズ
レンズ(x2エクステンダー付)
スタンド
3Dアーム付エッジ固定スタンド
延長キット
延長キット
保護カバー
保護カバー
Viewerソフトウェア
Viewerソフトウェア







主な特長


観察視野を妨げることなく、対象物を観ることができる為様々なレイアウトが可能。
検査や検品、大型対象物の観察など幅広い用途での使用が可能です。



  • USB3.0接続
  • 作動距離400mm~200mmの驚異のロングレンジ




寸法図









カメラインストール方法 (Youtube動画が開きます)
カメラインストール方法








標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存
  • 2点間距離測定
  • スケール表示
  • クロスライン・グリッドライン表示
  • フィットイン機能、デジタルズーム機能
  • 対応OS:Windows 10、11(64bit)
  • *標準付属ソフトウェアは機能制限版です
  • 2点間距離以外の測定や焦点合成機能が必要な場合は
    オプション計測ソフトをお求めください。

校正用ガラススケールはオプションです。






計測
計測
MFShip
クロスライン表示
MFShip
スケール表示








お問い合わせはこちらから

便利なオプションのご紹介



<豊富なオプションの組み合わせ例>









マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション









補助レンズ・XYテーブル

焦点距離を変えることなく倍率を上げることができます。

反射の強い対象物の観察に有効

位置出しに便利

XY移動だけでなくステージが回転

長さ測定に便利なXYテーブル

エクステンダー

2倍・3倍・5倍エクステンダー







偏光フィルター

偏光フィルター
PL-46







XYテーブル

XYテーブル
TK100







回転式簡易XYテーブル

回転式簡易XYテーブル
TK180-K





デジタルマイクロメータ付きXYステージ

XYテーブル(デジタルマイクロメーター付)
TD100-25EMH







スタンド

様々な角度から観察可能に

対象物に合わせて支柱を延長

ピント調節に便利な微動アングル付き

コンパクト・軽量スタンド

ピント調節に便利な微動アングル付き

3Dアーム

3Dアーム
TG-3D3



延長キット
EK-135



粗微動アングル付標準スタンド

粗微動アングル付き標準スタンド
GRS-1

小型スタンド

小型スタンド
GR-STD5



粗微動アングル付小型スタンド

粗微動アングル付小型スタンド
GR-STD6



大きなワークにも対応可能

大型対象物にも対応

マグネットベース+3Dアーム

マグネットベースで省スペース

左右180°から観察可能

3Dアーム付き エッジ固定スタンド

3Dアーム付き
エッジ固定スタンド
GR-STD10

3Dアーム付き小型スタンド
GR-STD10HB

3Dアーム付きマグネットスタンド

3Dアーム付きマグネットスタンド
GR-STD10-MG

マグネットスタンド

マグネットスタンド
MG-25-4

ユニバーサルスタンド

ユニバーサルスタンド
ZTB-S



左右180°&XYZ稼働可能

簡単高さ測定

簡単高さ測定
小型省スペース

各関節が可動

スムーズ操作で作業効率アップ

マルチアングルスタンド

マルチアングルスタンド
ZTB-STK

インジケータ付粗微動スタンド

インジケーター付粗微動スタンド
GRS-1C0525



インジケータ付小型粗微動スタンド(マイクロスコープ用 )

インジケーター付小型粗微動小型スタンド
GR-S6C0525

フレキシブルアーム
FA100-PMφ50



スムースアーム











ソフトウェア

豊富な計測・フォーカス合成ソフト

動画撮影ソフト

多くの解析・測定が可能に

計測時の校正に



高機能画像処理計測ソフトウェア
MFShip

長時間録画ソフトウェア
Hi Trigger Rec



高機能画像処理・画像解析ソフト
Winroof 2023 Standard

ガラススケール

校正用ガラススケール
GS-4SQ










オプション一覧はこちらから→→
