寸法測定に「向いているマイクロスコープ」「向いていないマイクロスコープ」
マイクロスコープには寸法測定機能がついているものが多く販売されています。
しかし、測定機能がついていても、使いにくいタイプもあります。
測定機能を利用する場合、下記の2点に当てはまると寸法測定に向いているマイクロスコープと言えます。
-
- （1）ズームレンズである。
- （2）目盛りが付いており、さらに各目盛りにラッチ機能がついている。
以降では、それぞれの項目について詳しく紹介いたします。
（1）ズームレンズ
倍率を連続可変できるレンズは２種類あります。
- ・可変倍率レンズ
- ・ズームレンズ
「可変倍率レンズ」は、倍率を変えるときに焦点距離が大きく変わり、測定に向いていません。
「ズームレンズ」は、倍率を変えても焦点距離がほぼ変わらず、測定に向いています。
＜測定に向いていない＞可変倍率レンズ（弊社SGシリーズ）
| （最大倍率時） |
（最小倍率時） |
|
 |
 |
＜測定に向いている＞ズームレンズ（弊社SGシリーズ以外）
| （最大倍率時） |
（最小倍率時） |
|
 |
 |
（2）目盛りおよびラッチ機能
寸法測定をする際は、条件の再現性が重要です。
レンズに光学倍率（目盛り）が記載されており、目盛りごとにラッチ機能があれば、
作業者によるばらつきが無くなり、再現性が保てます。
＜測定に向いていない＞ラッチ機能の無いもの
|
低価格マイクロスコープ（SGシリーズ） |
低倍率マイクロスコープ（LRSシリーズ） 長距離マイクロスコープ（LRAシリーズ） |
|
 |
 |
＜測定に向いている＞その他のシリーズは全て、目盛り、ラッチ機能があります。
（補足）低倍率マイクロスコープで測定したい場合
弊社の「低倍率マイクロスコープ」（LRSシリーズ）は前述したように寸法測定に向きません。
（再現性が取れない為）
LRSシリーズほど低倍率にはできませんが、TGシリーズに「0.5倍補助レンズ」をつけると、
再現性の取れる低倍率マイクロスコープとしてご使用いただけます。

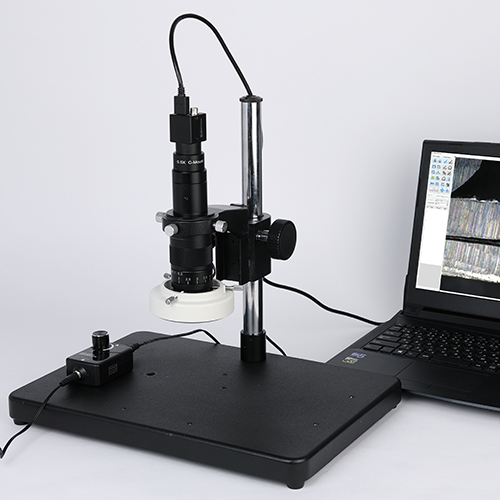

| TGシリーズ | 0.5倍補助レンズ | |
 |
＋ |  |
|
詳細はコチラ |
LRSシリーズ程の低倍率は実現できませんが、コイン２枚程度の視野は確保しつつ、再現性のとれた測定が可能です。
