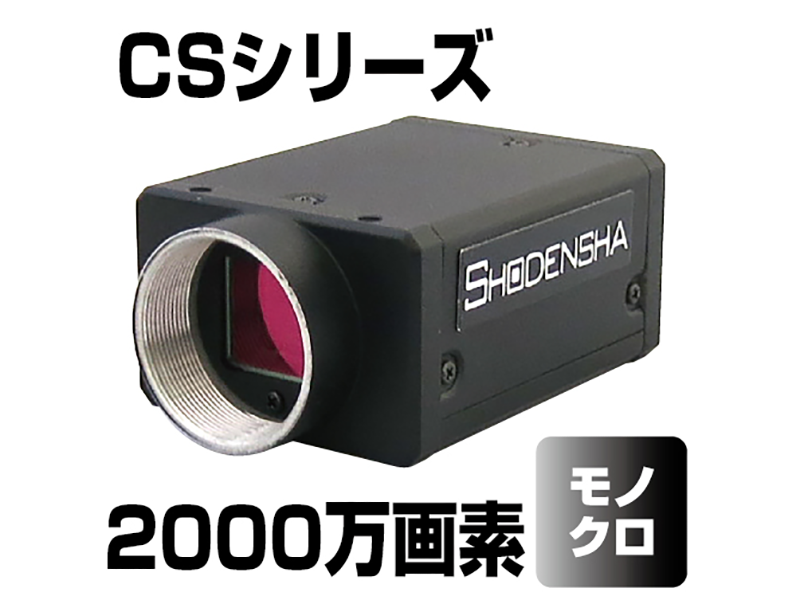

1インチ USB3 Vision カメラ（2000万画素・モノクロ） CS2000-B

CS2000-B
110,000円 （税抜）
デモ貸出OK

1．国際的工業用カメラ規格USB3 Visionに準拠
2．軽量・小型のコンパクトサイズのCマウントカメラ
3．外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
4．RoHS・FCC・CEにも対応！海外向け製品への組込用途にも対応可能！
5．カメラの使用実績の少ない方、日本語でサポートします！（メール、電話）

●Cマウント仕様

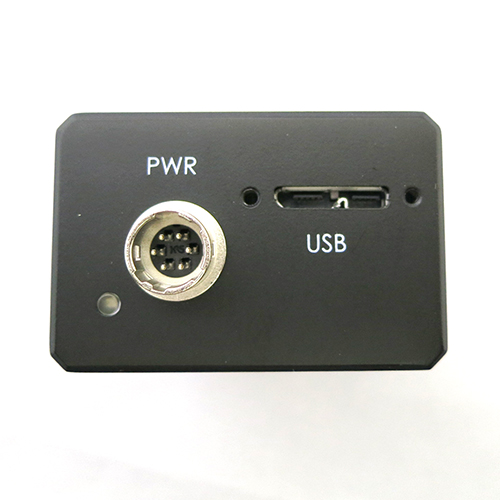

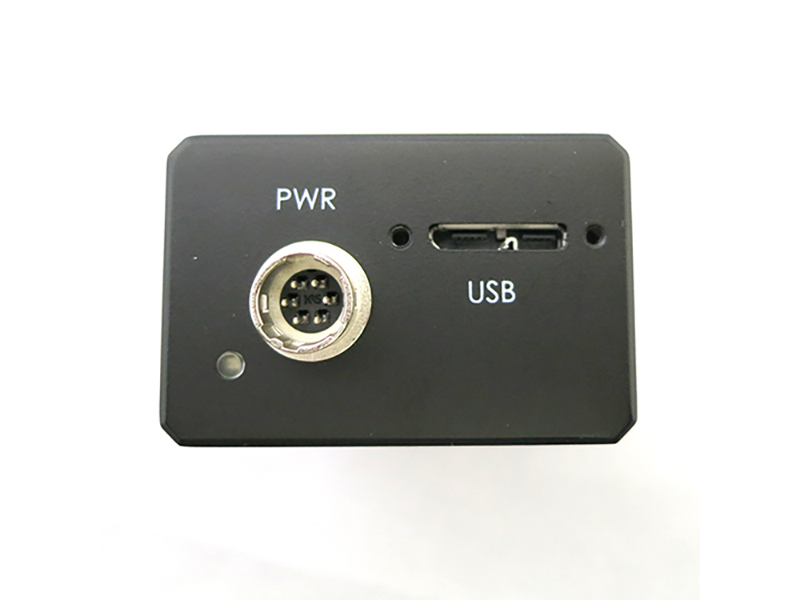

●外部トリガー入力／ストロボ信号端子付

●汎用I/O端子付

●高解像度レンズを豊富にラインナップ

●松電舎開発の単機能ソフトウェアシリーズをご用意

●日本語取扱説明書

●Windows



同タイプのカラー仕様はこちらから



※1200万画素、2000万画素の高解像度のカメラは基本的にCPUパワーとたくさんのメモリを必要とするため、出来ればCeleronやPentiumやAtomのような処理能力が低いCPUは避けてください。





電子カタログを見る
製品のお問い合わせ
デモ機納期: --
製品納期: --
phone06-6364-3000
ダウンロード
　ソフトウェアダウンロード

　ソフトウェアダウンロード




カメラインストール方法　（Youtube動画が開きます）








仕様

型番 CS41-B CS130-B CS500-B CS1200-B CS2000-B
価格 69,000円（税抜） 71,000円（税抜） 71,000円（税抜） 99,000円（税抜） 110,000円（税抜）
撮像素子 1/2.9インチ
CMOS
40万画素



Sony社
IMX287

 1/2インチ
CMOS
130万画素



ON Semiconductor社
PYTHON 1300

 1/2.5インチ
CMOS
500万画素



ON Semiconductor社
AR0521

 1/1.7ンチ
CMOS
1200万画素



Sony社
IMX226

 1インチ
CMOS
2000万画素



Sony社
IMX183
ピクセルサイズ（μm） 6.9×6.9 4.8×4.8 2.2×2.2 1.85×1.85 2.4×2.4
最大解像度 720×540 1280×1024 2592×1944 4000×3036 5472×3648
フレームレート※1 120fps
（750×540）		 90fps
（1280×1024）		 31fps
（2592×1944）		 30fps
（4000×3036）		 14fps
（5472×3648）
最小露光時間（μsec） 10 40 28 10 19
シャッター方式 グローバルシャッター グローバルシャッター ローリングシャッター ローリングシャッター ローリングシャッター
外部電源
※2		 DC9～24V DC12V DC9～24V DC9～24V DC12V
USBバスパワー
（DC5V）時
消費電力		 定格 3.0 W 定格 3.0 W 定格 2.5 W 定格 3.18 W 定格 2.83 W
マウント
Cマウント
PC接続
USB3.0
対応OS
Windows 7 / 8 / 8.1 / 10
保管環境
温度：-30℃～70℃
湿度：20%-80％以下（結露なきこと）
動作環境
温度：0℃～50℃
湿度：20%-80％（結露なきこと）
サイズ／重量
29x29x30mm／56g
44x29x59mm／約90g

※1： Bayer 8bit時
※2：通常はUSB5V給電






グローバルシャッターは「同時露光一括読み出し」ともいいます。
全画素同時タイミングで映像を取得します。
そのため動体・移動物を撮影する際に優位です。








ローリングシャッターとグローバルシャッターの違いは？
（松電舎運営技術サイトが開きます。）
USB3 Visionカメラ オススメポイント

1.軽量・小型のコンパクトサイズ

USB3 Visionカメラは44x29x59mmの
超小型コンパクトサイズ！






2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠
USB3 Vision
USB3 Visionとは？

産業用カメラ向けに自動画像化協会（AIA Automated Imaging Association）が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。



伝送速度 USB3.0規格に則った信頼性があるデータ転送（最大約500Mバイト／秒）
受信デバイス 現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長 標準パッシブ銅線：3mまで
※長距離が必要な場合はGigEカメラをお使いください。
コネクタ Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電 標準パッシブケーブル：最大43.5W（5V, 900mA）
その他の特徴 マルチカメラが可能









3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。



I/Oケーブルは別売です。（型番：C-Hb-3M　6,000円（税抜））





プログラムを組み込むのが面倒な方も安心！
松電舎オリジナル低価格プチソフトウェア（税抜12,000円～）でご提供。
製品の詳細はこちら







4.カメラの多重起動可能！

USB3 Visionカメラ複数台を同時に使用が可能です。
※パソコンの性能によって台数の上限が異なります。

複数のカメラを同時にコントロール可能！
多画面表示トリガー保存ソフトウェア（弊社制作）を
低価格50,000円（税抜）でご提供。
詳細はこちらから








5.豊富なオプションをご用意！

高解像度固定焦点レンズ・高解像度テレセントリックレンズ・ケーブル・ソフトウェア・その他オプションを多数取り揃えております。


固定焦点レンズはこちらから

テレセントリックレンズはこちらから

ケーブルはこちらから










松電舎のUSB3 Visionカメラは 4通りの使い方ができます。







プログラム作成もソフトウェア購入も必要なし！
標準付属のViewerソフトウェアで撮影・録画ができます！（Windows）






MeasurePro Light




手にしたその日から検査・観察を簡単にスタートできます！

Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。





静止画の保存が可能



動画を保存したい方は 長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。












HALCON、LabVIEW等のマシンビジョンソフトウェアと組み合わせて使う
（Windows）






松電舎の USB3 Visionカメラは各種マシンビジョンソフトウェアで使用できます。



HALCON

 MVTec Software社 Windows

LabVIEW
※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。

 National Instruments社 Windows

VisionPro

 Cognex社 Windows

Adaptive Vision Studio

 Future Processing社 Windows

MatLab

 MathWorks社 Windows



※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。










自社プログラム開発が行えます。（Windows）




SDKが標準付属、サンプルコード付（python、VC++、C#、VB.NET、C++Builder）







また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。



GigEカメラ








プログラムはちょっと･･･という方でも安心！
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。

















松電舎開発のプチソフトシリーズでカメラを使用する（Windows）





市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば！
低価格でできたらいいな、ができました！
単機能プチソフトウェアがオススメです。
またプチソフトのカスタマイズも承ります。







トリガー信号で保存／一時停止が可能
12,000円
（税抜）


詳細はこちらからご覧ください。→Hi TriggerF Light










トリガー信号で保存／一時停止が可能
更に機能アップ！！
52,000円
（税抜）


詳細はこちらからご覧ください。→Hi TriggerF PRO










トリガー信号で保存／一時停止が可能
更に複数カメラで多重起動！
72,000円
（税抜）


詳細はこちらからご覧ください。→Hi TriggerF PRO4










1～4台までのカメラで同時撮影可能。
50,000円
（税抜）


詳細はこちらからご覧ください。→Hi TriggerQ

二重立ち上げ
4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら








圧縮（H.264形式）動画保存で長時間録画可能
52,000円
（税抜）

詳細はこちらからご覧ください。→Hi TriggerREC
圧縮録画








突発的な事象を確実に記録するソフトウェアです。パソコンのHDD/SSDに直接録画します。
52,000円
（税抜）


詳細はこちらからご覧ください。→Hi TriggerWatcher

圧縮録画









計測するならこのソフト！焦点合成も可能です。
140,000円
（税抜）


詳細はこちらからご覧ください。→MFShip


付属品



  • CD-ROM（ドライバ・SDK・取扱説明書PDFファイル）
  • 三脚アダプタ、USB3.0ケーブル（スクリュー無）は標準付属
  • IOケーブルは別売です。（C-Hb-3M　6,000円（税抜））
  • ※スクリュー付USB3.0ケーブル（2m）は別売（4,200円（税抜））
    ※スクリュー付UBS3.0ケーブルをカメラと同時に購入された場合は付属のケーブルと交換となり、USB3.0ケーブル（2m・スクリュー無）は付属いたしません。
