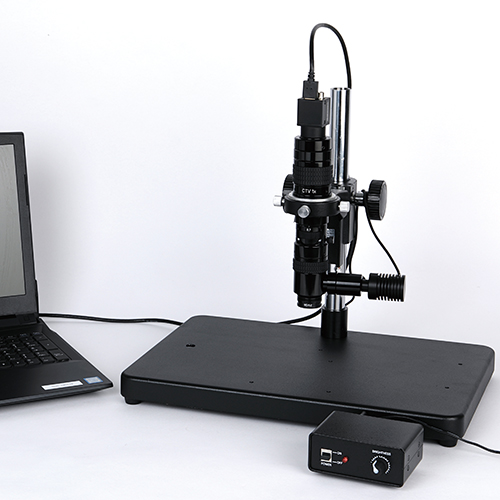

同軸照明USBマイクロスコープ Z500CS-1W

¥ 394,000 + tax

Free demo machine rental
70x－390x
USB3.0

反射が起こりやすい対象物の観察に最適
同軸照明タイプのUSBマイクロスコープ

●鏡面に近い反射率の高い平面（研磨した金属、メッキ、シリコンウェハー、溶接の溶け込み量の観察等）の観察に最適！同軸照明タイプ
●2点間距離の測定ができる簡易計測ソフトが標準装備
※計測にはスケールを使用した校正作業が必要です。

Inquire about products

製品の特長

主な特長

光沢のある金属、シリコンウェハー、銀色にメッキされたシール等の観察に適しています。
光学6倍比ズームレンズ搭載でトータル倍率70倍～390倍
調光機能付き同軸照明で観察

同軸照明の特長

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

拡散反射物の観察にはリング照明が適しています。
リング照明タイプはこちらから。

同軸照明とは

同軸照明とは？（詳細は松電舎運営技術サイトが開きます。）

同軸照明とリング照明の見え方の違い

研磨された金属表面を観察しました。

シリコンウェハーを観察しました。

金属メッキ部品を観察しました。

※印刷物などの光が拡散する対象物には同軸照明は不向きです。

同軸照明に向かない対象物について

※同軸照明に向かない対象物についてはこちらから

カメラインストール方法

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

この無償版の計測ソフトは・・・

●主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	MFShip（無償版）	MFShip（有償版）
2点間距離	○	○
多機能計測	×	○
エッジ自動フィット機能	×	○
フォーカス合成機能	×	○
HDR合成機能	×	○
画像連結機能	×	○
Excel 出力	○	○
画像データのサムネイル表示	○	○
画面表示倍率変更	○	○
クロスライン表示	○	○
格子目盛表示	○	○
対応OS	Windows 10、11（64bit）	Windows 10、11（64bit）

目玉のくるっと合成も可能！

仕様

全体仕様

トータル倍率	70倍－390倍　※倍率は17インチモニタ換算の計算値
作動距離	52mm　※倍率に関わらずほぼ一定です。
視野範囲	5.2mm×3.9mm　（50倍時）
視野範囲	0.8mm×0.6mm　（270倍時）
撮像素子	1/2.5”CMOS
画素数	500万画素
ピクセルサイズ	2.2μm×2.2μm
代表的な解像度（フレームレート※）	2592×1944　（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。

動作環境

対応OS	Windows 10 、11
CPU	Intel core i5以上
メモリ	8GB以上

全て標準装備

ダウンロード

Dimension drawing

USBカメラ（CSシリーズ）_寸法図

（pdf／61 KB）
USBカメラ（CSシリーズ）_3DCAD(stp)

（zip／1 MB）

ズームレンズ（SDS-Z）_寸法図

（pdf／140 KB）
ズームレンズ（SDS-Z）_3DCAD(stp)

（zip／3 MB）

スタンド（GR-STD4）_寸法図

（pdf／73 KB）
スタンド（GR-STD4）_3DCAD(stp)

（zip／2 MB）

Driver

USB3 Vision Camera CS Series

（zip／278 MB）

Software Applications

MFShip

（zip／180 MB）

This cannot be used in a 32-bit environment.

If the paid-version USB key is not inserted, the software will launch with limited functionality.
