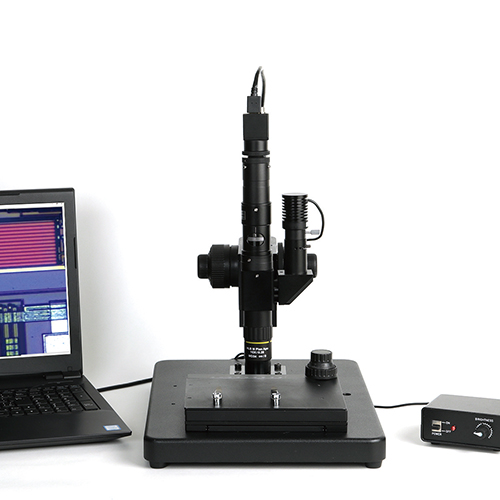

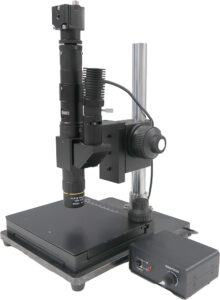

超高倍率USB マイクロスコープ NSH500CSU-1W

¥ 658,000 + tax

デモ機無料貸出
180倍－1260倍
USB3.0
超高倍率

1000倍越えのマイクロスコープが低価格で

●反射率の高い平面（研磨した金属、メッキ、シリコンウェハー、ファイバーの端面等）の観察に最適！同軸照明タイプ
※凹凸のあるもの、拡散反射物の観察には向きません。
●2点間距離の測定ができる簡易計測ソフトが標準装備
※拡散反射物（紙、木材、サンドブラスト加工の樹脂　等）を観察したい場合はリング照明に変更も可能です。
●超高倍率域での画面揺れを防ぐため、グローバルシャッターを採用
●2点間距離の測定ができる簡易計測ソフトが標準装備

※計測にはスケールを使用した校正作業が必要です。

Inquire about products

製品の特長

1000倍越えのマイクロスコープが低価格！

1000倍越えのマイクロスコープが60万円台！
USB3.0接続
トータル倍率180倍～1260倍

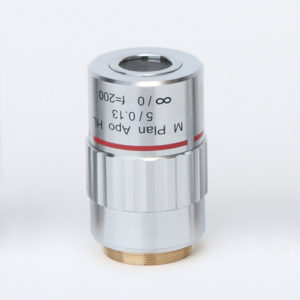

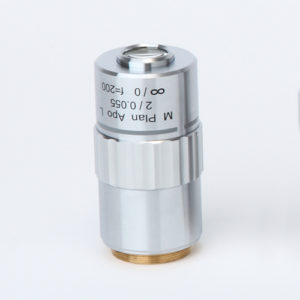

※対物レンズを変更し、
倍率を下げて使用することもできます。
オプション対物レンズはこちらから
調光機能付き同軸照明（1Wタイプ）で観察

照明の絞り機能追加！

対象物によりエッジを強調することができます。

1000倍越えで驚きのロングレンジ

ロングレンジタイプ
作動距離：35mm

同軸照明の特長

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

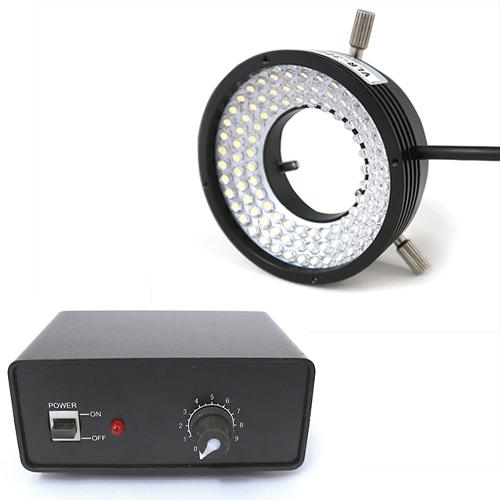

拡散反射物の観察にはリング照明が適しています。

同軸照明とは

同軸照明とは？（詳細は松電舎運営技術サイトが開きます。）

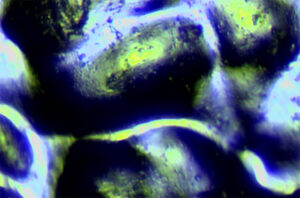

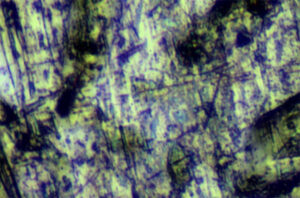

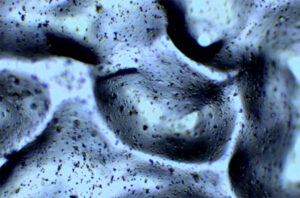

同軸照明とリング照明の見え方の違い

研磨された金属表面を観察しました。

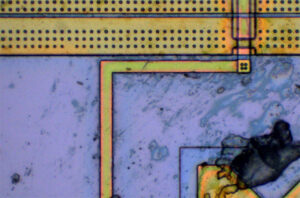

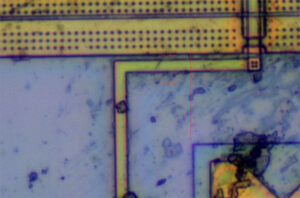

シリコンウェハーを観察しました。

金属メッキ部品を観察しました。

※印刷物などの光が拡散する対象物には同軸照明は不向きです。

同軸照明に向かない対象物について

※同軸照明に向かない対象物についてはこちらから

カメラインストール方法

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

この無償版の計測ソフトは・・・

●主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	MFShip（無償版）	MFShip（有償版）
2点間距離	○	○
多機能計測	×	○
エッジ自動フィット機能	×	○
フォーカス合成機能	×	○
HDR合成機能	×	○
画像連結機能	×	○
Excel 出力	○	○
画像データのサムネイル表示	○	○
画面表示倍率変更	○	○
クロスライン表示	○	○
格子目盛表示	○	○
対応OS	Windows 10、11（64bit）	Windows 10、11（64bit）

目玉のくるっと合成も可能！

仕様

全体仕様

トータル倍率	180倍－1260倍　※倍率は17インチモニタ換算の計算値
作動距離	35mm　※倍率に関わらずほぼ一定です。
視野範囲	1.8mm×1.5mm　（180倍時）
視野範囲	0.25mm×0.21mm　（1260倍時）
撮像素子	1/2”CMOS
シャッター方式	グローバルシャッター
画素数	500万画素
ピクセルサイズ	2.5μm×2.5μm
代表的な解像度（フレームレート※）	2600×2160　（59.8fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。
