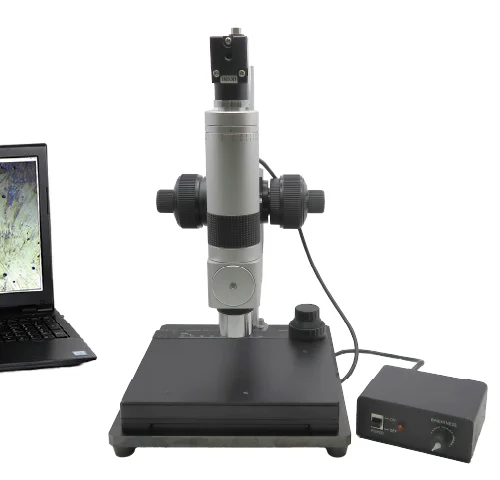

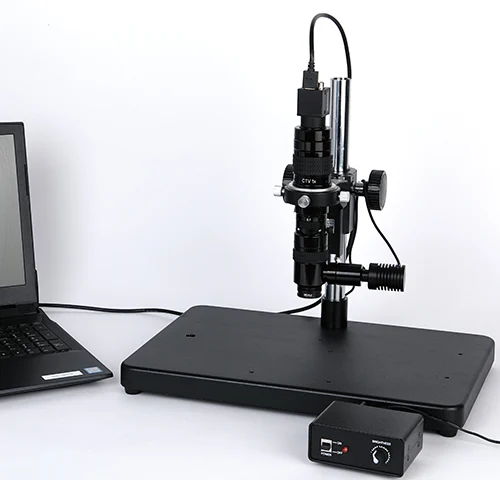

超高倍率高解像度USBマイクロスコープ USH500CSU-H3W-CNX

¥ 1,714,000 + tax

Free demo machine rental
230x－2700x
USB3.0
High performance
Super high magnification

ミクロン単位の高さ計測が可能！
超高倍率だから実現できる高精度

●高さが測れるインジケーター付き
●最大倍率2700倍の超高倍率！
●色収差を極限まで低減
●エッジがよりシャープに
●日本トップレベルのズーム比12
●超高倍率域での画面揺れを防ぐため、グローバルシャッターを採用
●従来のハイエンド機の1/4の価格
●同軸照明タイプ
●2点間距離の測定ができる簡易計測ソフトが標準装備

Inquire about products

製品の特長

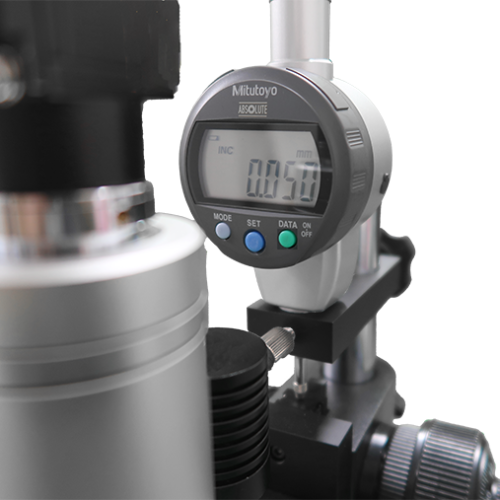

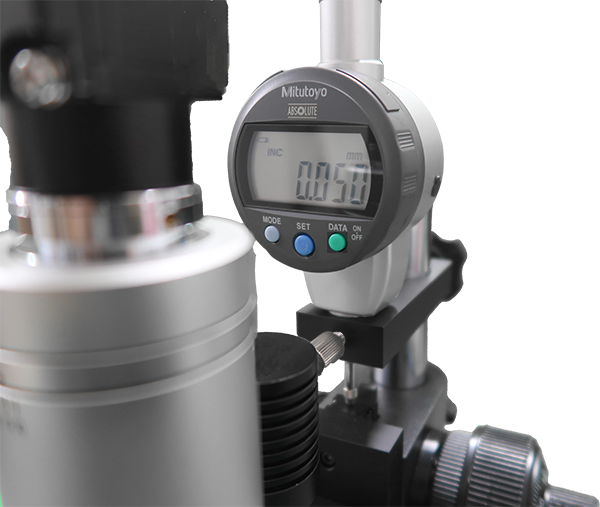

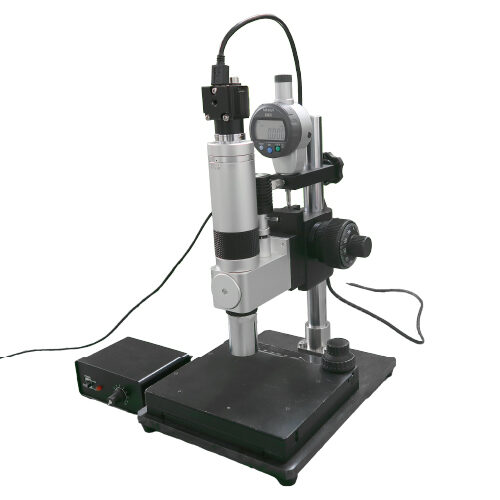

インジケーター付きで高さ（Z軸）の測定可能

USH専用スタンドに、
ABSデジマチックインジケータを取付けました。

・測定範囲：25.4mm
・最小表示量：0.001mm（0.001/0.01mm切換可）
・インジケーター精度：0.003mm

＜使用例＞スマホの液晶面から保護フィルムの表面までの高さを測定した動画

資料　→　インジケーターでの高さ計測の繰り返し精度について

Point１：Chromatic aberration reduced to the absolute limit!

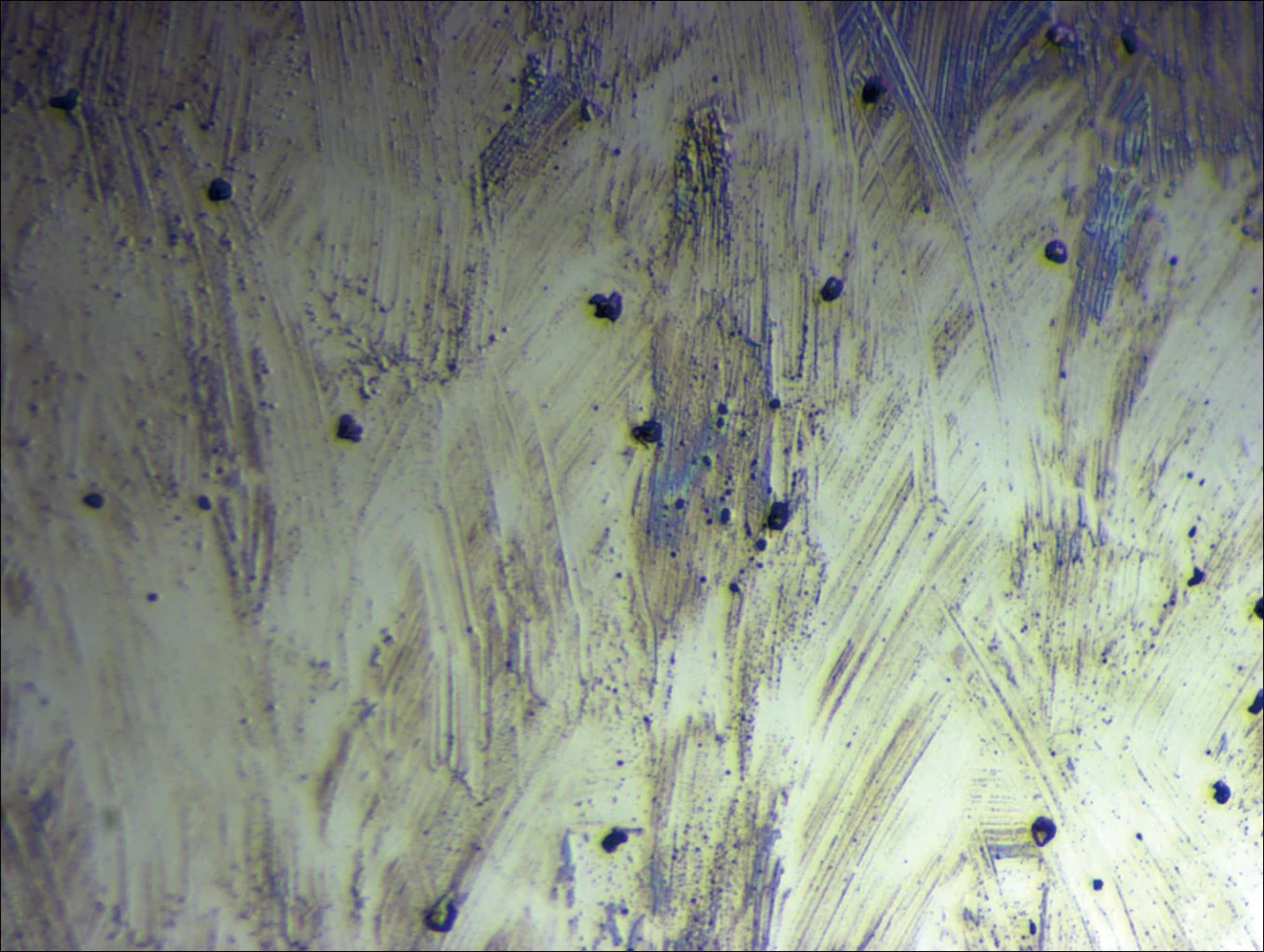

Observing the surface of a 10-yen coin at 1,000x magnification.

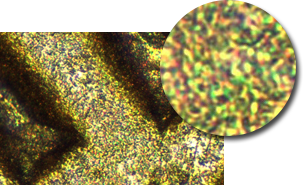

**When observed using the NSH500CSU**
When observing at ultra-high magnifications exceeding 1,000x, color separation due to wavelength differences occurs with some samples.

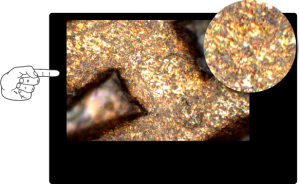

**When observed with this device**
Observation is possible without color separation, even at ultra-high magnifications.

Point２：Edges are even sharper!

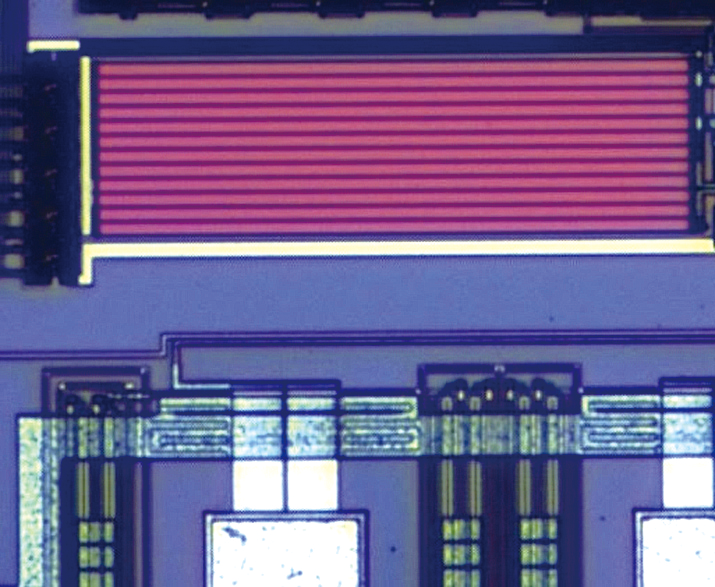

Observing the surface of a silicon wafer at 1200x magnification.

**When observed using the NSH500CSU**
When observing at extremely high magnifications,
color separation occurs with some samples
due to differences in wavelength.

**When observed with this device**
The image is sharp, and the edges are clearly defined.

The secret to the low price

We have included only the essentials and omitted unnecessary features.
Autofocus and focus stacking functions are not included.
We focused our efforts on the lens to ensure superior image quality.
Please take a look at the high-quality images captured with these top-tier Japanese lenses.

*We accept requests for testing. Please feel free to contact us.

Observation at ultra-high magnification

When performing ultra-high-magnification observation, the edges of the specimen inevitably become blurred due to the effects of aberration. Aberration is a characteristic of lens performance.
Selecting the right lens can help minimize aberration to some extent.
However, since the choice of lens significantly affects the product price, it is necessary to select the appropriate lens based on the specimen being observed.

We offer:
(1) general-purpose ultra-high-magnification lenses, and
(2) high-performance ultra-high-magnification lenses with maximized performance.

We observed the pattern on a silicon wafer using two lenses at 1200x magnification.
A 5-megapixel USB 3.0 camera (CS500-GC) was used for the USB camera.

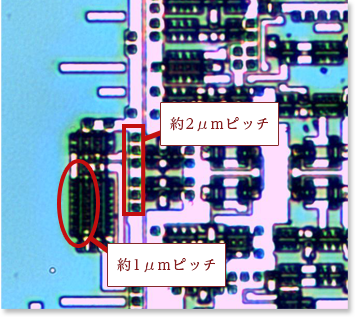

For general-purpose lenses (NSH500CSU)

With general-purpose lenses, the edges of objects spaced at a 1 μm pitch appear to bulge, making them look as though they have merged together.
The criterion for selection is that if 1 μm objects are present without being in close proximity to one another, general-purpose lenses can be used to verify their presence or position.
They are suitable for applications such as foreign object inspection and pattern detection.

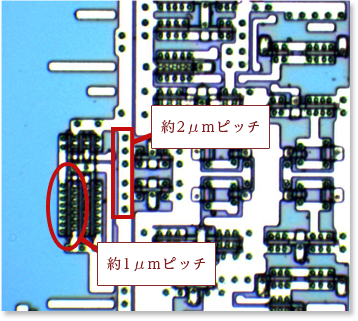

For high-performance lenses (this unit)

High-performance lenses allow for the individual identification of features with a 1 μm pitch.
Criteria for selection: High-performance lenses are recommended for applications such as surface observation involving changes at the 1 μm level or the observation of particles clustered together where the particles share the same color.

同軸照明の特長

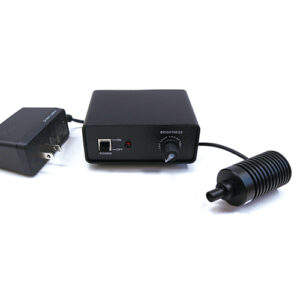

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から
垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど
光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

拡散反射物の観察にはリング照明が適しています。

同軸照明とは

同軸照明とは？（詳細は松電舎運営技術サイトが開きます。）

同軸照明とリング照明の見え方の違い

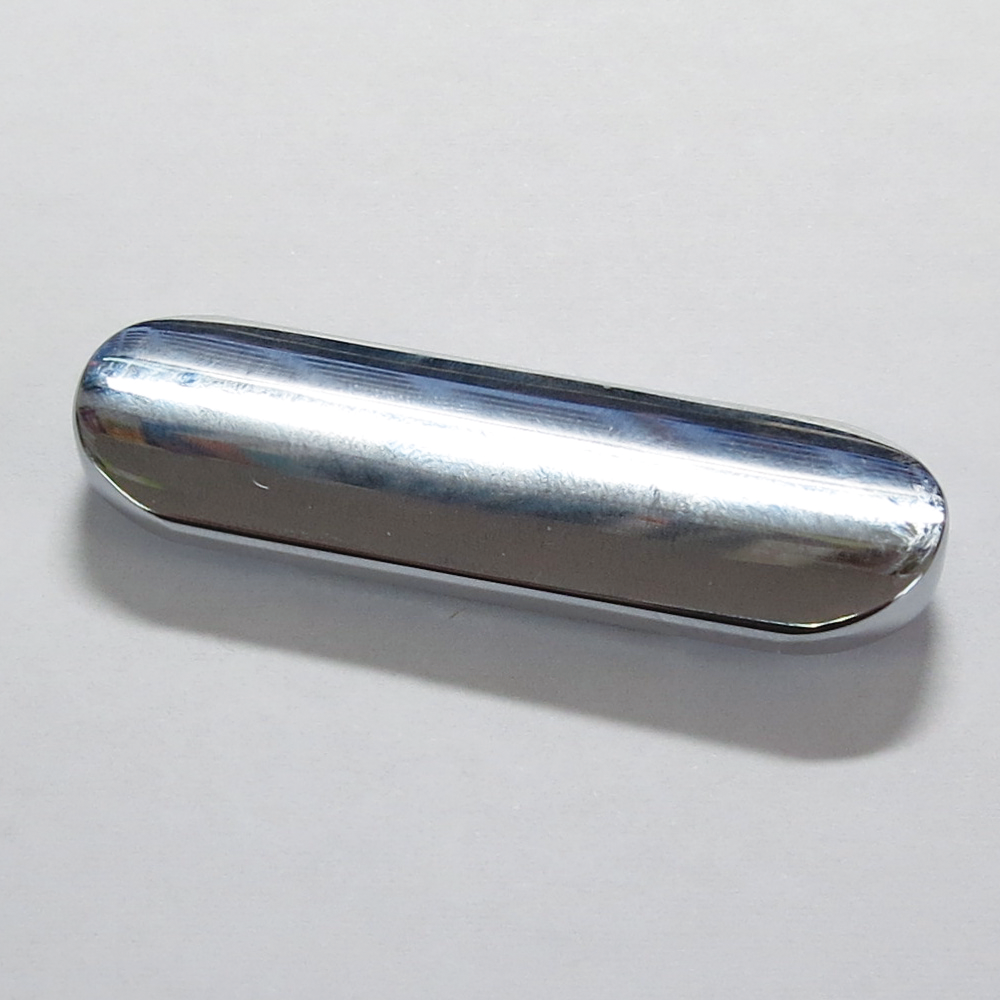

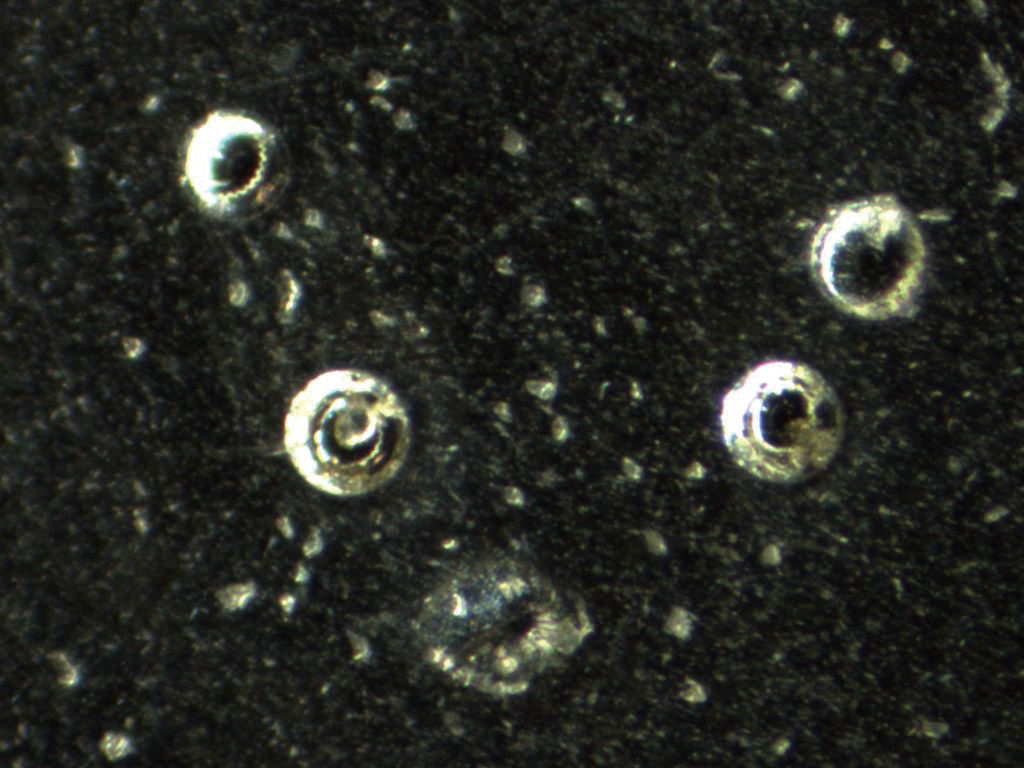

研磨された金属表面を観察しました。

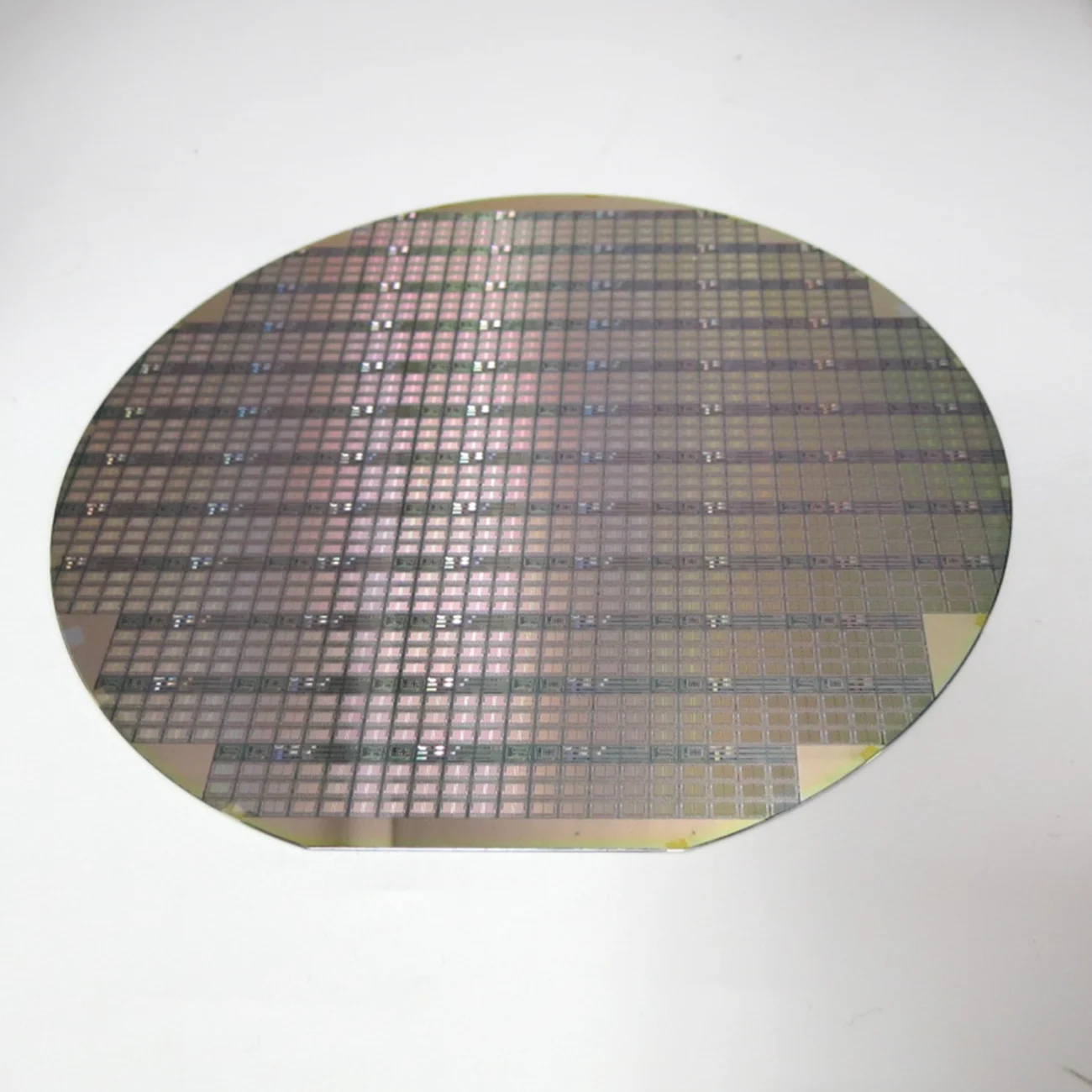

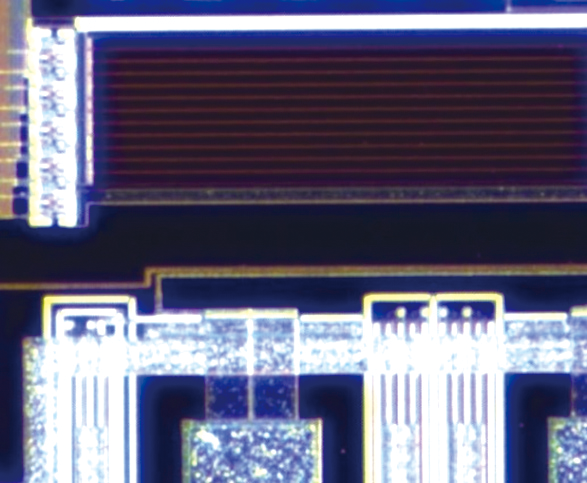

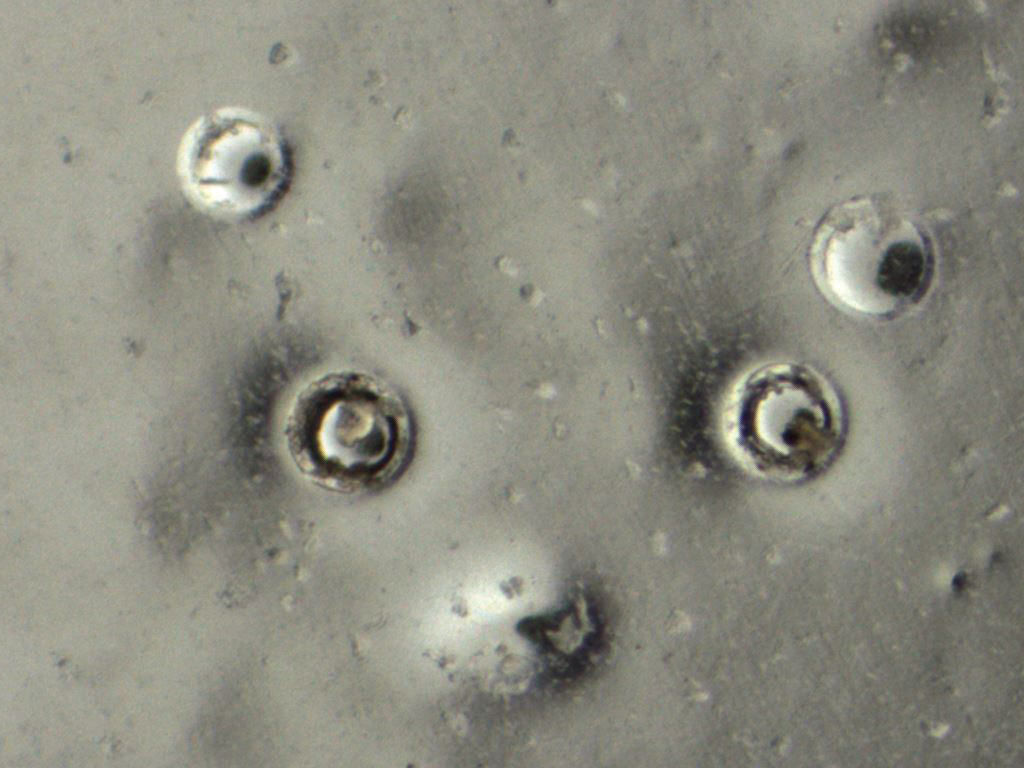

シリコンウェハーを観察しました。

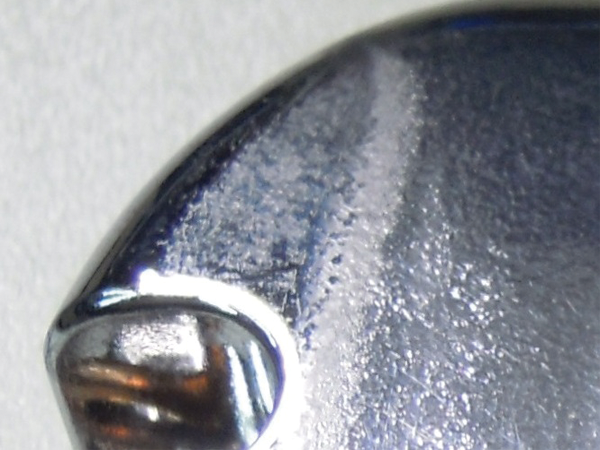

金属メッキ部品を観察しました。

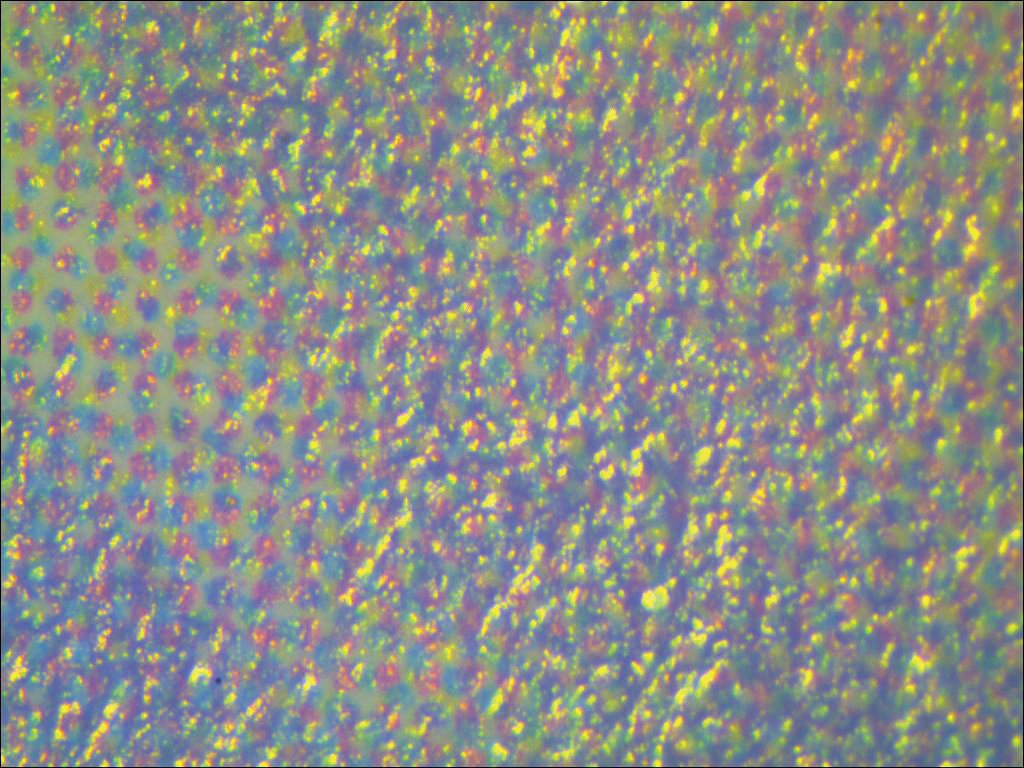

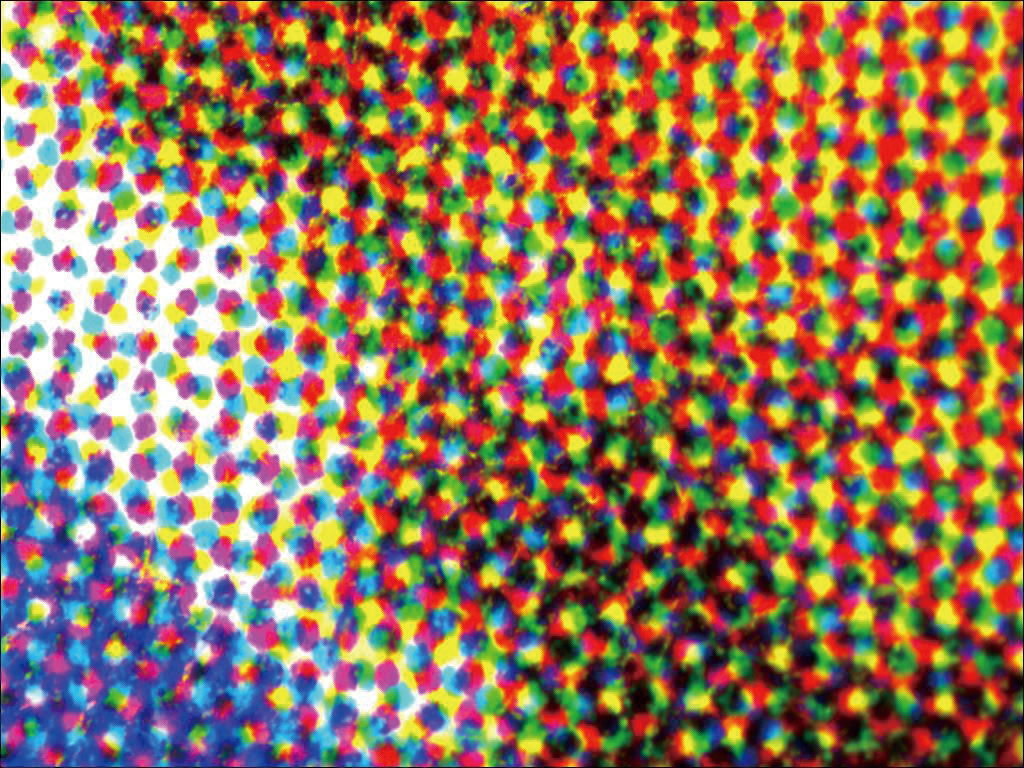

※印刷物などの光が拡散する対象物には同軸照明は不向きです。

同軸照明に向かない対象物について

※同軸照明に向かない対象物についてはこちらから

カメラインストール方法

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

この無償版の計測ソフトは・・・

●主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	MFShip（無償版）	MFShip（有償版）
2点間距離	○	○
多機能計測	×	○
エッジ自動フィット機能	×	○
フォーカス合成機能	×	○
HDR合成機能	×	○
画像連結機能	×	○
Excel 出力	○	○
画像データのサムネイル表示	○	○
画面表示倍率変更	○	○
クロスライン表示	○	○
格子目盛表示	○	○
対応OS	Windows 10、11（64bit）	Windows 10、11（64bit）

目玉のくるっと合成も可能！

仕様

全体仕様

トータル倍率	230倍－2700倍　※倍率は17インチモニタ換算の計算値
作動距離	14mm　※倍率に関わらずほぼ一定です。
視野範囲	1.5mm×1.25mm　（230倍時）
視野範囲	0.12mm×0.1mm　（2700倍時）
撮像素子	1/2”CMOS
シャッター方式	グローバルシャッター
画素数	500万画素
ピクセルサイズ	2.5μm×2.5μm
代表的な解像度（フレームレート※）	2600×2160　（59.8fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。

動作環境

対応OS	Windows 10 、11
CPU	Intel core i5以上
メモリ	8GB以上

全て標準装備

付属XYテーブル仕様
・ステージサイズ：155×180ｍｍ
・移動量：75×55mm

ダウンロード

Dimension drawing

USBカメラ（CSシリーズ）_寸法図

（pdf／60 KB）
USBカメラ（CSシリーズ）_3DCAD(stp)

（zip／1 MB）

Driver

USB3 Vision Camera CS Series

（zip／278 MB）

Software Applications

MFShip

（zip／180 MB）

This cannot be used in a 32-bit environment.

If the paid-version USB key is not inserted, the software will launch with limited functionality.
