Stereo Microscope
Cameras for Stereo Microscope
顕微鏡用CマウントUSBカメラ

Model number: CS500-C

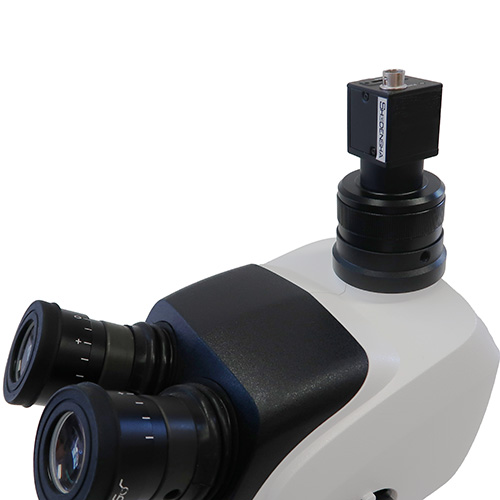

USB Camera and Software for Stereo Microscopes

顕微鏡用CマウントUSBカメラ

¥ 75,000 + tax

Free demo machine rental
x0.35 compatible
x0.45 compatible
x0.5 compatible

ｘ0.35、ｘ0.45、ｘ0.5 のCマウントアダプタに最適！

●Cマウントカメラ
●外部トリガー入力／ストロボ信号端子付
●汎用I/O端子付
●サンプルSDK付属
●ローリングシャッター

製品の特長

顕微鏡用カメラの視野について

顕微鏡カメラでは裸眼観察時の丸い視野から
長方形に切り出した映像になるため
裸眼観察時より視野が狭くなります

詳細はこちらから・・・●顕微鏡用カメラの視野と倍率の考え方

USB3 Visionカメラオススメポイント

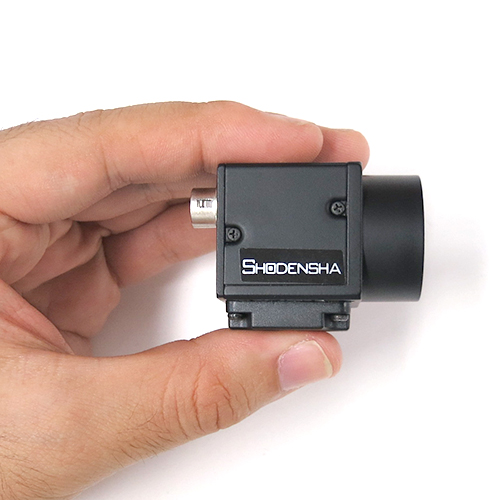

1.軽量・小型のコンパクトサイズ

USB3 Visionカメラは29x29x30mmの
超小型コンパクトサイズ！

2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠

USB3 Visionとは？

産業用カメラ向けに自動画像化協会（AIA Automated Imaging Association）が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。

伝送速度	USB3.0規格に則った信頼性があるデータ転送（最大約500Mバイト／秒）
受信デバイス	現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長	標準パッシブ銅線：3mまで ※長距離が必要な場合はGigEカメラをお使いください。 ※USB3VISIONの規格ではUSBケーブルは３m迄で構築です。しかし、パソコンの中の距離も考慮する必要があるため2.5ｍでの構築を推奨いたします。
コネクタ	Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電	標準パッシブケーブル：最大43.5W（5V, 900mA）
その他の特徴	マルチカメラが可能

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。

I/Oケーブルは別売です。（製品詳細はこちらから）

ここがポイント

プログラムを組み込むのが面倒な方も安心！
松電舎オリジナル低価格トリガーソフトウェア（税抜22,000円～）でご提供。
製品の詳細はこちら

※オプションは必要な物含めてすべて、デモ機でお貸し出し可能です。

Introduction to Standard Software (Free Version)

Features of the standard basic measurement software

Still image saving
Distance measurement between two points
Scale display
Crosshair/grid line display
Fit-to-screen and digital zoom functions
Supported OS: Windows 10, 11 (64-bit)
*The standard basic measurement software is a version with limited functionality.
Please purchase the optional measurement software if you require measurement capabilities other than point-to-point distance or a focus stacking function.

＊A glass scale for calibrationis available as an option.

This free version of the measurement software…

●The main differences are summarized in a table. Please choose the option that best suits the features you need.

	MFShip（Free version）	MFShip（Paid version）
Distance between two points	○	○
Multifunction measurement	×	○
Edge Auto-Fit Function	×	○
Focus stacking function	×	○
HDR compositing function	×	○
Image stitching function	×	○
Excel Output	○	○
Thumbnail display of image data	○	○
Change screen magnification	○	○
Cross-line display	○	○
Grid line display	○	○
Supported OS	Windows 10、11（64bit）	Windows 10、11（64bit）

Focus stacking is also possible!

製品仕様

型番	CS500-C
撮像素子	1/2.5インチ CMOS 500万画素 ON Semiconductor社 Aptina AR0521
ピクセルサイズ（μm）	2.2×2.2
最大解像度	2592×1944
フレームレート※1	44.7fps （2592×1944）
最小露光時間（μsec）	28
ダイナミックレンジ	60dB
シャッター方式	ローリングシャッター
外部電源※2	DC12V
USBバスパワー（DC5V）時消費電力	定格 2.5 W
マウント	Cマウント
PC接続	USB3.0
映像形式	Bayer・YUV・RGB
対応OS	Windows 8、8.1、10、11
保管環境	温度：-30℃～70℃ 湿度：20%-80％（結露なきこと）
動作環境	温度：0℃～50℃ 湿度：20%-80％（結露なきこと）
サイズ／重量	29x29x30mm／56g

※1： Bayer 8bit時
※2：通常はUSB5V給電

付属品

CD-ROM（日本語Viewerソフトウェア・ドライバ・SDK・取扱説明書PDFファイル）
三脚アダプタ標準付属
IOケーブルは別売です。（製品詳細はこちらから）
※USB3.0ケーブル（2m）はオプション

ダウンロード

Dimension drawing

USBカメラ（CSシリーズ）_寸法図

（pdf／61 KB）
USBカメラ（CSシリーズ）_3DCAD(stp)

（zip／1 MB）

オプション

USB3.0ケーブル2m　USB3-2m
2,000円（税抜）

スクリュー付きUSBケーブルはこちらから

よくある質問

＜ハードウェア＞

＜ソフトウェア＞
