●20万円台の低価格
●2点間距離の測定ができる簡易計測ソフトが標準装備
●計測・焦点合成・画像連結ソフトなど豊富なソフトウェアを取り揃え
●お客様のご希望に合わせ、ソフトウェア開発も可能
※照明はオプションです。
- デモ機納期: 1～3日
- 製品納期: 7日

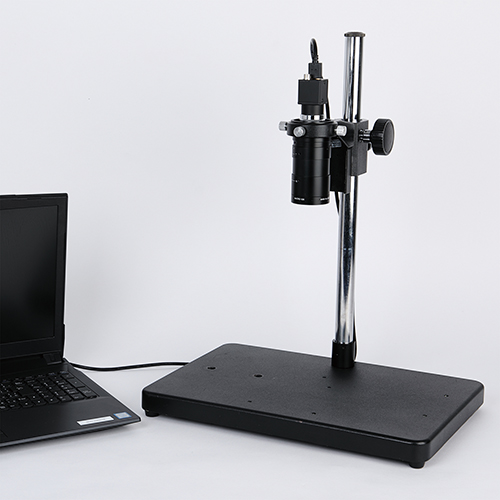

長距離 USBマイクロスコープ（スタンドタイプ） LRA500CS-S
- LRA500CS-S
- 210,000円 （税抜）
-
驚きのロングレンジ！
400mm～200mmと長作動距離での観察が可能です。
長距離からの観察が可能です

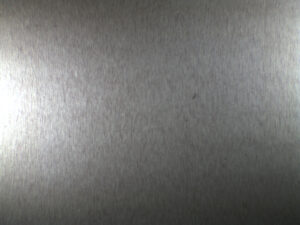

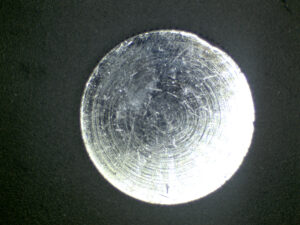

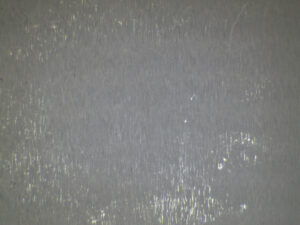

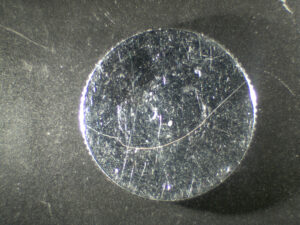

各作動距離からの見え方
作動距離400mmの場合
最大視野（最小倍率）
最小視野(最大倍率）
最大視野（最小倍率）
最小視野(最大倍率）
作動距離300mmの場合
最大視野（最小倍率）
最小視野(最大倍率）
最大視野（最小倍率）
最小視野(最大倍率）
作動距離200mmの場合
最大視野（最小倍率）
最小視野(最大倍率）
最大視野（最小倍率）
最小視野(最大倍率）
・12.0mmx9.0mmの視野を
400mmの距離から観察。
400mmの距離から観察。

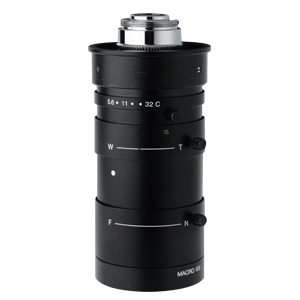

絞り付きレンズを採用で焦点深度の調整が可能
絞りを絞ると焦点深度が深くなります。
レンズを開放した時
レンズを絞った時
絞り付きレンズで綺麗に撮影するコツ
絞り付きレンズで綺麗に撮影するコツはこちらから（PDFが開きます。）
全体仕様
| 視野範囲 |
作動距離400mm時 倍率：3倍-30倍 |
|---|---|
| 作動距離300mm時 倍率：4倍-40倍 81.0mmx61.0mm（4倍時）、 8.1mmx6.1mm（40倍時） |
|
| 作動距離200mm時 倍率：6倍-60倍 52.5mmx39.5mm（6倍時）、 5.2mmx3.9mm（60倍時） |
|
| 撮像素子 | 1/2.5”CMOS |
| 画素数 | 500万画素 |
| ピクセルサイズ | 2.2μmx2.2μm |
| 代表的な解像度 （フレームレート※） |
フル解像度 2592×1944（18fps） ※1 実際のフレームレートはパソコンの性能、設定環境により異なります。 |
動作環境
| 対応OS | Windows 10、11 |
|---|---|
| CPU | Intel core i5以上 |
| メモリ | 8GB以上 |
標準装備
500万画素USB3.0カメラ
レンズ（x2エクステンダー付）
スタンド
延長キット
保護カバー
Viewerソフトウェア
主な特長
観察視野を妨げることなく、対象物を観ることができる為様々なレイアウトが可能。
検査や検品、大型対象物の観察など幅広い用途での使用が可能です。
- USB3.0接続
- 作動距離400mm～200mmの驚異のロングレンジ
※レンズに目盛がなく、ラッチ機能もないので、倍率を変えての寸法測定には不向きです。（倍率固定での測定には問題ありません。）
寸法図
カメラインストール方法 （Youtube動画が開きます）
標準装備ソフトのご紹介
標準装備の簡易計測ソフトの機能
- 静止画の保存
- 2点間距離測定
- スケール表示
- クロスライン・グリッドライン表示
- フィットイン機能、デジタルズーム機能
- 対応OS：Windows 10、11（64bit）
- ＊標準付属ソフトウェアは機能制限版です
- 2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。
＊校正用ガラススケールはオプションです。
計測
クロスライン表示
スケール表示
この無償版の計測ソフトは・・・
便利なオプションのご紹介
＜豊富なオプションの組み合わせ例＞
 |
 |
 |
 |
 |
 |
補助レンズ・XYテーブル
|
焦点距離を変えることなく倍率を上げることができます。 |
反射の強い対象物の観察に有効 |
位置出しに便利 |
XY移動だけでなくステージが回転 |
長さ測定に便利なXYテーブル |
|
|
|
|
|
|

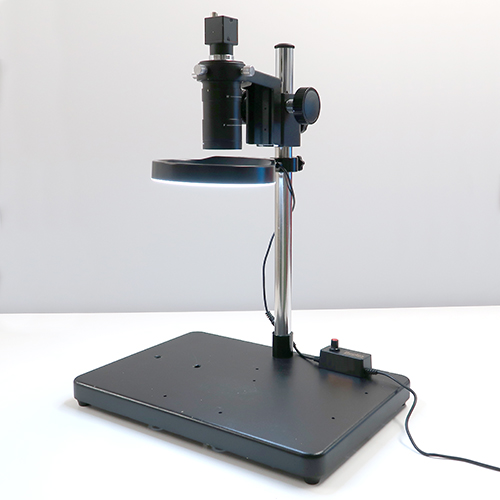

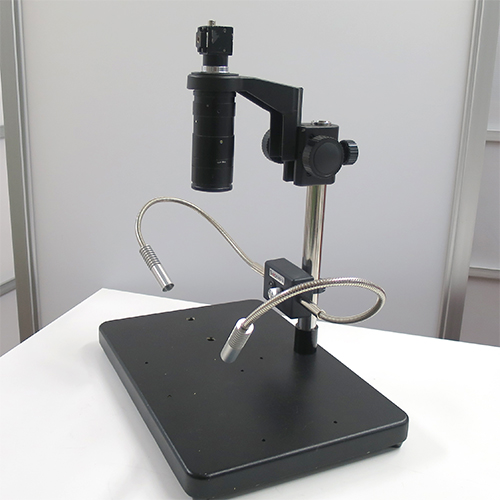

照明
|
高輝度タイプ |
4分割独立点灯時も |
ハレーションを軽減する偏光フィルター付き |
作動距離を変えることであらゆる照射範囲をカバー |
面発光の透過照明 |
|
|
|
|
|
|
|
大口径で広い範囲を照射 |
コンパクトな薄型仕様 |
φ25mmポールに取付可能 |
広い範囲を均一に照射 |
正反射物を均一に照らします |
|
|
|
|
バーLED照明（ダブル・10mm）
|
|
スタンド
|
様々な角度から観察可能に |
対象物に合わせて支柱を延長 |
ピント調節に便利な微動アングル付き |
コンパクト・軽量スタンド |
ピント調節に便利な微動アングル付き |
|
|
|
|
|
|
|
大きなワークにも対応可能 |
大型対象物にも対応 |
マグネットベース＋3Dアーム |
マグネットベースで省スペース |
左右180°から観察可能 |
|
|
|
|
|
|
|
左右180°＆XYZ稼働可能 |
簡単高さ測定 |
簡単高さ測定 |
各関節が可動 |
スムーズ操作で作業効率アップ |
|
|
|
|
|
|
ソフトウェア
|
豊富な計測・フォーカス合成ソフト |
動画撮影ソフト |
多くの解析・測定が可能に |
計測時の校正に |
|
|
|
|
|
|
