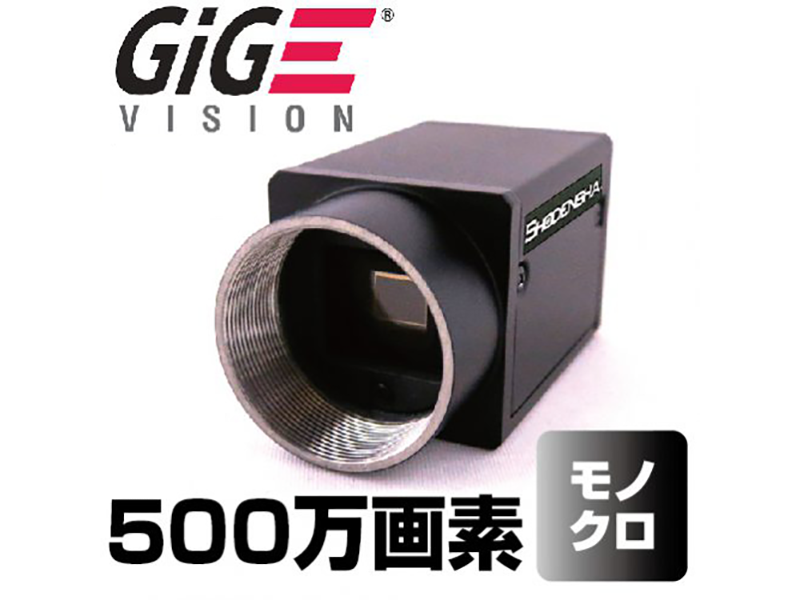

GigEカメラ(ソニー500万画素・モノクロ) EG500-B

EG500-B
157,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





1.国際的工業用カメラ規格 GigE Visionに準拠
2.軽量・小型のコンパクトサイズ
3.LANケーブル(Cat.6)で100m!、光ファイバでさらに長距離
  ※GigE Vision規格による
4.組み込み用途にも最適
5.RoHS・FCC・CEにも対応!海外向け製品への組込用途にも対応可能!
6.カメラの使用実績の少ない方、日本語でアドバイスします!(メール、電話)

SONY IMX264撮像素子採用

●Cマウント仕様

●外部トリガー入力/ストロボ信号端子付

●汎用I/O端子付

●日本語取扱説明書

●グローバルシャッター

●便利なオプションの撮影ソフトウェアをご用意

※別途PoE電源必要(クラス0)。PoE電源はこちら

同タイプのカラー仕様はこちら



レンズが別途必要です。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000



GigEカメラとは





ダウンロード
寸法図 3Dデータ(STP)

ソフトウェアダウンロード I/Oコネクタ仕様

ソフトウェアダウンロード




仕様
型番 EG41-B EG130U-B EG160-B EG320-B EG500-B EG600U-B EG1200-B EG1200-GB EG2001-B
価格 65,000円(税抜) 67,000円(税抜) 82,000円(税抜) 115,000円(税抜) 157,000円(税抜) 76,000円(税抜) 92,000円(税抜) 320,000円(税抜) 99,000円(税抜)
撮像素子 1/2.9インチ
CMOS
40万画素



Sony社
IMX287

1/2インチ
CMOS
130万画素
1/2.9インチ
CMOS
160万画素



Sony社
IMX296

1/1.8インチ
CMOS
320万画素



Sony社
IMX265

2/3インチ
CMOS
500万画素



Sony社
IMX264

1/1.8インチ
CMOS
600万画素



Sony社
IMX178

1/1.7インチ
CMOS
1200万画素



Sony社
IMX226

1/1.1インチ
CMOS
1200万画素



Sony社
IMX304

1インチ
CMOS
2000万画素







Sony社
IMX183

ピクセルサイズ(μm) 6.9 × 6.9 4.8 x 4.8 3.45 x 3.45 3.45 x 3.45 3.45 x 3.45 2.4 x 2.4 1.85×1.85 3.45×3.45 2.4×2.4
最大解像度 720 × 540 1280 x 1024 1440 x 1080 2048 x 1536 2448 x 2048 3072 x 2048 4024×3036 4096×3000 5472×3648
フレームレート※1 120fps 70fps 65.2fps 37.5fps 23.5fps 19fps 9.6fps 9.4fps 5.9fps
最小露光時間(μSec) 15 10 15 50 34 25 34 15 46
ダイナミックレンジ 74dB 60dB 74dB 73dB 60dB 71.3dB 70.5dB 72.2dB 65dB
S/N比 41dB 40dB 40dB 40dB 40dB 40dB 40.5dB 40.2dB 41.5dB
シャッター方式 グローバルシャッター グローバルシャッター グローバルシャッター グローバルシャッター グローバルシャッター ローリングシャッター ローリングシャッター グローバルシャッター ローリングシャッター
電源

DC9~24Vもしくは
PoE(クラス0)

DC9~24V
もしくは
PoE(クラス0)
DC9~24V
もしくは
PoE(クラス0)
DC12V
もしくは
PoE(クラス0)
DC9~24V
もしくは
PoE(クラス0)
DC9~24V
もしくは
PoE(クラス0)
DC12V
もしくは
PoE(クラス0)
DC12V
もしくは
PoE(クラス0)
DC9~24V
もしくは
PoE(クラス0)
消費電力 DC12V時
定格 3.1 W
DC12V時
定格 1.8 W
DC12V時
定格 2.4 W
DC12V時
定格 3.48 W
DC12V時
定格 3.3 W
DC12V時
定格 1.7 W
DC12V時
定格2.7W
DC12V時
定格 4.3 W
DC12V時
定格 2.4W
サイズ/重量
29mm × 29mm × 42mm/68g

29mm × 29mm × 42mm/100g


29mm × 29mm × 42mm/68g

29mm × 29mm × 42mm/100g
29mm × 29mm × 42mm/68g
44mm × 29mm × 59mm/100g
29mm × 29mm × 42mm/100g
マウント
Cマウント
インターフェース
GigE
映像形式
Mono
対応OS
Windows 10、11
温度環境(周囲温度)
動作時 0℃~50℃
保管時 -30℃~70℃

動作時 -30℃~60℃
保管時 -30℃~70℃
動作時 0℃~50℃
保管時 -30℃~70℃





動作時 -30℃~60℃
保管時 -30℃~70℃
認証
CE / FCC / RoHS
CE / RoHS / KC
CE / FCC / RoHS / KC
CE / FCC / RoHS
CE / RoHS / KC
CE / FCC / RoHS / KC

※1: Mono 8bit時











グローバルシャッターとは

グローバルシャッターは「同時露光一括読み出し」ともいいます。
全画素同時タイミングで映像を取得します。
そのため動体・移動物を撮影する際に優位です。








GigEカメラ オススメポイント

1.軽量・小型のコンパクトサイズ

軽量・小型のコンパクトサイズ
GigEカメラは
29mm×29mm×42mmの超小型サイズ!(コネクタ突起含まず)








2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格 GigE Visionに準拠
GigE Visionに準拠
GigE Visionとは?

産業用カメラ向け自動画像化協会(AIA Automated Imaging Association)が管理する、イーサネット通信規格(IEEE802.3)を用いた画像処理向けカメラインターフェース規格です。
伝送速度 1Gbps
受信デバイス PC搭載LAN、もしくはギガビットNIC(Network Interface Card)
ケーブル Cat.6 銅線 100m
光ファイバ 5,000m
コネクタ ・銅線イーサネット
・スクリュー固定付銅線イーサネット
・イーサネット光ファイバケーブル
カメラ給電 イーサネットケーブル経由(PoE)もしくは外部から給電
その他の特徴 マルチカメラが可能



松電舎のGigEカメラは GigE Vision 1.2規格に準拠しています。







3.外部トリガー端子付

外部トリガー端子付
外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備!
システムが組みやすくなっております。



I/Oケーブルは別売です。(製品詳細はこちらから)








4.豊富なオプションをご用意!

固定焦点レンズ・ケーブル・その他オプションを多数取り揃えております。




松電舎のGigE Visionカメラは 4通りの使い方ができます。
(クリックすると詳細が開きます。)








プログラム作成もソフトウェア購入も必要なし!
標準付属のViewerソフトウェアで静止画保存ができます!(Windows)







Viewerソフトウェア




手にしたその日から検査・観察を簡単にスタートできます!

Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。



静止画の保存が可能です。



動画を保存したい方は 長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。

















HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます(Windows )







松電舎の GigEカメラは国際的工業用カメラ規格 GigE Visionに準拠しており、各種マシンビジョンソフトウェアで使用できます



HALCON

MVTec Software社

LabVIEW
※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。

National Instruments社

VisionPro

Cognex社

MILMatrox Imaging Library

Zebra Technologies社

(キヤノンITソリューションズ取扱い)

Adaptive Vision Studio

Future Processing社

MatLab

MathWorks社



※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。
















自社プログラム開発が行えます。





■Windowsの場合
カメラにSDKが標準付属(付属のCD内)
サンプルコード付(python、VC++、C#、VB.NET、C++Builder)
SDKはカメラのドライバーに含まれます。
ドライバー&SDKはこちらからでもダウンロードいただけます。




※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
 メモリやポインタなどのC言語の知識がある程度必要です。





サンプルコード





プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。 → こちらから







■Linuxの場合
SDKはダウンロードをお願いしております。(カメラには付属しません。)
サンプルコード付(python、VC++、C#、VB.NET、C++Builder)
SDKはカメラのドライバーに含まれます。



Linuxには様々なディストリビューション(種類)があるのでご確認ください。
→ 詳細はこちらから




※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
 メモリやポインタなどのC言語の知識がある程度必要です。




Linuxサンプルフォルダ







プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。 → こちらから



また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。



GigEカメラ










ソフトウェア開発
プログラムはちょっと・・・という方でも安心!
弊社で製作を代行いたします。(有償)
下記バナーから詳細をご確認ください。




ソフトウェア開発









松電舎開発のトリガー撮影ソフトウェアシリーズで
カメラを使用する(Windows)







市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば!
低価格でできたらいいな、ができました!
単機能トリガー撮影ソフトウェアがオススメです。
またトリガー撮影ソフトウェアのカスタマイズも承ります。







トリガー信号で保存/一時停止が可能


詳細はこちらからご覧ください。→Hi TriggerF Light


Hi TriggerF Light









1~4台までのカメラで同時撮影可能。


詳細はこちらからご覧ください。→Hi TriggerQ

二重立ち上げ
4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら








突発的な事象を確実に記録するソフトウェアです。パソコンのHDD/SSDに直接録画します。


詳細はこちらからご覧ください。→Hi TriggerWatcher

圧縮録画









その他にも長時間録画、完全同期録画など様々なソフトウェアをご用意しております。

複数画面




GigEカメラ用電源


7,400円
(税抜)


●GigEカメラに給電するためのPOE電源
●ノートPCやスリムPCのようなグラバーボードが入らないパソコンに必須
●1mのLANケーブル付き
●カメラ1台接続用

POE電源




41,000円
(税抜)


●2つのギガビットイーサネットポート。
 カメラは2台まで接続できます。
●PoE+(Power Over Ethernet)に対応
 GigEカメラ(PoE対応)への電力供給が
 LANケーブル1本でOK
●9KB ジャンボフレームに対応
●PCI-Express × 4レーン
●ボードに供給する電源は必要ありません。

GigE Visionフレームグラバボード(4ポート・POE電源付)




65,000円
(税抜)


●4つのギガビットイーサネットポート。
 カメラは2台まで接続できます。
●PoE+(Power Over Ethernet)に対応
 GigEカメラ(PoE対応)への電力供給が
 LANケーブル1本でOK
●9KB ジャンボフレームに対応
●PCI-Express × 4レーン

GigE Visionフレームグラバボード(4ポート・POE電源付)




付属品



  • CD-ROM(ドライバ・SDK・取扱説明書PDFファイル)
  • 三脚アダプタ
  • ※カメラ用電源は別売です。製品詳細はこちらから。




オプションケーブル
LANケーブル(CAT6準拠) LANE-5m 2,000円(税抜)
オプションLANケーブルはこちらから

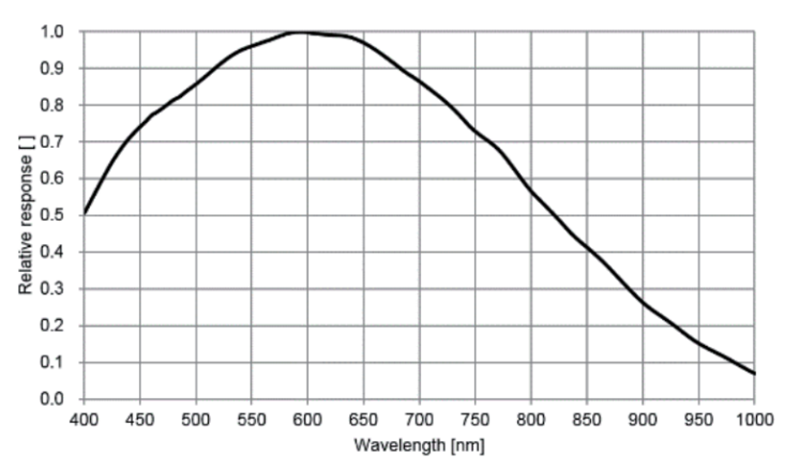

センサー感度特性

センサー感度特性
