Measurement software

高機能計測・フォーカス合成ソフトウェア　三谷商事株式会社製 WinROOF 2023 Lite

¥ 250,000 + tax

画像連結に加え、多彩な計測機能・焦点合成
またマイクロスコープだけでなく顕微鏡での観察画像の
フォーカス合成が可能になったソフトウェア

●縦横（枚数に制限なし）に複数撮影した画像を連結し、連結画像の生成が可能
●手動でステージを動かし、撮影しながらの画像連結が可能
●手動で上下ピント調整ハンドル（粗動アングル）を回しながらフォーカス合成が可能
●焦点を合わせた画像を複数撮影し、その画像を1枚の画像にする合成機能が搭載

Inquire about products

製品の特長

WinROOF 2023 Liteの便利な機能

機能1.　くるっと合成（手動で上下ピント調整ハンドル（粗動アングル）を回しながらフォーカス合成が可能）

顕微鏡、マイクロスコープの上下ピント調整ハンドル（粗動アングル）を回しながら、焦点合成をする「くるっと合成」機能が標準機能

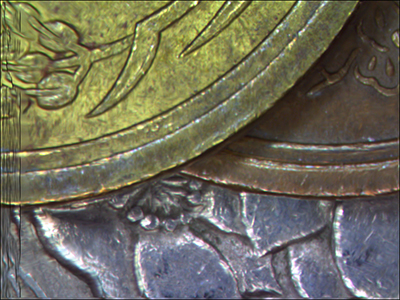

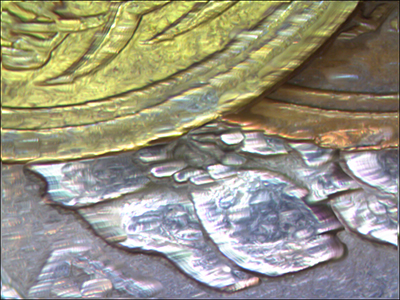

高さがあり1枚の画像を撮影するとピントがボケてしまうような場合に、手軽にフォーカス合成画像を作成することが可能です。

【くるっと合成（実体顕微鏡）　参考画像】

【くるっと合成（マイクロスコープ）　参考画像】

機能2.フォーカス合成（焦点を合わせた画像を複数撮影し、それを1枚の画像にする合成機能）

焦点の異なった複数枚の画像を合成し、画像全体に焦点が合った全焦点画像の生成機能（フォーカス合成）を備えています。特に凹凸のある対象物に効果を発揮し、複数枚の画像を一つ一つ並べて比較する作業がなくなります。

【画像連結　参考画像3】

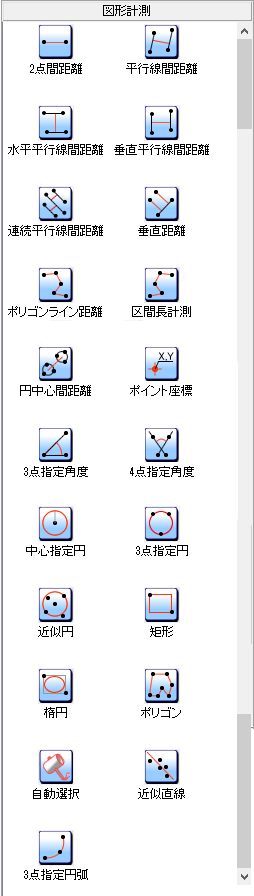

機能3.多彩な計測項目

2点間距離
平行線間距離
水平平行線間距離
垂直平行線間距離
連続平行線間距離
垂直距離
ポリゴンライン距離
区間長計測
ポイント座標
3点指定角度
4点指定角度
中心指定円
3点指定円
近似円
矩形
楕円
ポリゴン
自動選択
近似直線
3点指定円弧

その他、テキスト挿入、矢印の挿入、計測したデータのExcelへの書き出しなどの機能も付属しております。

機能4.計測アシスト機能

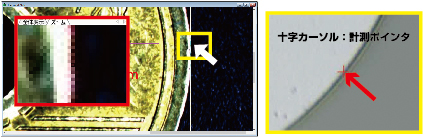

計測ポイントをクリックする際にマウスカーソルが指示している点を拡大表示します。
またマウスカーソルをエッジに近づけると、自動でフィットする機能も付属。
測定者により人的誤差を軽減し、正確な測定が可能となります。

機能5.画像連結機能（タイリング機能）

デジタルマイクロスコープの一視野の観察範囲では収まりきらない対象物に対して、画面を分割して撮影しそれらの画像を貼り合わせることで広視野高解像度の画像を生成する画像連結機能（タイリング機能）が付属しています。
顕微鏡などの拡大画像を利用する際に、精度を保ったまま広範囲の観察や解析を行うことができます。

縦横（枚数に制限なし）に複数撮影した画像を連結し、連結画像の生成が可能。
のりしろ部から高速パターン認識処理でむらなく画像生成。
画像上の任意の位置をクリックして、パターンマッチング位置指定可能。
画像の継ぎ目をなくす自動補間機能。

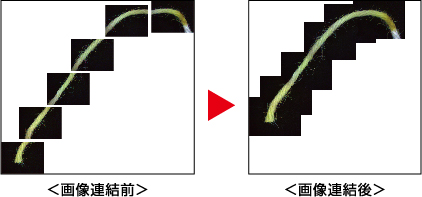

【画像連結　参考画像1】

【画像連結　参考画像2】

【画像連結　参考画像3】

機能6.フィルタ処理

レンズにより発生する収差を修正する機能、画像エッジの強調・画像ノイズの除去など、さまざまなフィルタを駆使し、解析に効果的な画像を作成するフィルタ処理の機能も付属しています。

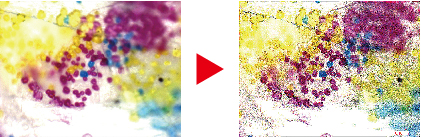

マイクロスコープで撮影した画像（左）と、エッジ強調機能の画像処理を行った画像（右）の比較画像

実体顕微鏡で撮影した画像を焦点合成したい方におすすめ！

実体顕微鏡で撮影した複数の画像を焦点合成するのはとても困難です。

実体顕微鏡の対物レンズは若干内側を向いています。
そのため、ピント調整をするために粗動アングル（上下ハンドル）で
ピント調整をすると単純に対物レンズが上下するだけでなく、
光軸の傾きによるズレが起こります。
しかしこのWinROOF 2023 Liteでは「位置自動補正機能」がついているため、
実体顕微鏡の特性を生かしたより立体感のある観察及び画像撮影、
焦点合成（フォーカス合成）が可能になります。

実体顕微鏡で撮影した画像を
Win Roof 2023 Liteを使って焦点合成した画像

仕様

動作環境

対応OS	Windows 10、11（64bit）
CPU	Core-i5相当　または　2.0GHz以上
メモリ	8GB以上(64bit)
ディスプレイ	フルカラー1280×1024以上
インターフェイス	USB2.0以上　1ポート

※省電力モデルのCPUは非推奨です、詳細はこちら。

計測・フォーカス合成ソフトウェア（MFShip）とMFShip機能制限版との比較

・主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	WinROOF 2023 Lite	WinROOF 2023 Standard	MFShip	MFShip（※機能制限版）
2点間距離	○	〇	〇	〇
多機能計測	〇	〇	〇	×
エッジ自動フィット機能	〇	〇	〇	×
フォーカス合成機能	〇	〇	〇	×
ハレーション除去機能	〇	〇	〇	×
HDR合成機能	〇	〇	〇	×
画像連結機能	〇	〇	〇	×
Excel 出力	〇	〇	〇	〇
画像データのサムネイル表示	〇	〇	〇	〇
画面表示倍率変更	〇	〇	〇	×
クロスライン表示	〇	〇	〇	〇
格子目盛表示	〇	〇	〇	〇
図形間計測	〇	〇	×	×
粒子計測	×	〇	×	×
統計処理	×	〇	×	×
フィルタ処理	×	〇	×	×
自動処理ツール	×	〇	×	×
対応OS	Windows 10、11（64bit）

よくある質問

●キャリブレーション方法

●広い範囲を観察しながら、気になるポイントを高精度に測る方法

●対象物全体にピントを合わせたい！焦点合成の方法とは

●クロスラインを表示させる方法

●マイクロスコープの倍率の考え方

●溶接の溶け込み検査・溶け込み量計測に最適なマイクロスコープ＆計測ソフト

●デジタルマイクロスコープで斜め観察する際、精度良く寸法測定する方法

Softwareカテゴリーへ戻る
