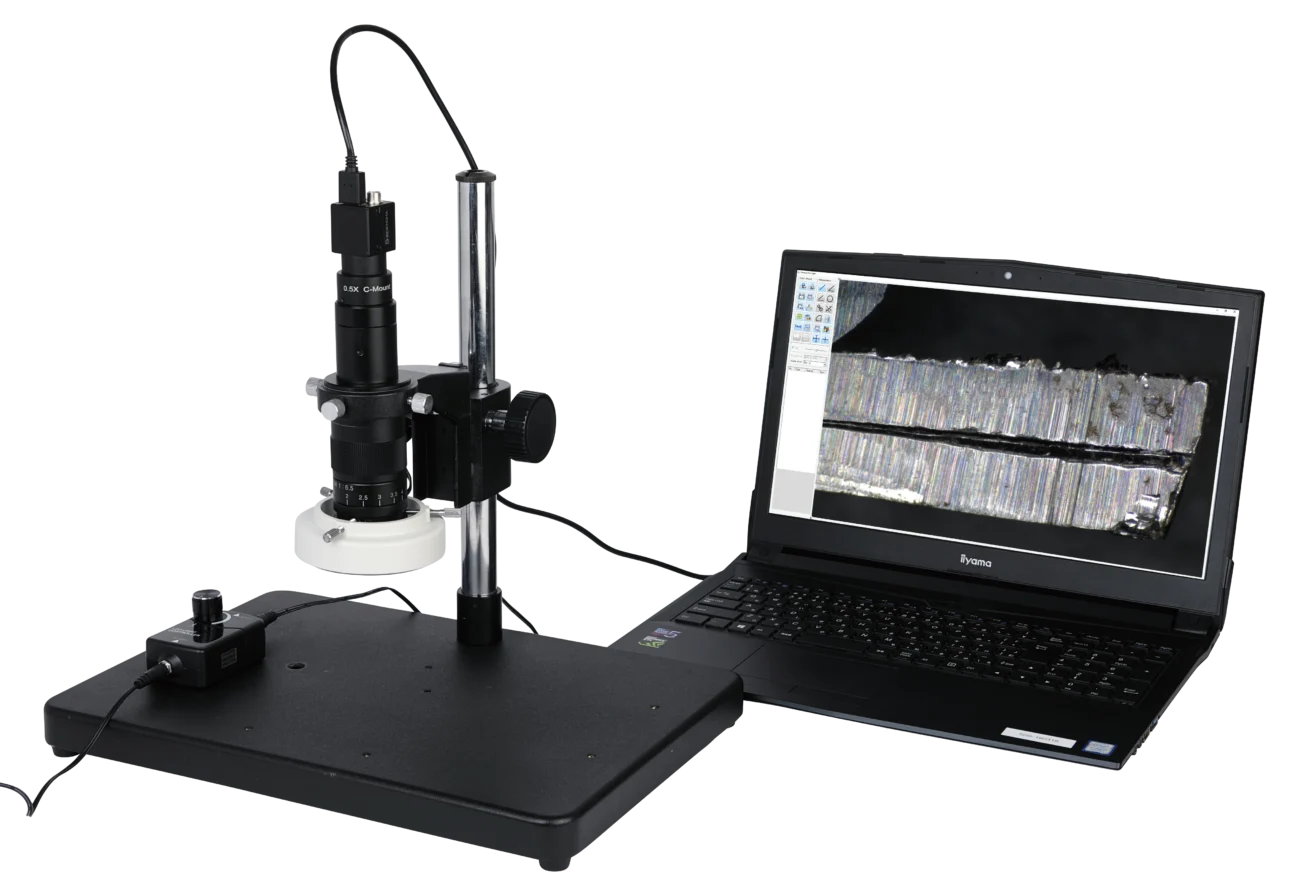

USB Microscope TG500CS

¥ 246,000 + tax

Free demo machine rental
20x－140x
USB3.0

An affordable USB microscope that offers peace of mind with high-speed USB 3.0 performance!

●光学6倍比ズームレンズ搭載でトータル倍率25倍～140倍
●2点間距離の測定ができる簡易計測ソフトが標準装備
●豊富なオプションソフトあり

※計測にはスケールを使用した校正作業が必要です。

Inquire about products

Features of the Microscope

Features

Equipped with a USB 3.0 camera featuring zero display lag.
High-resolution 5.0 megapixel imaging.
Achieves 14fps at 2592 x 1944 resolution—data transfer speeds are more than four times faster than USB 2.0!
USB 3.0 connection.
Zoom lens with a latch function that locks at each scale marking (ideal for measurement applications by eliminating operator-induced errors).
A 0.5x auxiliary lens is available as an optional accessory to reduce magnification and extend the working distance.

Camera Installation Method

標準装備ソフトのご紹介（無償版）

標準装備の簡易計測ソフトの機能

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

この無償版の計測ソフトは・・・

●主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	MFShip（無償版）	MFShip（有償版）
2点間距離	○	○
多機能計測	×	○
エッジ自動フィット機能	×	○
フォーカス合成機能	×	○
HDR合成機能	×	○
画像連結機能	×	○
Excel 出力	○	○
画像データのサムネイル表示	○	○
画面表示倍率変更	○	○
クロスライン表示	○	○
格子目盛表示	○	○
対応OS	Windows 10、11（64bit）	Windows 10、11（64bit）

目玉のくるっと合成も可能！

Specification

Total Magnification	20x－140x　*The magnification is a calculated value based on a 17-inch monitor.
Working Distance	100mm　*It remains virtually constant regardless of the magnification.
Field of View	16.0mmx12.0mm　（at 20x）
Field of View	2.7mmx2.0mm　（at 140x）
Image sensor	1/2.5”CMOS
Pixel	5.0 MP
Pixel Size	2.2μmx2.2μm
Resolutions (Frame rates*)	2592×1944（18fps） *Actual frame rates vary depending on PC performance and settings.

Operating environment

Supported OS	Windows 10、11
CPU	Intel core i5 or higher
Memory	8GB or more

Standard equipment

Download

Dimension drawing

USBカメラ（CSシリーズ）_寸法図

（pdf／61 KB）
USBカメラ（CSシリーズ）_3DCAD(stp)

（zip／1 MB）

リング照明（GR10-N）_寸法図

（pdf／85 KB）
リング照明（GR10-N）_3DCAD(stp)

（zip／298 KB）

ズームレンズ（SDS-MK）_寸法図

（pdf／60 KB）
ズームレンズ（SDS-MK）_3DCAD(stp)

（zip／214 KB）

スタンド（GR-STD4）_寸法図

（pdf／73 KB）
スタンド（GR-STD4）_3DCAD(stp)

（zip／2 MB）

Driver

USB3 Vision Camera CS Series

（zip／278 MB）

Software Applications

MFShip

（zip／180 MB）

This cannot be used in a 32-bit environment.

If the paid-version USB key is not inserted, the software will launch with limited functionality.
