XYテーブル

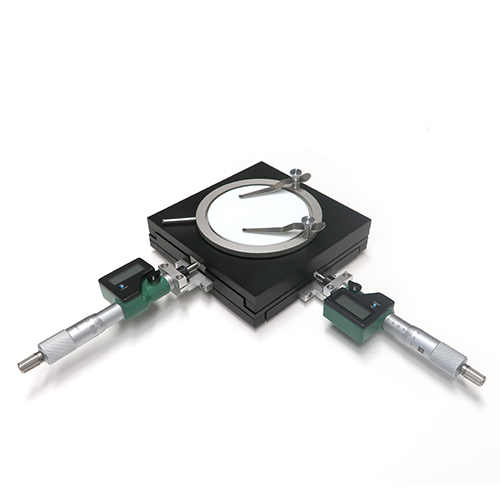

XYテーブル（デジタルマイクロメータ付き） TD100-25EMH
¥ 132,000 + tax
- デモ機無料貸出
デジタルマイクロメーターのハンドルを回すことにより微動で正確に動くXYステージ
●簡単にXY方向の測定が可能

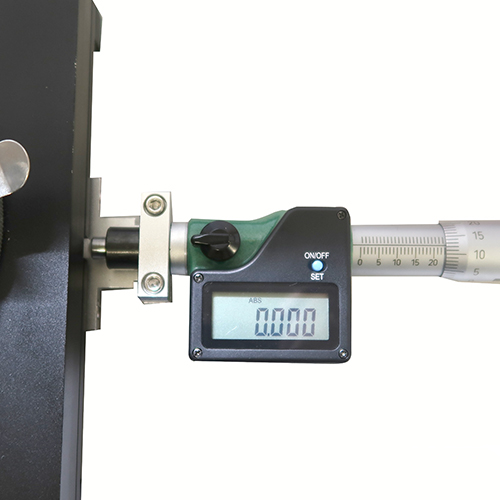

●デジタルマイクロメータを使用しステージをXY方向に動かすため細かい作業が可能
●ステージは回転方向に動かすことが可能
製品の特長
取付方法
お手持ちの顕微鏡やマイクロスコープのベース部の円板を取り外し、
その部分（φ95mm）にはめ込みます。
弊社製ではマイクロスコープの小型スタンドに取り付け可能です。
弊社製マイクロスコープ用標準スタンド及び実体顕微鏡に取り付ける場合は
別途取付用固定具（オプション）が必要です。
詳細はお問い合わせください。

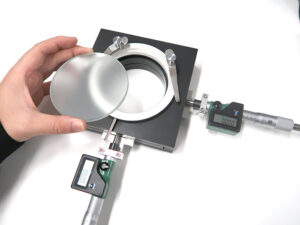

透過照明対応用ガラス板 標準装備
仕様
| ステージサイズ | 150×150mm |
|---|---|
| 観察板サイズ | φ100mm |
| 移動量 | 25×25mm |
| マイクロメータ 最小表示量 | 0.001mm |
| 最大許容誤差 | ±3µm |
ダウンロード
Dimension drawing
-
（pdf／104 KB）
-
XYテーブル（TD100-25EMH）_3DCAD(stp)
（zip／1006 KB）
