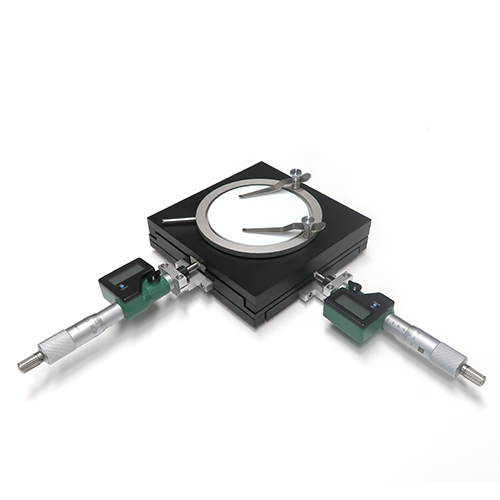

デジタルXYテーブルを利用して測長する方法

モニタ上にクロスラインを引けるカメラを選びます。
弊社のPCモニタダイレクトカメラ、ハイビジョンカメラにはクロスライン表示機能があります。

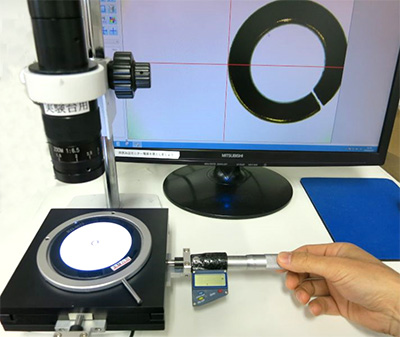

ワッシャーの外径測定例



1.透過照明を使い、エッジを強調します。
2.画面上のクロスラインを表示させます。





3.クロスラインを、測定箇所の端に合わせます。
4.デジタルマイクロメータを零リセットします。



5.マイクロメータを使い、もう1箇所の端面まで移動させます。
6.この時にマイクロメータの値が外径になります。





このシステムのメリット



(1)測定前の校正が不要です。
(2)1画面で捉えられない対象物でも測定可能です。
(3)マイクロメーターの精度に依存するため、校正証明書を含め、精度の表記が可能です



このシステムのデメリット



(1)測定に時間がかかる。
(2)水平、垂直の測定しかできない。
  (回転テーブルを併用すれば、斜めの測定も可能)
(3))2点間距離しか測れない。(角度、面積、円の中心間距離 等の測定ができない。)
