XYテーブル(デジタルマイクロメータ付き) TD100-25MX

TD100-25MX
お問合せ下さい

デジタルマイクロメーターのハンドルを回すことにより微動で正確に動くXYステージ

●簡単にXY方向の測定が可能
●デジタルマイクロメータを使用しステージをXY方向に動かすため細かい作業が可能
●ステージは回転方向に動かすことが可能



電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: お問い合わせください
phone06-6364-3000
ステージサイズと移動量
 ステージサイズと移動量

・ステージサイズ:150x150mm
・移動量:25x25mm
・回転テーブル付き
・ガラス板、観察板のサイズ:φ100mm

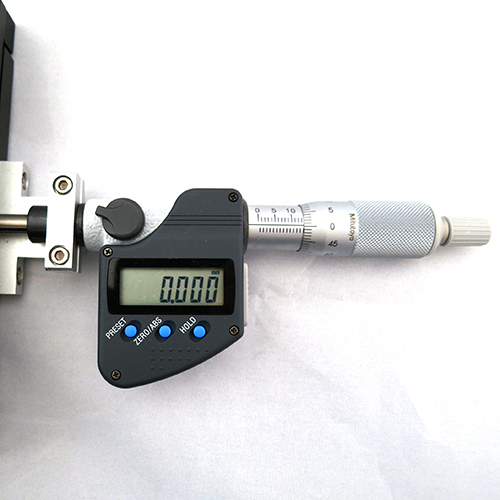

・デジタルマイクロメータ最小表示量:0.001mm
・目量:0.01mm
・最大許容誤差:±2μm

透過照明対応用ガラス板 標準装備
デジタルマイクロメーター付きXYステージ




XYテーブルの取り付け方

お手持ちの顕微鏡やマイクロスコープのベース部の円板を取り外し、その部分(φ95mm)にはめ込みます。
弊社製ではマイクロスコープの小型スタンドに取り付け可能です。




小型スタンドに取付可能
小型スタンドに取り付け可能

弊社製マイクロスコープ用標準スタンド及び実体顕微鏡に取り付ける場合は
別途取付用固定具(オプション)が必要です。

詳細はお問い合わせください。

取り付け例 取り付け例
