XYステージ(テーブル)とは

X方向、Y方向に動かせるハンドルがついたステージ付テーブル(サンプル台)のこと。使用すると位置合わせがしやすくなるというメリットがあります。



XYステージを動かす方法としてはいくつかのパターンがあります。



1.直動ギア(ハンドルを使ってXYステージを動かすタイプ)





2.マイクロメーターを使ったタイプ
精密な移動ができます。移動量が計測できるのがメリットになります。



3.ハンドルのないタイプ
ハンドルが飛び出していないため、対象物として大きなものを置くことが可能です。
スライドテーブルと呼ぶこともあります。

スライドテーブル(特注品)



※スライドテーブルの動き



4.コントローラーで制御するタイプ

XYステージに接続したコントローラーでステージを移動させることができます。

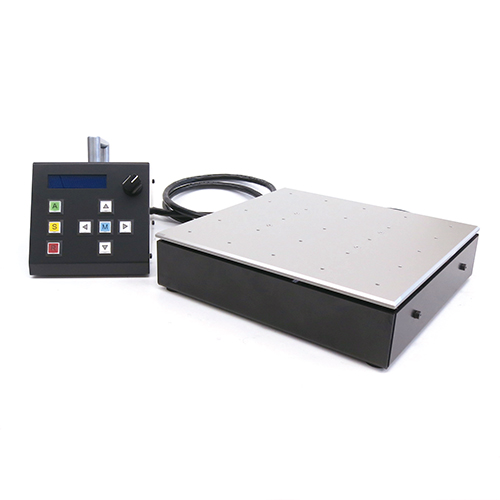

ティーチングXYテーブル KB-2525





更に移動ポイントを記憶して連続的に自動でXYステージを移動させることや、外部機器との連動で外部信号をトリガーに次のポイントに移動するというような使用方法も可能です。
