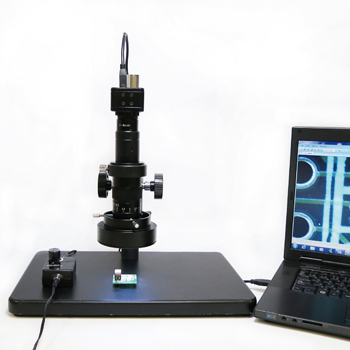

ハレーション除去マイクロスコープ

HTG300PC2
219,000円(税抜)
デモ貸出OKUSB2.0

観察時のピカッ・ギラッとする反射を大幅軽減できます。

●レンズ先端、LEDリング照明に偏光フィルターをつけ、Wフィルターでハレーションを大幅に軽減
●2点間距離の測定ができる簡易計測ソフトが標準装備
●計測・焦点合成・自動外観検査・画像連結ソフトなど豊富なソフトウェアを取り揃え
●お客様のご希望に合わせ、ソフトウェア開発も可能(※USBカメラは変更になります。)

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 20倍-120倍 ※倍率は17インチモニタ換算の計算値
作動距離 90mm一定
視野範囲 17.5mmx13.2mm (20倍時)
3.0mmx2.2mm  (120倍時)
撮像素子 1/2”CMOS
画素数 300万画素
ピクセルサイズ 3.2μmx3.2μm
代表的な解像度
(フレームレート※)
フル解像度 2048×1536 (6fps)
低解像度 1024×768 (15fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境
対応OS Windows XP, Vista, 7, 8, 8.1, 10
CPU Intel Pentium 4以上
メモリ 512MB以上




全て標準装備
200万画素USBカメラ
300万画素USBカメラ
ズームレンズ
ズームレンズ
偏光80灯LEDリング照明
偏光フィルター付
80灯LEDリング照明
80灯LEDリング照明用拡散板
80灯LEDリング照明用
拡散板
スタンド
スタンド
ズームレンズ
偏光フィルター付アダプタ

ズームレンズ
保護カバー
Wフィルターでハレーションを大幅軽減!!
偏光フィルター
エッジ固定タイプ標準装備




レンズの先端に偏光フィルター、LEDリング照明に偏光フィルターを取り付けることで光を偏光させる(光に特定方向性を持たせる・反射除去)ことができ、観察画像で表面反射やハレーションを軽減できます。

偏光観察についての詳しい説明はこちらをご参照ください。
(マイクロスコープ専門サイトが開きます。)

ハレーション除去マイクロスコープ HTG300PC3 比較画像



<基板上のハンダや金属端子の場合>





通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
ハレーション除去マイクロスコープ

LEDリング照明を使用し観察すると(左の写真)ハンダ部や金属端子部で表面反射やハレーションが起こり観察することが困難です。
ハレーション除去マイクロスコープで観察すると(右の写真)、Wフィルターによって表面反射やハレーションを大幅に軽減できます。




<ビニールの表面>





通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
ハレーション除去マイクロスコープ

LEDリング照明を使用し観察すると(左の写真)、ビニールの表面部でハレーションが起こり観察することが困難です。
ハレーション除去マイクロスコープで観察すると(右の写真)、Wフィルターによって表面反射やハレーションを大幅に軽減され、模様のエッジ部分まで観察できるようになりました。




<保存スティック内のICチップ>





通常のLEDリング照明を
使ったマイクロスコープ

Wフィルターを使用した
ハレーション除去マイクロスコープ

ハレーション除去マイクロスコープで観察すると通常のLEDリング照明で観察した左の写真では見えなかった、保存スティック内のICチップ上の印字や足番号認識のためのくぼみが確認できるようになりました。

<ICの印字>




ハレーション
通常のLEDリング照明を
使ったマイクロスコープ
ハレーション
Wフィルターを使用した
ハレーション除去マイクロスコープ


<半田部>




ハレーション
通常のLEDリング照明を
使ったマイクロスコープ
ハレーション
Wフィルターを使用した
ハレーション除去マイクロスコープ


<反射率の高い部分と低い部分が混在する対象物>




ハレーション
通常のLEDリング照明を
使ったマイクロスコープ
ハレーション
Wフィルターを使用した
ハレーション除去マイクロスコープ




<フィルム上の印刷フィルム上の印刷>


ハレーション
通常のLEDリング照明を使ったマイクロスコープ
ハレーション
Wフィルターを使用した
ハレーション除去マイクロスコープ





<ビニール袋の中の対象物>


ハレーション
通常のLEDリング照明を使ったマイクロスコープ
ハレーション
Wフィルターを使用した
ハレーション除去マイクロスコープ




<白い樹脂の凸文字(エンボス部)>


ハレーション
通常のLEDリング照明を使ったマイクロスコープ
ハレーション
Wフィルターを使用した
ハレーション除去マイクロスコープ



寸法図

ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存(JPEG/BMP形式選択可能)
  • 2点間距離測定
  • 観察画像の一時停止機能(フリーズ機能)
  • 計測時の校正データの保存・読み出し
  • ライブ画像と保存画面の同時表示
  • 対応OS:WindowsXP、Vista、7、8、8.1、10

校正用ガラススケールはオプションです。




オプション計測ソフト

58,000円
(税抜)




自社開発の高機能計測ソフト。
画像計測ソフト以外にもクロスラインの複数表示、目盛表示、
保存画面との比較、コメント挿入ができます。
Excelへのデータ出力機能も装備。
校正用ガラススケール GS-0.2(0.2mmピッチ、中倍率から高倍率向き)、
GR0.5(0.5mmピッチ、低倍率から中倍率向き)が標準付属



【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]

MeasurePRO



【便利な機能】
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の2画面表示
・任意のコメント挿入








72,000円
(税抜)




高機能計測ソフト(MeasurePRO)に焦点合成機能
を新たに追加しました。
画面上での計測が簡単に行えます。
GS-0.2(0.2mmピッチ、中倍率から高倍率向き)、
GR0.5(0.5mmピッチ、低倍率から中倍率向き)が標準付属



【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]

MeasurePRO-Ex



【便利な機能】
・焦点合成機能
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の2画面表示
・任意のコメント挿入





・主な違いを表にまとめてあります。必要な機能に合わせてお選びください


MeasurePRO
MeasurePRO-Ex
2点間距離
焦点合成機能 ×
Excel 出力
画像データの
サムネイル表示
画面表示倍率変更
クロスライン表示 任意の位置に複数 任意の位置に複数
格子目盛表示
対応OS Windows10まで Windows10まで






豊富なオプションソフトウェアを取り揃え!

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション(※DirechShow対応)も使えます。




高速自動タイリング、フォーカス自動合成、
過去の測定結果のレイヤー保存も可能なソフトウェア
寸法計測・撮影ソフトウェア
HybridMeasure 株式会社イノテック製
280,000円
(税抜)

詳細はこちらからご覧ください。→HybridMeasure









画像連結に加え、多彩な計測機能・焦点合成が可能
高機能画像処理・画像解析ソフト
WinROOF 2018 Lite (ウィンルーフ 2018 ライト)
三谷商事株式会社製
200,000円
(税抜)


詳細はこちらからご覧ください。→WinROOF 2018 Lite











目視に迫る良品検査の自動化ソフトウェア
自動外観検査
EIシリーズ
89,000円~
(税抜)


詳細はこちらからご覧ください。→EIシリーズ










ご希望に合わせてソフトウェアを開発いたします!


ここがポイント
プログラムが苦手な方も安心!
弊社で製作を代行いたします。(有償)
こちらから詳細をご確認ください。



便利なオプションのご紹介









26,000円
(税抜)

斜めからも検査可能

大きなワークに対応

3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。


38,000円
(税抜)
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に


XY方向への移動、また回転ノブがあるため、水平を出すのに便利

回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



68,000円
(税抜)
3Dアーム使用例
斜めからも検査可能


左右180°に角度が調整可能
(目盛は目安です)


対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
