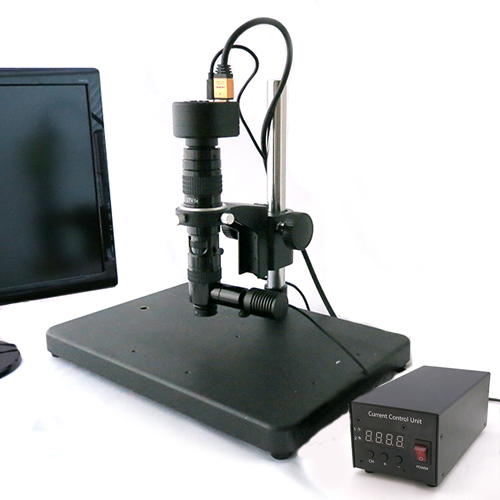

高機能同軸照明ハイビジョンマイクロスコープ Z200XM-1W

Z200XM-1W
434,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





反射する金属の観察に最適な同軸照明のハイビジョンマイクロスコープ

「滑らかな動き」「高解像度」は当たり前

更に進化したハイビジョンマイクロスコープ


進化ポイント
1. 『おまかせ露光 匠』搭載!
2. カメラ本体で静止画・動画・静止画の保存&再生機能搭載!



※モニタは付属しておりません。



よくある質問コーナーはこちら

寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1-3日
製品納期: 7日
phone06-6364-3000

この機種の最大の特徴

1. 『おまかせ露光 匠』搭載!




2. プレビュー機能搭載!




『おまかせ露光 匠』とは

対象物の明るさに応じて「自動で」「高速に」最適な露光が得られる機能です。
詳しくは動画をご覧ください!











プレビュー機能

MicroSDカードをパソコンに移動させることなく、保存した画像・動画を直接カメラで確認できる機能です。
詳しくは動画をご覧ください!











その他の機能

静止画・動画の保存が可能
静止画・動画の保存が可能
MicroSDカードスロットル付!
付属のMicroSDカードに静止画・動画を保存できます。
(静止画:JPG形式 動画:MOV形式)
*注:MicroSDカードは128GB以下のものをご使用ください。



※付属の8GBのマイクロSDカードでは静止画は1万枚程度、
動画は1時間程度撮影可能


【動画撮影時のご注意】
このカメラはSDカードをFAT32形式でフォーマットします。
FAT32の仕様では1ファイルの上限が4GBと決まっております。
そのためこのカメラで長時間記録は可能ですが、1ファイルではなく4GBのファイルが複数できることになります。
連続撮影の場合、ファイルが4GBに達して止まることはありません。(次のファイルが自動的にできて撮影を続行します。)
ただし、ファイルとファイルの間に3秒程度の未記録時間ができてしまいます。







ワイドダイナミックレンジ(HDR機能付)
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機能が標準装備。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。

ワイドダイナミックレンジ(HDR機能付)
通常モード
ワイドダイナミックレンジ(HDR機能付)
HDRモード

ワイドダイナミックレンジ(HDR機能付)
通常モード
ワイドダイナミックレンジ(HDR機能付)
HDRモード

ワイドダイナミックレンジ(HDR機能付)
通常モード
ワイドダイナミックレンジ(HDR機能付)
HDRモード








簡単設定!簡単操作!簡単保存!
カメラ背面
カメラ背面でメニューを
操作します。
メニュー
メニュー:
明るさ・色・画像反転・クロスラインなど

ワイドモニタに直接接続
ワイドモニタに直接接続するだけ
の簡単接続
(HDMIケーブルで接続)
※ケーブルは標準装備
ワイドモニタに直接接続




ハイビジョンポート付のワイドモニタやハイビジョンテレビモニタ、直接接続
して使用できます。
ハイビジョン端子がついたPCモニタや、産業用モニタをおすすめします。
(家庭用テレビモニタは相性があり、 映らない場合があります。)
※モニタは16:9のワイドモニタをお使いください。
デモ機をご用意しておりますのでご確認ください。また詳細はテクニカルサポートまでお問い合わせください。

ハイビジョンマイクロスコープに接続するモニタについて→詳細はこちらから


専用のリモコンでメニュー操作が可能!
ボタン操作
標準装備のリモコンを使えば
カメラメニュー操作が可能です。







ライン描画機能
ライン描画機能 ライン描画機能 ライン描画機能
ライン表示/非表示が可能。
※グリッドと同心円はサイズ変更できません。




同軸照明とリング照明の見え方の違い

鏡面加工された金属表面を観察しました。

鏡面加工された金属表面
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




シリコンウェハーを観察しました。

シリコンウェハーを観察
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




金属部品を観察しました。

対象物
対象物
LEDリング照明を使用した場合
対象物
LED同軸落射照明を使用した場合

同軸照明とは




「検査向き」の5つの理由「検査向き」の5つの理由
1.表示遅れのない滑らかな表示
2.フルハイジョンの高解像度
3.モニタに接続するだけですぐに映像表示!(面倒な設定やソフトウェアのインストールはありません)
4.現場にPCを置く必要がありません。
5.『おまかせ露光 匠』のおかげで調光いらず




お問い合わせはこちらから




全体仕様
トータル倍率 80倍-480倍 ※倍率は17インチモニタ換算の計算値
作動距離 52mm ※倍率に関わらずほぼ一定です。
視野範囲 4.8mmx2.9mm (80倍時)
0.7mmx0.4mm (480倍時)
撮像素子 1/3”CMOS
画素数 200万画素
ピクセルサイズ 2.75μmx2.75μm
解像度 1920×1080(フルハイビジョン)
記録媒体 MicroSDカード(最大128GN)
記録ファイル形式 静止画:JPEG 動画:MOV
フレームレート 60fps




全て標準装備
ハイビジョンカメラ
・ハイビジョンカメラ
・ACアダプタ
・Micro SDカード(8GB)
・HDMIケーブル
専用リモコン
専用リモコン
同軸照明付高倍率レンズ
同軸照明付高倍率レンズ(1W)

マイクロスコープスタンド
スタンド
補助レンズ
1.5倍補助レンズ
ズームレンズ
保護カバー

寸法図
