2023年09月12日

複数のHDMI接続カメラの映像を1つのモニタで見る方法

モニター直結タイプカメラの映像を1つのモニターで同時に見る場合は、「分割器」という機器が必要です。

いくつかご紹介します。



目次

1、2台のハイビジョンカメラを接続する(単機能タイプ)

2、4台のハイビジョンカメラを接続する(高機能タイプ)

3、9台のハイビジョンカメラを接続する

4、USBカメラの場合





12台のハイビジョンカメラを接続する(単機能タイプ)

使い方は非常にシンプルでカメラ2台まで対応です。

※メーカー型番:YHD-M21





モードが2つあり、切り替える事が出来ます。



●画面を半分にして使用するモード



●1台のカメラの映像を画面いっぱいに映し出して、2台目を小さく表示するモード





こちらの製品は弊社でも販売しております。



2画面分割マルチビューワー切替機
YHD-M21



16,800円(税抜)









2、4台のハイビジョンカメラを接続する(高機能タイプ)

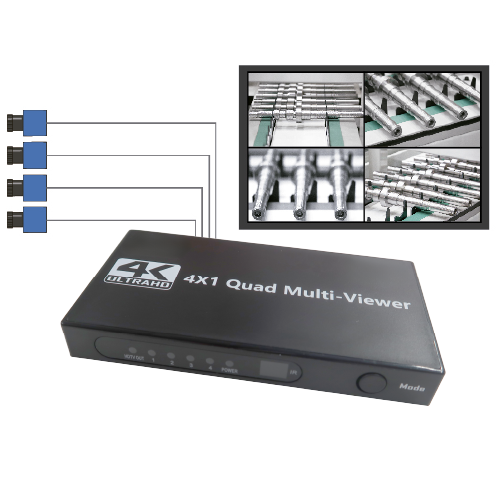

4台のハイビジョンカメラの映像を1台のモニターに同時に映し出せます。

※メーカー型番:CDPS-41SQN

カメラ4台まで接続が出来、様々な機能があります。

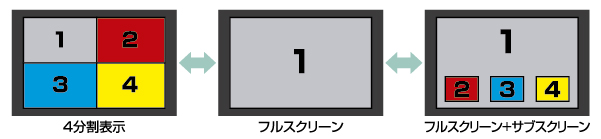

4台対応分割器のモード変更イメージ





(使用例)1つの対象物の上面と側面を同時検査できます。



カメラ2台同時使用イメージ





こちらの製品は弊社でも販売しております。

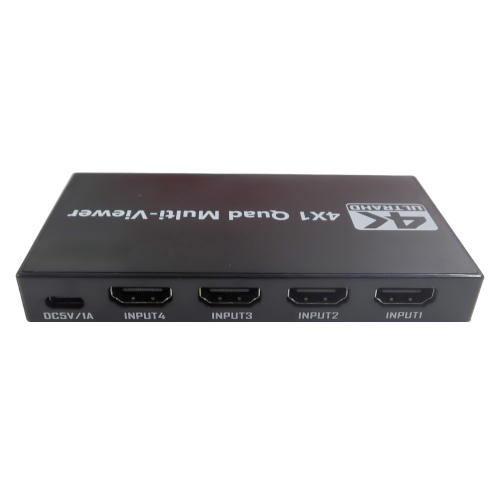

HDMI画面分割器 CDPS-41SQN

HDMI画面分割器 CDPS-41SQN



143,000円(税抜)









39台のハイビジョンカメラを接続する

こちらは市販されている9台接続可能の分割器です。



9台対応分割器イメージ



操作はすべてリモコンです。マルチビュワー本体では操作ができません。



(接続例)型式の異なるハイビジョンカメラを2台接続

9台対応分割器の接続イメージ



機能として、9画面表示モード、4画面表示モード、1画面表示モードがあります。

<9画面表示モード>

9台対応分割器の9画面表示モード



<4画面表示モード>

9台対応分割器の4画面表示モード



<1画面表示モード>

9台対応分割器の1画面表示モード



*1画面表示モードの時は各画面を順次送っていくことができます。

9台対応分割器のリモコン操作イメージ







4USBカメラの場合

USBカメラを使って分割表示(多画面表示)する場合は、ハードウエアは不要で、弊社であればHiTriggerFPro4HiTriggerQというソフトウェアが複数台対応となります。



詳しくは、こちらをご覧ください。





  1つのパソコンで複数台のUSBカメラの映像表示・制御する方法
