マイクロスコープの導入を検討する際、「どの機種を選べばよいでしょうか？」という声を多くいただきます。
- どのカメラタイプのマイクロスコープが最適か
- 倍率はどの程度のマイクロスコープが必要か
- どのような照明タイプのマイクロスコープがいいのか
本ページでは、様々な用途に合わせて最適なマイクロスコープの選び方をご紹介いたします。
STEP1:カメラのタイプを選ぶ
| USBタイプ | ４Kタイプ | フルHDタイプ | |
|---|---|---|---|
| こんな方におすすめ | ●PCで画像や動画を保存・管理したい ●寸法測定などの機能も活用したい ●検査結果をレポート等で残したい ●PCを使った作業が多い | ●とにかく高画質で細部まで観察したい ●モニターに接続して手軽に使いたい ●複数人が大画面を見ながら確認したい ●精密部品や微細なキズ等を確認したい | ●PCなしで簡単に観察・検査をしたい ●導入コストを抑えながら使用したい ●工場の作業現場で日常的に使いたい ●操作がシンプル機種を探している |
| 特長 | ✅ PCで観察・撮影・保存・計測まで1台で対応 ✅ 外観検査や寸法測定など、多彩なソフトウェア機能が使える ✅ レポート作成やデータ管理がしやすく、品質管理や研究開発に最適 | ✅ 4Kの高精細映像で微細なキズや形状を鮮明に観察 ✅ PC不要で、モニターに接続するだけですぐに使用可能 ✅ 表示遅延が少なく、現場でのリアルタイム観察や複数人での確認に最適 | ✅ フルHDの高画質で、日常の検査や観察に十分な画質を実現 ✅ PC不要で簡単に導入・操作できるシンプルな構成 ✅ 高画質とコストのバランスに優れ、初めての導入にもおすすめ |
| 主な用途例 | 🔹 長時間録画 🔹 寸法測定 🔹 焦点合成 🔹 品質管理 🔹 研究開発 | 🔹 外観検査 🔹 キズ・バリ確認 🔹 精密部品観察 🔹 製造ライン検査 🔹 高画質撮影 | 🔹 日常検査 🔹 組立確認 🔹 作業観察 🔹 教育・指導 🔹 修理・メンテナンス |
STEP2:倍率を考える
低倍率：1.5～50倍 視野範囲：200mm程度～7mm程度
作業支援や外観検査で最も使いやすい倍率帯
製品全体の形状確認や、不良の有無を効率よく確認できます。
| 用途例 | 基板全体の外観検査 |
|---|---|
| コネクタ・端子形状 | |
| 大きな傷・打痕 | |
| ネジ・切削部品のバリ確認 |
中倍率：50～200倍 視野範囲：7mm程度～1.5ｍｍ程度
品質管理で最も使用される倍率帯
不良の発見から原因の特定まで、幅広い検査に対応します。
| 用途例 | はんだ結合部検査 |
|---|---|
| 繊維の断面・撚り構造 | |
| 微小異物・コンタミ | |
| メッキ表面の観察 |
4Kマイクロスコープ
高倍率：200～500倍 視野範囲：1.5mm程度～0.5mm程度
不良解析・原因調査に適した倍率帯
低倍率・中倍率では確認しにくい微細な欠陥を詳細に観察できます。
| 用途例 | はんだ・金属・樹脂の微細クラック |
|---|---|
| プリント基板の微細配線の断線・ショート | |
| 金属組織の簡易評価 | |
| 半導体パッケージ観察 |
USBマイクロスコープ
4Kマイクロスコープ
超高倍率：～2700倍 視野範囲：～0.12mm程度
光学マイクロスコープで実現できる最高クラスの倍率帯
研究開発や材料解析など、微細構造の詳細な観察に適しています。
| 用途例 | サブミクロンレベルのクラック起点 |
|---|---|
| 薄膜・コーティングの微細欠陥 | |
| 金属・半導体の微細構造 | |
| 表面粗さの詳細評価 |
USBマイクロスコープ
4Kマイクロスコープ
フルHDマイクロスコープ
STEP3:照明タイプを選ぶ
| リング照明タイプ | 同軸照明タイプ | |
|---|---|---|
| こんな方におすすめ | ●初めてマイクロスコープを導入する ●さまざまなワークを観察したい ●凹凸や立体感を確認したい ●汎用的に使用したい | ●鏡面や金属表面を検査したい ●平面キズを見つけたい ●光沢面を鮮明に観察したい ●微細な欠陥を確認したい |
| 特長 | ✅ レンズ周囲から均一に照射 ✅ 幅広いワークに対応 ✅ 凹凸や立体感が分かりやすい | ✅ 光沢面でも反射を抑えやすい ✅ 平面のキズやムラを確認しやすい ✅ 高精度な外観検査に適している |
| 主な用途 | 🔹 樹脂部品 🔹 基板 🔹 電子部品 🔹 切削部品 🔹 成形品 | 🔹 ウェーハ 🔹 ガラス 🔹 フィルム 🔹 金属鏡面 🔹 メッキ部品 |

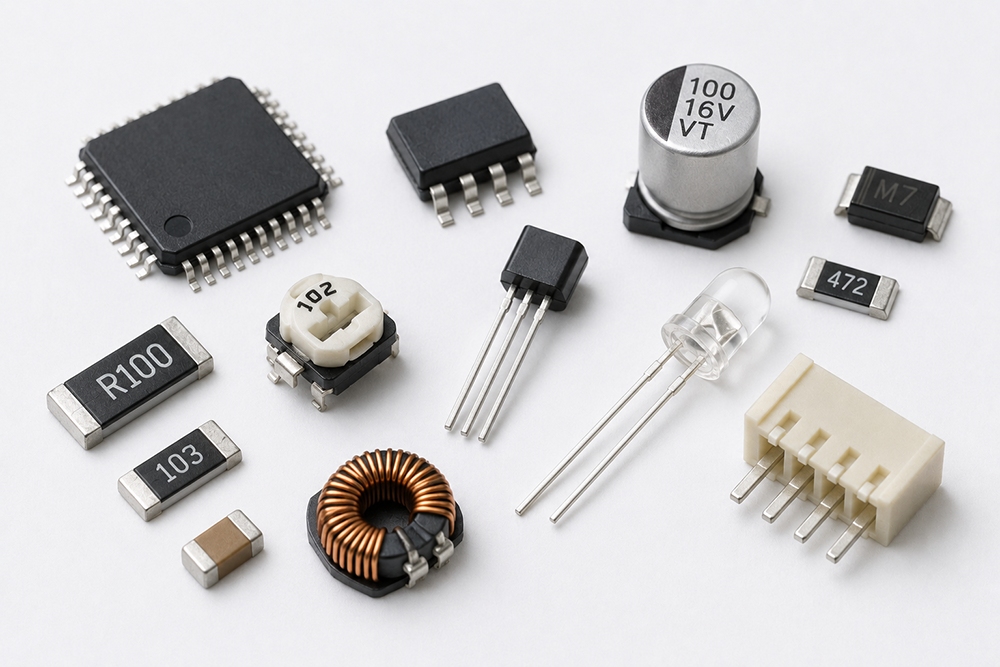

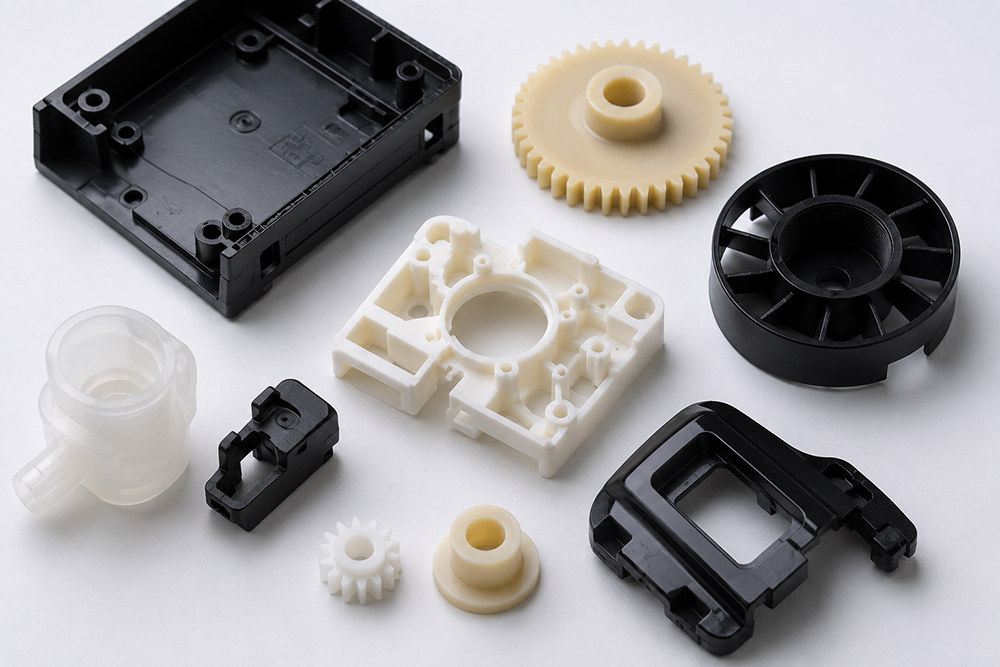

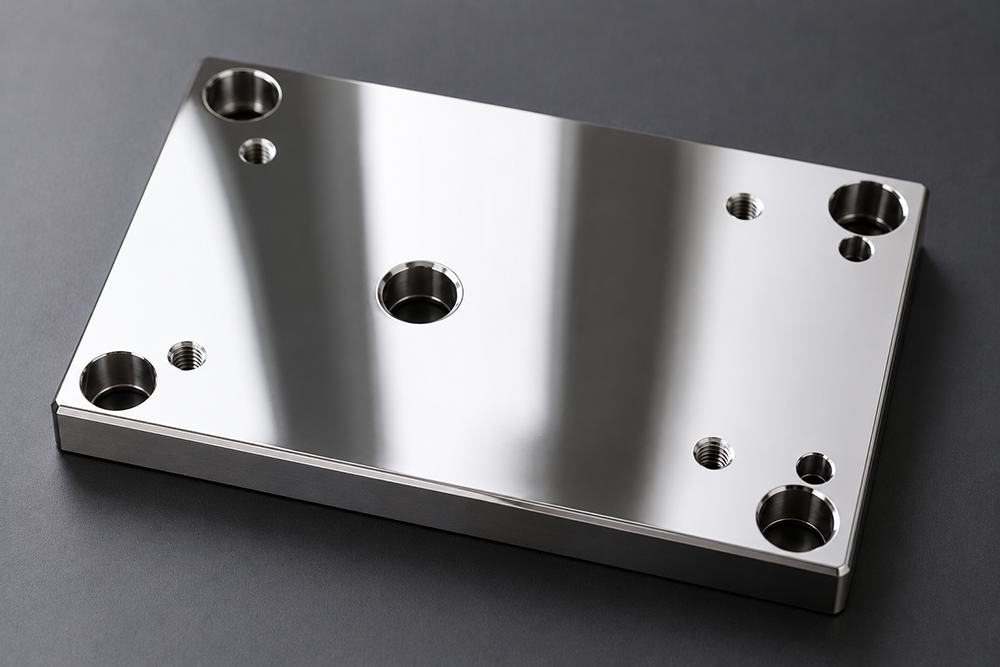

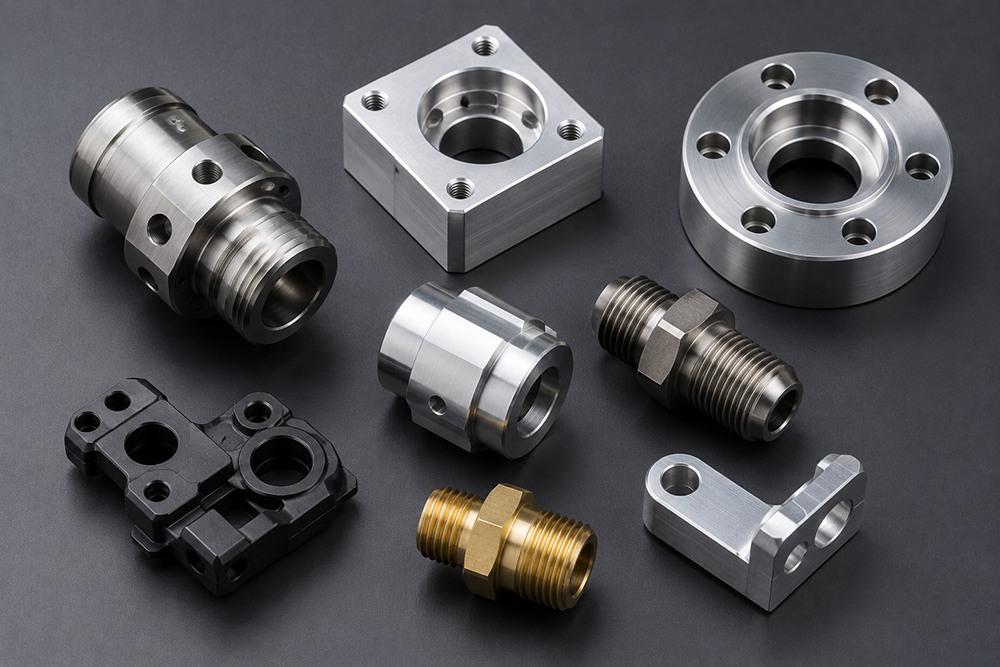

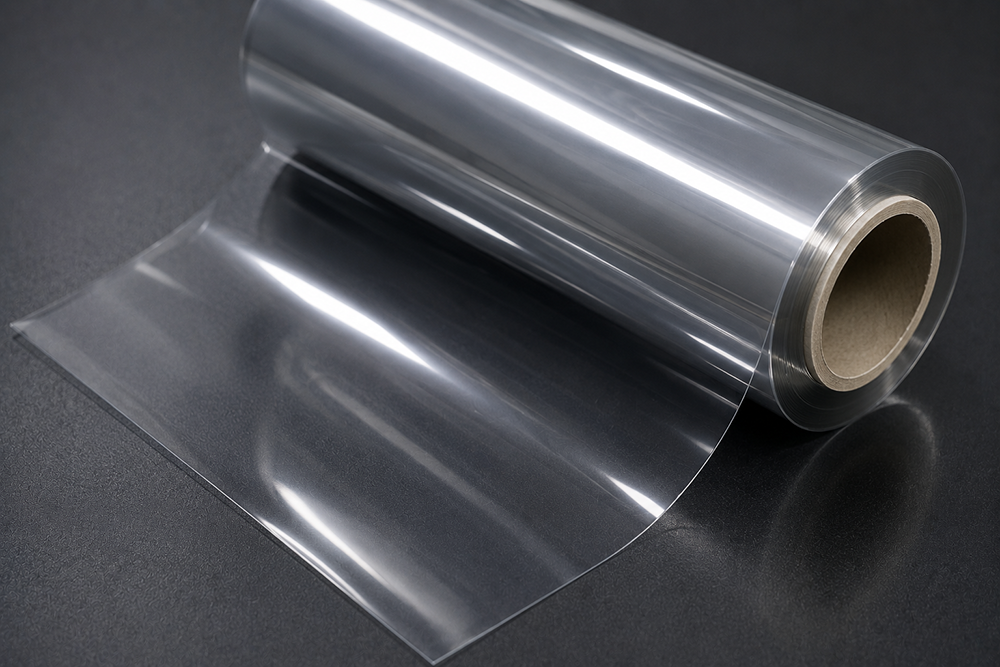

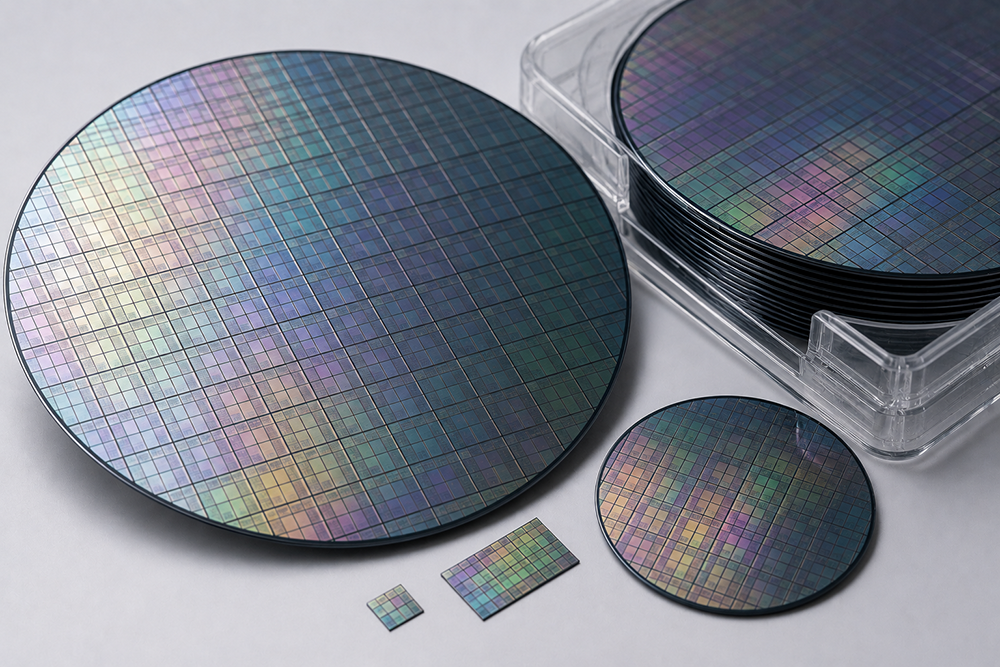

対象物イメージ
