防水GigEカメラ（130万画素・モノクロ） WPG130-B

¥ 148,000 + tax

デモ機無料貸出

Cマウント固定焦点レンズが使用できる
防水規格IP67相当の防水GigEカメラ

●IP67相当
●Cマウント仕様
●汎用I/O端子付
●国際的工業用カメラ規格GigE Visionに準拠

※防水LANケーブル5ｍ＆防水トリガーケーブル2ｍ　付属

Inquire about products

同タイプのカラー仕様はこちら

製品の特長

GigEカメラオススメポイント

1.防水規格IP67相当

GigEカメラは防水規格IP67相当です。

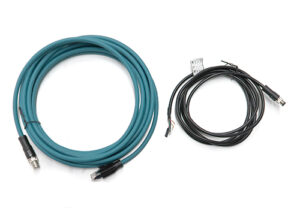

付属LANケーブル、トリガーケーブルも防水対応です。

※防水LANケーブル5ｍ＆防水トリガーケーブル2ｍ

IP67とは・・・
防塵性能：接続端子など保護が必要な部分を除き、粉塵が機器内部に侵入することはない
防水性能：一定の水圧・時間において水没しても浸水しない

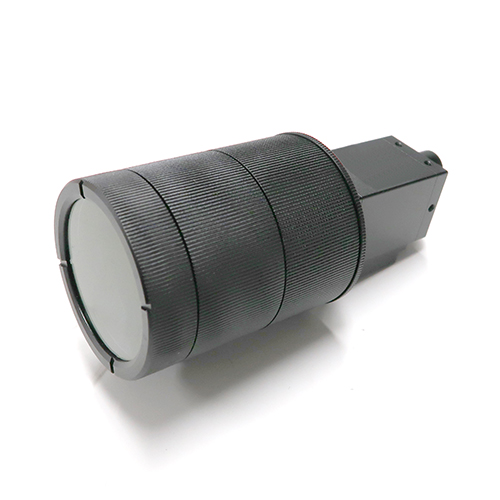

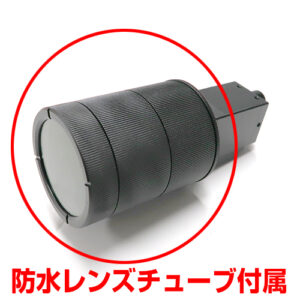

2.防水レンズチューブ方式を採用

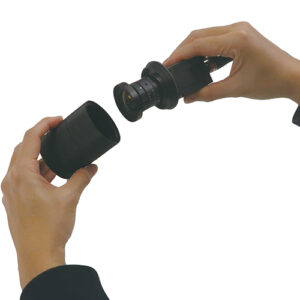

防水レンズチューブでレンズを含めた防水対策ができます。
弊社メガピクセル固定焦点レンズは全て使用可能です。

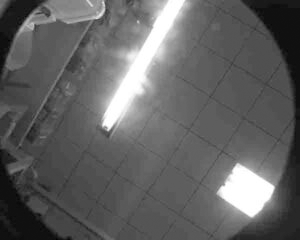

ただし、5mm固定焦点レンズは下記画像のように四隅がケラレます。

φ45mmまでのCマウント固定焦点レンズが取り付けできます。
※ロックビスが突出している場合はロックビス含めた部分の径がφ45mmであること。

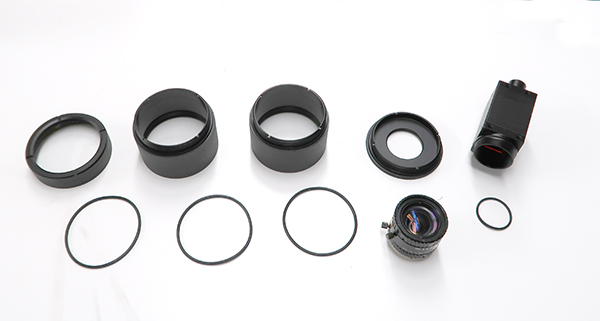

各部品の間に防水のためのパッキンが入っています。
※固定焦点レンズは別売です。

レンズ取付動画　※固定焦点レンズは別売です。

3.産業用マシンビジョンシステム向けの国際的工業用カメラ規格 GigE Visionに準拠

GigE Visionとは？

産業用カメラ向け自動画像化協会（AIA Automated Imaging Association）が管理する、イーサネット通信規格(IEEE802.3)を用いた画像処理向けカメラインターフェース規格です。

伝送速度	1Gbps
受信デバイス	PC搭載LAN、もしくはギガビットNIC（Network Interface Card）
ケーブル	Cat.6 銅線 100m 光ファイバ 5,000m
コネクタ	・銅線イーサネット・スクリュー固定付銅線イーサネット・イーサネット光ファイバケーブル
カメラ給電	イーサネットケーブル経由（PoE）もしくは外部から給電
その他の特徴	マルチカメラが可能

松電舎のGigEカメラは GigE Vision 1.2規格に準拠しています。

4.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。

ピン番号	色	信号
1	緑	ストロボ＋
2	黄	ストロボ－
3	白	トリガーイン＋
4	橙	トリガーイン－
5	赤	電源
6	黒	電源

5.豊富なオプションをご用意！

固定焦点レンズ・カメラスタンドを多数取り揃えております。

防水GigEカメラの使い方
（クリックすると詳細が開きます。）

HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます

GigE Vision規格に準拠しており、HALCONやLabVIEWなどの画像処理ソフトウェアでご使用いただけます。

HALCON	MVTec Software社
LabVIEW	National Instruments社 ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。

※ お手持ちのバージョンでの動作確認等は、カメラの無料デモ機貸出を是非ご利用ください。

自社プログラムの開発が行えます

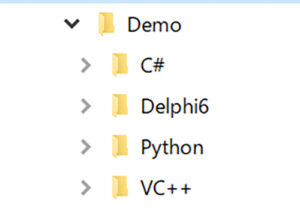

SDKが標準付属、サンプルコード付（C#、Delphi6、Python、VC++）
SDKはカメラのドライバーに含まれます。（クリックするとドライバーのダウンロードが始まります。）

また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる
動作確認用Viewerソフトウェアが標準で付属しています。

仕様

製品仕様

型番	WPG130-B
撮像素子	1/2インチ CMOS 130万画素
ピクセルサイズ（μm）	4.8×4.8
最大解像度	1280×1024
フレームレート※1	91fps
最小露光時間（μsec）	8
シャッター方式	グローバルシャッター
電源	DC12V 1A
消費電力	定格 2.5W
サイズ／重量	29mm × 29mm × 40mm（コネクタ突起含まず）／カメラ本体：100g , レンズチューブ部：135g（別売レンズ重量除く）
マウント	Cマウント
インターフェース	GigE
映像形式	Mono8 / Mono12
対応OS	Windows 10、11
温度環境（周囲温度）	動作時 0℃～50℃ 保管時 -30℃～60℃

※ご使用予定のPCスペックを確認する方法はこちら

ローリングシャッターとグローバルシャッターの違いは？
（松電舎運営技術サイトが開きます。）

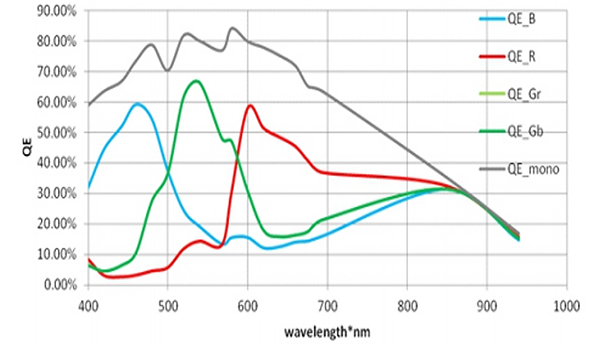

センサー分光感度特性

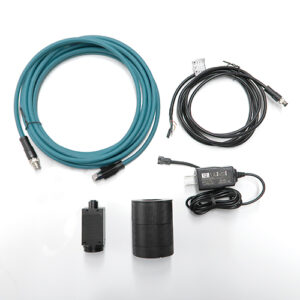

付属品

カメラ本体
防水レンズチューブ（パッキン付）
防水LANケーブル５ｍ
防水トリガー＆電源ケーブル２ｍ
ACアダプター1.5ｍ
CD-ROM（ドライバ、SDK、取扱説明書PDFファイル・ビューワーソフト）

ダウンロード

Dimension drawing

防水カメラ_寸法図

（pdf／303 KB）
防水カメラレンズチューブ_寸法図

（pdf／947 KB）

Driver

防水GigEカメラドライバー

（zip／114 MB）
