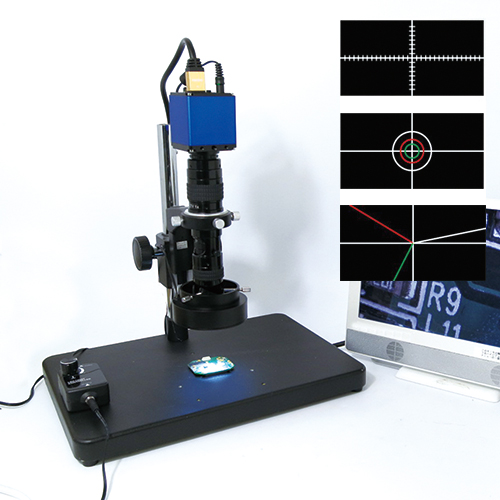

Hybrid Microscope
高倍率 多機能ハイブリッドマイクロスコープ
¥ 480,000 + tax
- Free demo machine rental
- 60x－320x
- FULL HD
- Save Still Image
- No PC required
パソコン不要！ソフト不要！で簡単計測・ライン発生
フルハイビジョンマイクロスコープの最高峰
●任意クロスライン・同心円・角度線機能付
●計測機能付（PC本体不要！モニタ上で計測可能）
●画像保存可能。カメラ本体に画像保存機能が付属
●ハレーション抑制機能付（HDR機能付）
●倍率60倍-320倍
（※倍率は17インチモニタ換算の計算値）
●オプションの0.5倍補助レンズを使用すれば倍率変更可能
※モニタは付属しておりません。
製品の特長
- 任意クロスライン・同心円・角度線機能付
- 計測機能付（PC本体不要！モニタ上で計測可能）
任意クロスライン・同心円・角度線機能付
任意クロスライン発生機能
任意の位置にクロスラインを 発生させることができます。
ラインの色は自由に 設定していただけます。
同心円発生機能
クロスラインのクロスポイントを 中心に同心円を発生させることが できます。（最大5本まで）
ラインの色は自由に 設定していただけます。
角度線発生機能
クロスラインのクロスポイントを 始点に角度線を発生させる ことができます。
任意の角度に設定できます。 （最大5本まで）
ラインの色は自由に 設定していただけます。
計測機能付（PC本体不要！モニタ上で計測可能）
【計測項目】
- ２点間距離
- 垂線
- ４点角度
- 円弧
- 円の半径
- ２円中心距離
- 四角形の面積と
四角形の周の長さ - 多角形の面積と
多角形の周の長さ - 平行線距離測定
その他の特長
計測アシスト機能付属
4倍、9倍、16倍から拡大率をお選びいただけます。
人的誤差を大幅軽減！
エッジ部分にマウスカーソルを近づけると
自動的にエッジを読み取り、
マウスカーソルの色が白から黒に変わります。
それによりマウスクリックの人的な誤差を軽減し
より正確な計測が可能になります。
データ抽出機能
CSVデータは付属のUSBメモリに保存されます。
画像保存可能！
付属のUSBメモリに
静止画を保存できます。
（JPEG/BMP形式選択可能）
ワンタッチで画像を保存
できます。
Wide Dynamic Range (with HDR function)
It features a function that enables a wider dynamic range compared to standard images.
This helps minimize the loss of detail in shadows (black crush) and highlights (blown-out highlights), even in images with high contrast.
By utilizing this HDR compositing function, you can capture footage with reduced halation.
What is the High Dynamic Range (HDR) function? → Click here (In Japanese)
簡単設定！簡単操作！簡単保存！
直結の簡単接続。
ソフトは不要
- 表示遅れのない滑らかな表示
- フルハイジョンの高解像度
- モニタに接続するだけですぐに映像表示！（面倒な設定やソフトウェアのインストールはありません）
- 現場にPCを置く必要がありません。
仕様
全体仕様
| トータル倍率 | 60倍－320倍 ※倍率は17インチモニタ換算の計算値 |
|---|---|
| 視野範囲 | 5.9mm×3.9mm （60倍時） |
| 0.9mm×0.6mm （320倍時） | |
| 作動距離 | 95mm ※倍率に関わらずほぼ一定です。 |
| 撮像素子 | 1/3”CMOS |
| ピクセルサイズ | 2.75μm×2.75μm |
| 解像度 | 1920×1080（フルハイビジョン） |
| 記録媒体 | USBメモリ（最大32GB） |
| 記録ファイル形式 | 静止画：jpeg / bmp |
| フレームレート | 60fps |
全て標準装備
・ACアダプタ
・USBメモリ（16GB）
・マウス
・HDMIケーブル
精度：±0.003mm
ダウンロード
Dimension drawing
-
（pdf／63 KB）
-
ハイビジョンカメラ（GR200HD2）_3DCAD(stp)
（zip／279 KB）
-
（pdf／75 KB）
-
（zip／464 KB）
-
（pdf／111 KB）
-
（zip／2 MB）
-
（pdf／73 KB）
-
（zip／2 MB）
よくある質問
オプション
セミカスタムについて
多機能ハイブリッドマイクロスコープに使用しているカメラの
カスタマイズが可能になりました！！
御社オリジナルのカメラを製作することが可能です。
ご要望例
- クロスラインに、数値を含めた目盛りを表示させてほしい。
- 目盛りは校正値と連動し、常に正しい寸法が表示されるように
- モノサシの様に使いたい為、目盛り表示したクロスラインは簡単に動かしたい。
以上のご要望内容から下記のイメージが作成できます。
モノサシの様な感覚で簡単に測長が行えます。
他にもお好みの描画機能を付属できます。
カメラ本体内にメモリを積み、その中にプログラムするのであまり複雑なことはできませんが、 斜め線を表示させる、マーキングを表示させる、同心円を表示させる、 2画面表示等の簡単な機能を付加したマイクロスコープ／カメラのカスタマイズを承ります。
1台からのご注文が可能です。
アプリケーション例（簡易的な投影機、測定顕微鏡としての使用例）
ハイブリッドマイクロスコープを
投影機のようにお使いいただくことも可能です。
透過照明を使い、下から光を当てることで、
対象物の輪郭がモニタに投影されます。
ハイブリッドマイクロスコープで
クロスラインを表示し、
そのラインに対象物を合わせ
対象物の寸法測定も可能になります。
レンズはテレセントリックレンズに
変更するとより高精度の測定が可能です。
