「流れ」に関するあらゆる流体計測、流体解析に最適です。
- デモ機納期: 1～3日
- 製品納期: 7日
2次元流体解析ソフトウェア Flownizer2D
- Flownizer2D
- お問合せ下さい
-

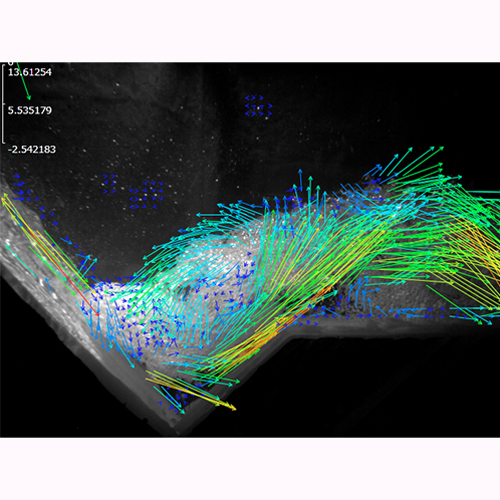

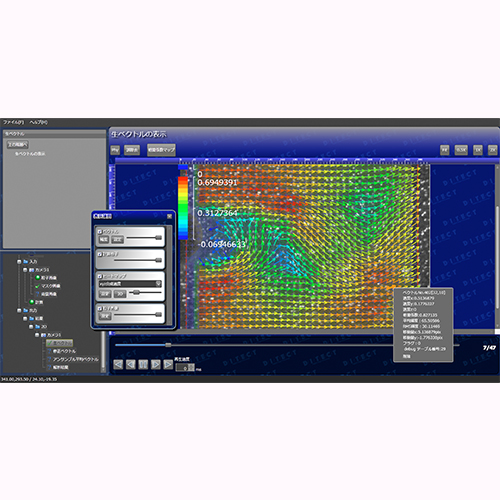

ハイスピードカメラ等の動画像を流速ベクトルとして即座に数値化します。
製品仕様
| 測定項目 | 2次元2成分PIV PTV |
|---|---|
| 計算方式 | 粒子像流速（PIV）、粒子追跡流速（PTV） |
| 対応画像フォーマット | AVI、WMV、JPEG、BMP、TIFF、PNG連番 |
| データフォーマット | プロジェクト形式、CSV形式 |
| ベクトル項目 | XY合成、X 、Y、相関係数、平均 |
| 解析項目 | 流線、流脈線、流跡線、乱流エネルギー、速度標準偏差、レイノルズ応力、速度勾配テンソル |
| グラフ表示 | 指定ポイント、ライン、エリア（移動距離、速度） |
動作環境
| 対応OS | Windows Vista、7、8 |
|---|---|
| CPU | インテルPentium4プロセッサ（マルチコア推奨） |
| メモリ | 1GBのRAM（3GB以上を推奨） |
| ハードディスク | 空き領域が2GB以上 |
| モニタ | 1,024×768以上の画像解像度（1,280×800推奨） |
| グラフィックス | Shader Model2.0必要 |
- Example1
- 空調・燃焼などの気流計測
- Example2
- 液中の障害物周りの流体解析
- Example3
- 顕微鏡下での血流や微生物の動きの計測
