高感度ハイスピードカメラ CH71EXT

CH71EXT
2,380,000円 (税抜)

照明が厳しい環境下でも鮮明な高速撮影可能に!

●USB3.0のインターフェース

●640×480画素で8,000コマ/秒!最速120,000コマ/秒も可能



※レンズは別売です。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日 但し、デモ機の数が少ない為、貸出中の場合は納期かかります。
製品納期: 5~6週間
phone06-6364-3000
カメラ仕様
カメラタイプ モノクロ(※)
センサー 1/1.8インチCMOS
有効画素数 640×480(VGA)タイプ
レンズマウント Cマウント
データ出力 USB3.0 カメラリンク
シャッター速度 1usec~
感度 モノクロ:38V/lx・s/カラー:20V/lx・s
カメラ電源入力 DC12V
電源供給方法 12ピン電源コネクタ(ACアダプタ付属)
サイズ 73mm×118mm×187.4mm
消費電力 24w
重量(カメラヘッドのみ) 約1.2kg
メモリ 8GB(標準モデル)16GB(増設モデル)
※総容量16GBを超えるメモリ増設は別途ご相談
 ※1 カラータイプもございます。詳しくはお問い合わせ下さい。



コントロールソフト スペック
表示モード ライブ、静止、再生、コマ送り、コマ戻し
録画モード ノーマル、エンドレス
トリガー スタート、エンド、バリアブル、モーショントリガ(ソフトウェアトリガ)
画像ファイル AVI, WMV, BMP, JPEG, PNG
対応OS Windows 10、11





解像度、撮影コマ数による記録時間※

コマ数 画像サイズ (縦x横)
640×480 640×240 640×116 640×44 640×12
8,000
10,000
16,000
20,000
30,000
50,000
60,000
120,000
導入事例
多数の実績がございます。




Example1
チップマウンターの異常動作の検査
Example2

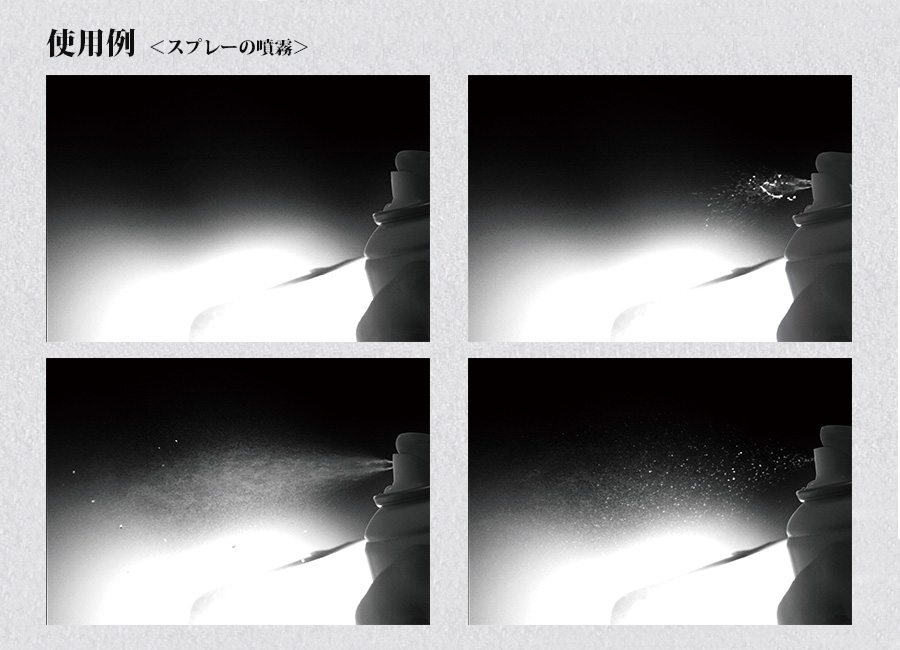

トナー・インクジェット噴霧
Example3
その他、衝突・破壊・顕微鏡下など様々な生産現場、研究分野












Point 1
 VGAで8,000コマ/秒
Point2 最速120,000コマ/秒













標準装備
●カメラヘッド
●USB3.0ケーブル
●コントロールソフト







ハイスピードカメラCHU530EXとCH71EXTでの比較撮影




オプションソフトのご紹介

600,000円
(税抜)


撮影したあらゆる画像から変位・角度・速度などの動きを定量化、解析します。










800,000円
(税抜)


ハイスピードカメラ等の動画像を流速ベクトルとして即座に数値化します。
