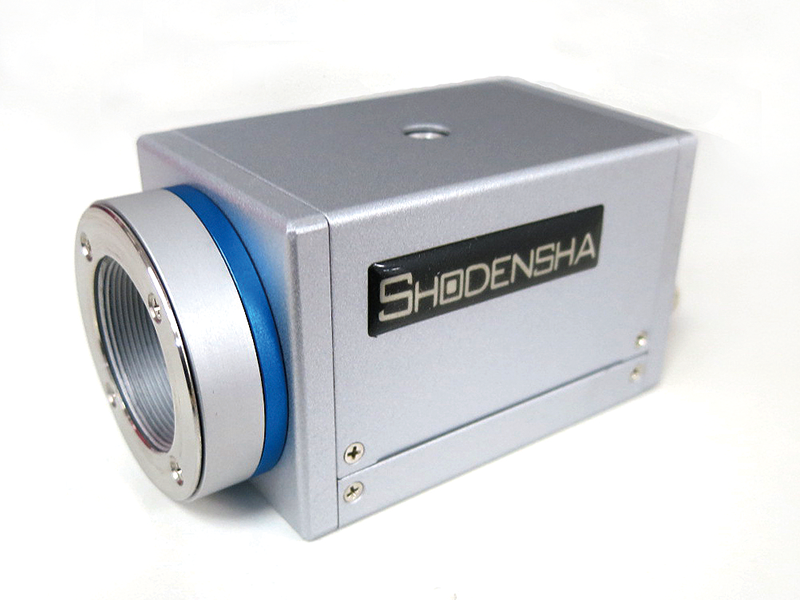

ハイスピードカメラ CHU130EX

CHU130EX
650,000円 （税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





USB3.0バスパワー動作で接続が簡単に！

●USB3.0バスパワー動作で接続が簡単

●フルフレームで200コマ/秒、VGA サイズで800コマ/秒、最大4000コマ/秒

●小型軽量ながら内蔵メモリを搭載

●内蔵メモリ記録 / DMA転送ハイブリッドモデル

●レンズが別途必要です。



※カラータイプもございます。お問い合わせください。



※ソフト開発用のSDKは別途有償にてご提供しております。
　詳細はお問い合わせください。

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1～3日　デモ機の数が少ない為、貸出中の場合は納期かかります。
製品納期: お問い合わせください
phone06-6364-3000



内蔵メモリ記録 / DMA転送ハイブリッドモデル
内蔵2GBの録画用メモリを使った”メモリーカメラ”でのコマ落ちのないマルチカメラシステムと、 実転送速度300MB超の高速シリアルバスを使った”フレームグラバーカメラ”としての2通りの使い方を実現しました。




カメラタイプ A/D10bit モノクロ　※1
センサー 1/2インチCMOS
有効画素数 1280×1024
レンズマウント Cマウント
記録モード 内蔵メモリ/DMA転送
シャッター速度 最高1/100,000(10μ秒)
データ出力 USB3.0　Micro-B
センサー感度(550nm時) 7.7V/lux.s
カメラ電源入力 5V
電源供給方法 USBバスパワー、12ピン電源コネクタ
消費電力 4.5W以下
重量(カメラヘッドのみ) 約210g
サイズ 44x44x81.5mm(突起物を除く)
　※1 カラータイプもございます。詳しくはお問い合わせ下さい。



コントロールソフト スペック
トリガー スタート、エンド、センター(3.3V TTLまたは接点)およびモーショントリガー
補助機能 ヒストグラム、補助線表示、フォーカスピーキング、ライブ画像回転、フレーム時間書き込み、 トリミング、情報テキスト出力
画像ファイル AVI、WMV、BMP/Jpeg、RAW
対応OS Windows 10、11





解像度、撮影コマ数による記録時間※

撮影速度 解像度 参考記録枚数 参考記録時間
200 1280×1024 1632枚 8.1秒
250 1024×1024 2042枚 8.1秒
300 1024×768 2724枚 9.1秒
500 800×600 4466枚 8.9秒
800 640×480 6982枚 8.7秒
1000 512×480 8728枚 8.7秒
1500 576×256 14551枚 9.7秒
2500 320×240 27943枚 11.1秒
4000 112×80 239552枚 59.8秒
※2GBメモリ時





fpsちがい



動いているものを撮影する際に重要な項目となります。

●fps（フレームレート）はカメラ映像の滑らかさに関わります。

●シャッタースピードはカメラ映像のブレに関わります。



fpsを上げていけばシャッタースピードも追従して上がるのですが

fpsはそのままでシャッタースピードだけ上げるという事も可能です。

動いているものをブレずに撮影したい場合はシャッタースピードを上げる必要性があります。

shutter_speed_05 shutter_speed_06

シャッタースピード

1/1000秒時

シャッタースピード

1/10000秒時

※詳しくはこちらのなんでも辞典をご参照ください。（外部リンクに飛びます）

カメラ底面/背面

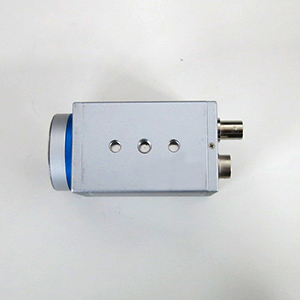

底面/三脚穴

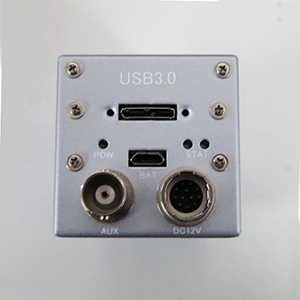

カメラ背面
背面

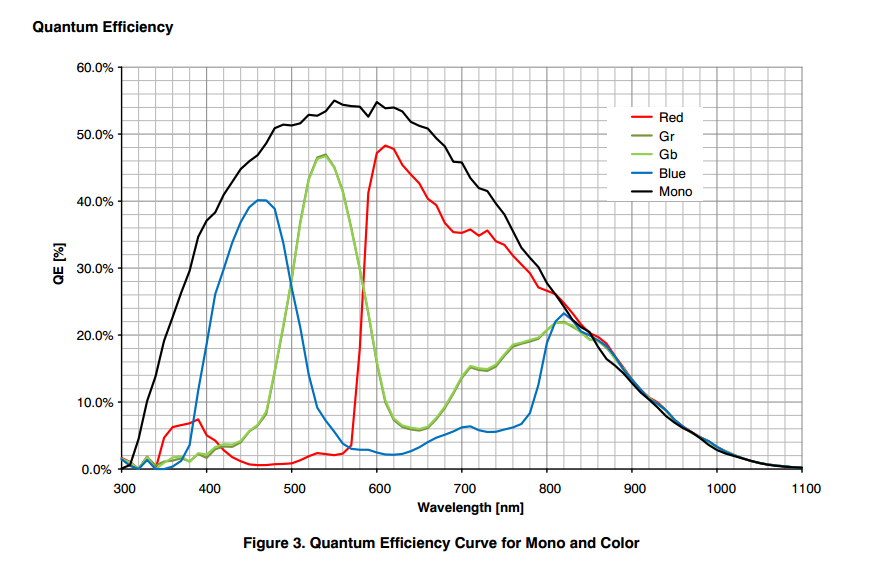

分光感度曲線（※クリックすると画像が拡大します。）




ハイスピード動画1-携帯電話落下-　（参考動画）




ハイスピード動画2-ドリルの回転-




ハイスピード動画3-水滴落下-




標準装備

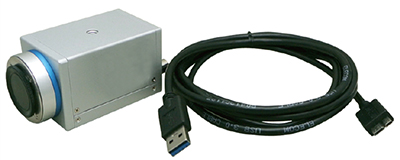

CHU130EX
●カメラヘッド
●USB3.0ケーブル
●コントロールソフト




撮影用のコントロールソフトウェアが付属
CHU130EX
　
標準装備でUSB3.0ケーブル、コントロールソフトウェアが含まれています。

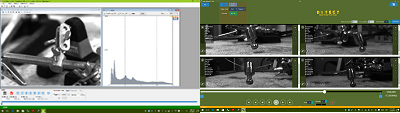

使いやすさを重視したコントロールソフトウェアでヒストグラム、 グリッド、 ライブ画像回転、フォーカスピーキングなどの補助機能を搭載しています。




便利な使い方のご紹介

カメラ背面

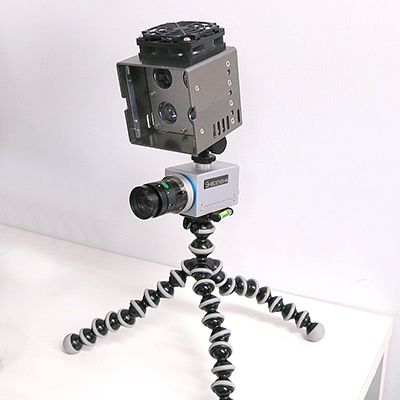

ハイスピードカメラ本体の上面、底面に三脚穴があいております。

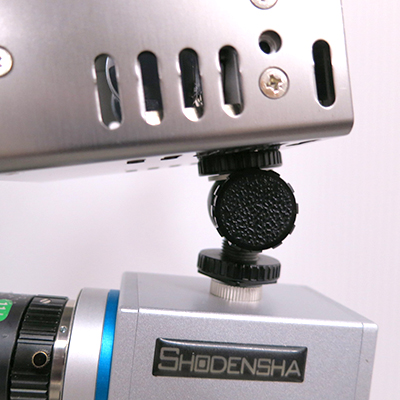

そのため治具を使い、ストロボ照明をカメラに装着することができます。
この治具もご紹介できますので、お気軽にお問い合わせください。

寸法図

オプションソフトのご紹介

お問い合わせください。



撮影したあらゆる画像から変位・角度・速度などの動きを定量化、解析します。










お問い合わせください。



ハイスピードカメラ等の動画像を流速ベクトルとして即座に数値化します。







便利なオプションのご紹介

受注生産


超高輝度、広拡散で常時点灯タイプ。
カメラとの同期調整不要な高輝度ハイスピードカメラ専用簡易照明です。
三脚アダプタ付きタイプ

ハイスピードカメラ用超高輝度照明（三脚アダプタ付き）









150,000円
(税抜)

ストロボ基盤を内蔵しており、カメラのシャッタータイミングに合わせて発光します。
シャッターと完全に連動できるため、外光の影響が少なくシャープな映像を撮影することが可能です。
ハイスピードカメラ(CHU130EX・CHU530EX)に接続する場合は別売ケーブルが必要になります。
同期トリガーケーブル　C-MST-2（24,000円(税抜)）

0.5倍補助レンズ
