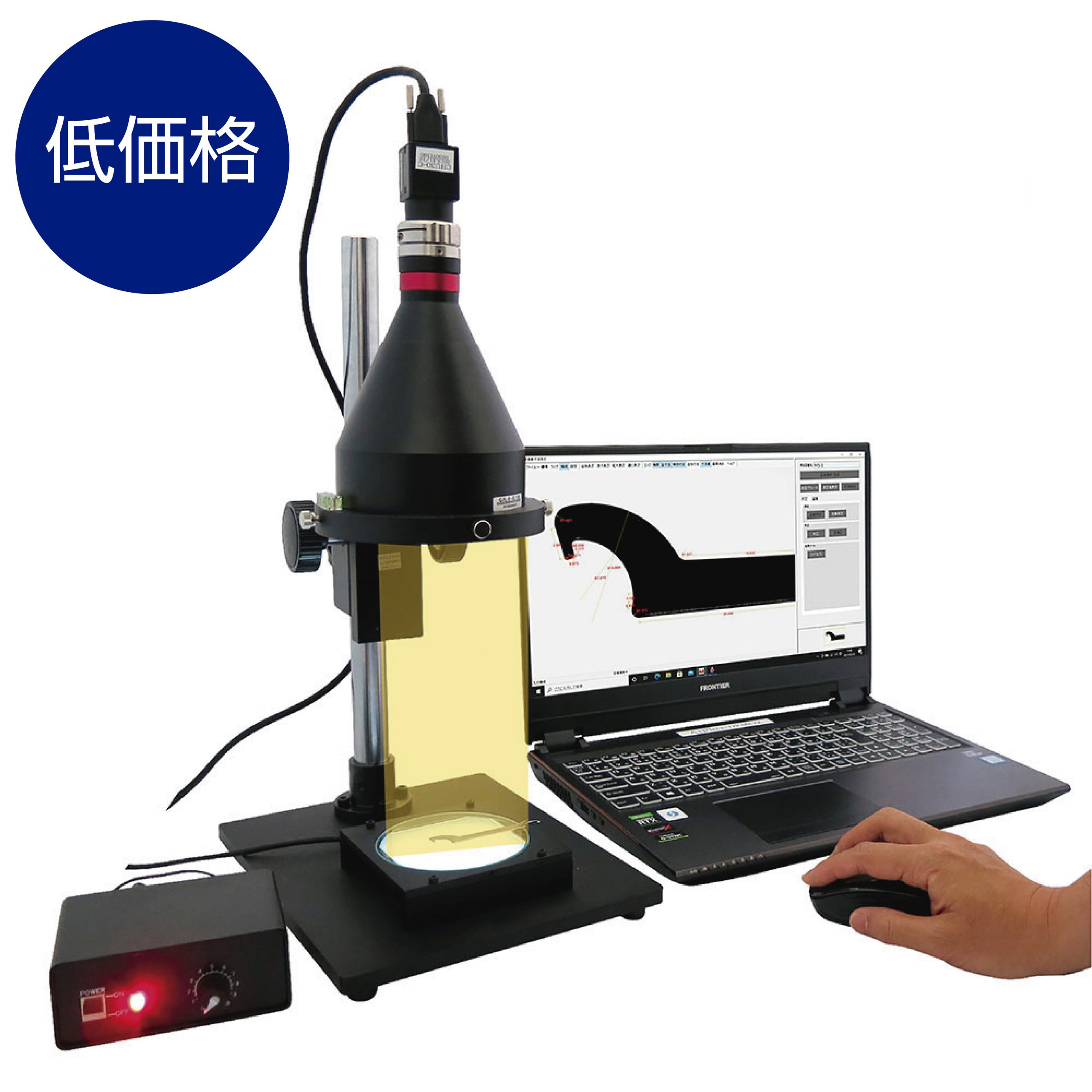

自動画像寸法測定システム AT-Measure ST1

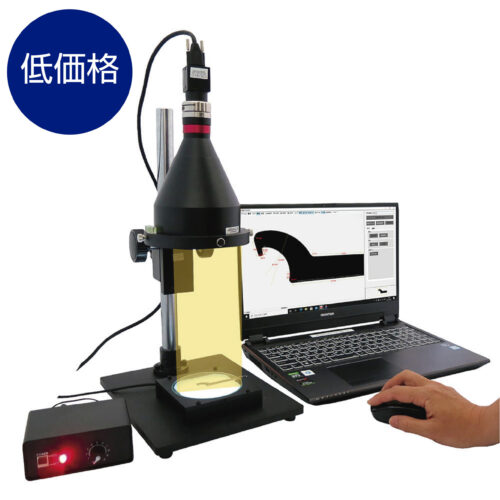

AT-Measure ST1
980,000円 (税抜)

とにかく簡単!クリックするだけ



ここがポイント



●両側テレセントリックレンズ採用で精度の高い自動画像寸法測定が可能!

●とにかく簡単!クリックするだけで画像中寸法を自動測定



パソコンは付属しません。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 7日
製品納期: 10日
phone06-6364-3000

自動画像寸法測定システム

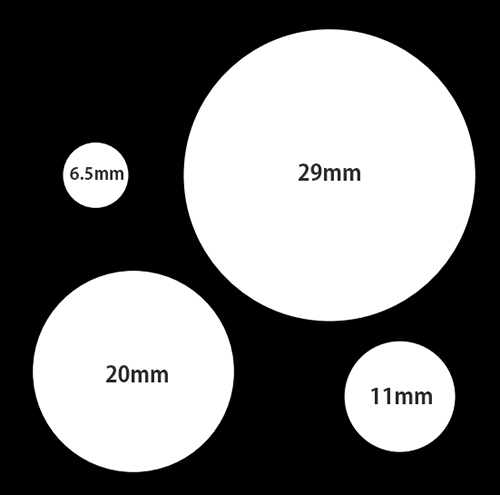

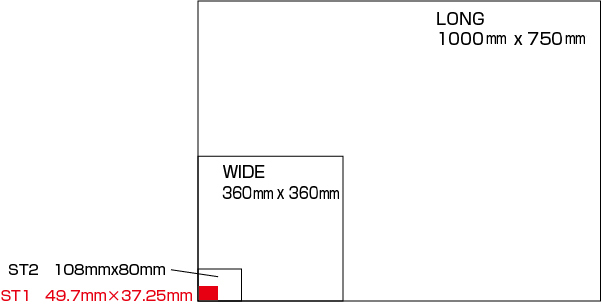

~AT-Measureシリーズ 視野範囲の比較~
AT-Measureシリーズ 視野範囲の比較

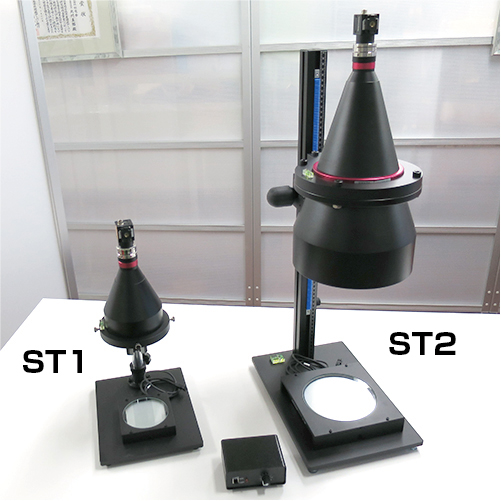

~AT-Measureシリーズ ST1 ST2のサイズ比較~
AT-Measureシリーズ ST1 ST2のサイズ比較




とにかく簡単!

簡単設定

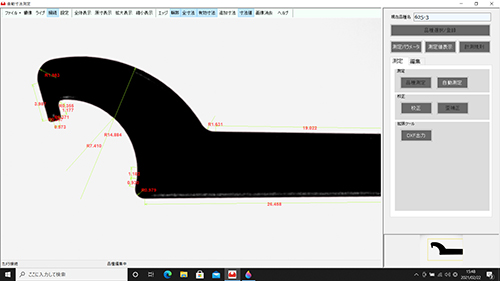

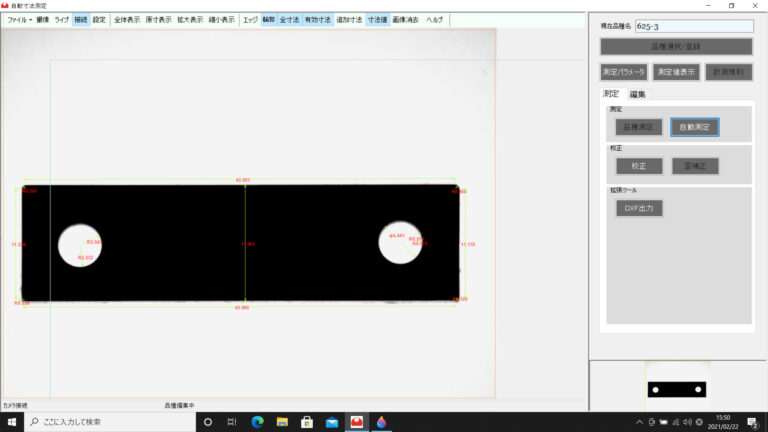

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。

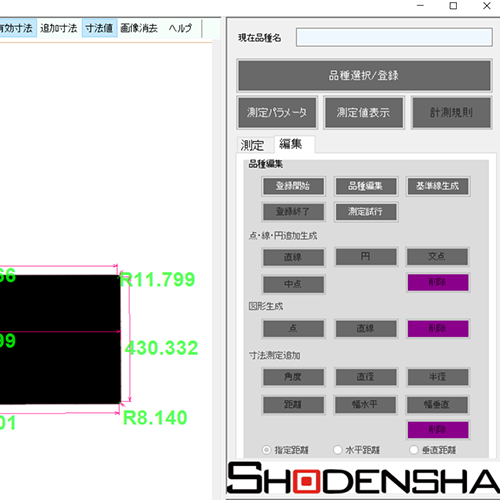

その後、測定したい箇所を自由に編集・追加し、品種登録します。
簡単設定




簡単!位置合わせ不要

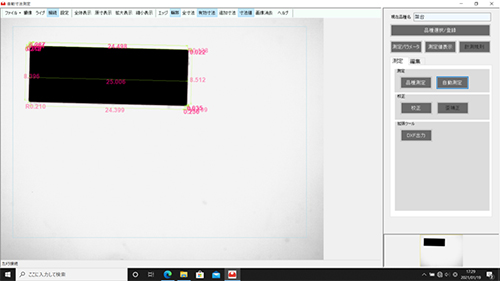

測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。

位置合わせ不要

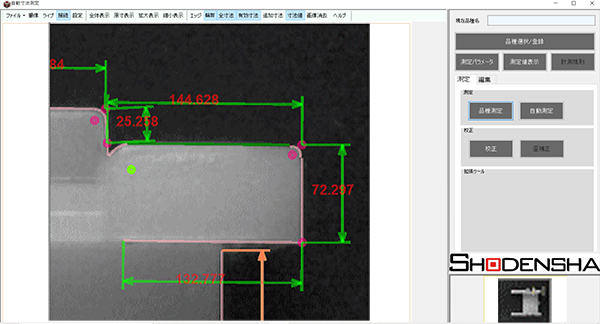

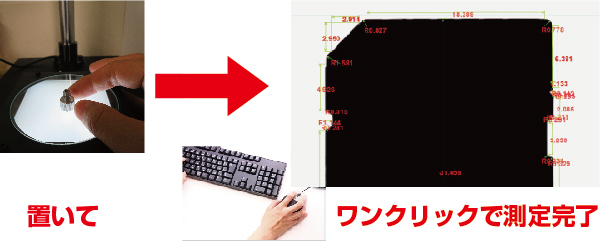

簡単に自動測定
対象物を置き、ワンクリックするだけ!
品種登録した箇所を自動寸法測定します。

自動測定




簡単データ保存

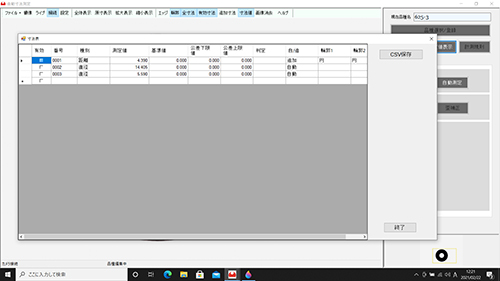

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
簡単データ保存




とにかく高精度

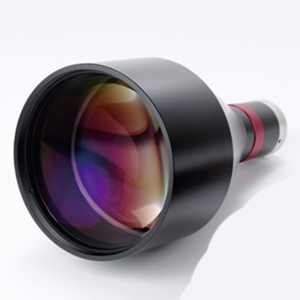

両側テレセントリックレンズ採用
両側テレセントリックレンズ採用で画像の歪みがなく、高精度な寸法測定を実現
両側テレセントリックレンズ

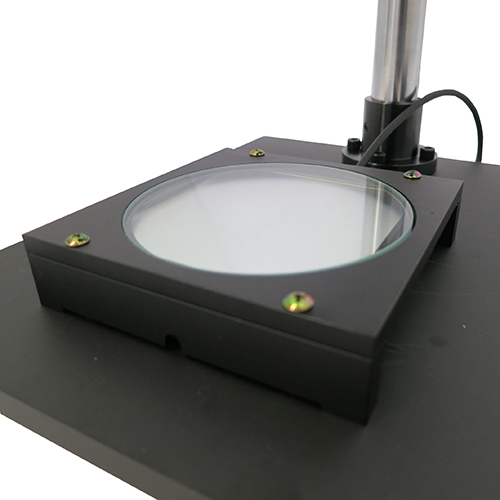

平行光透過照明採用
平行光透過照明採用で対象物への光の回り込みが少なく、輪郭が鮮明、エッジが強調され高精度な寸法測定を実現
平行光透過照明採用

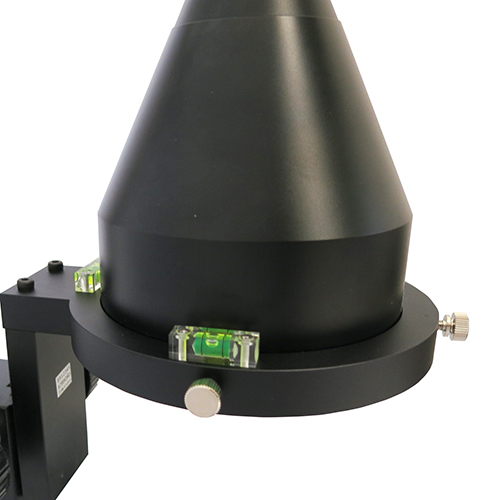

専用水平器付きスタンド採用

より高精度な寸法測定のため、専用スタンドには水平器がついております。
専用水平器付きスタンド




校正用ガラススケール付属

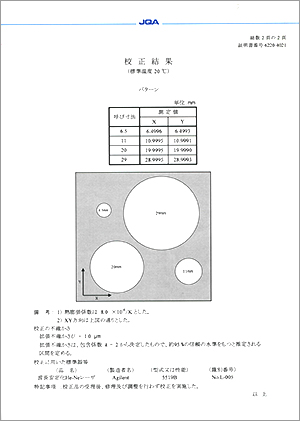

校正用ガラススケールには校正証明書を付属させることも可能です。(有償)
校正用ガラススケール

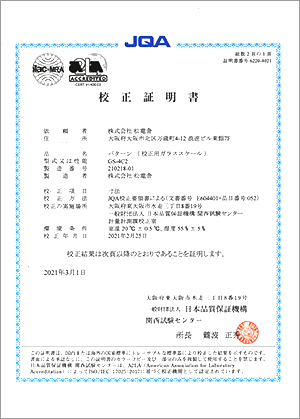

校正証明書
校正証明書




だから高精度
だから 高精度!!




精度について

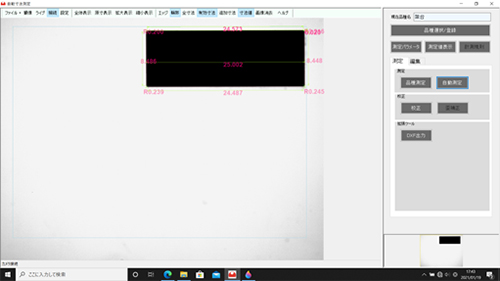

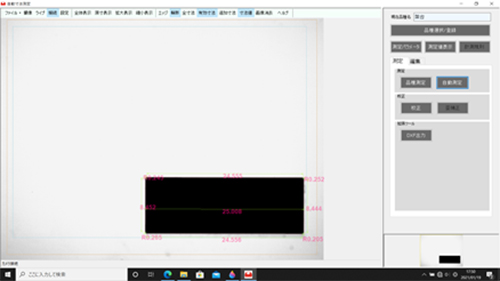

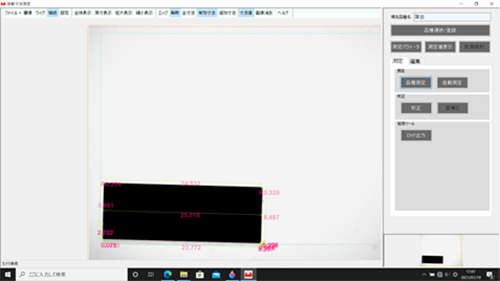

弊社テストでは、25mmのブロックゲージを使用し、
その1/1000である精度25μm以内に収まる高精度!

また画面内ならどこでも上記精度を実現しました。
ブロックゲージ
ブロックゲージ
ブロックゲージ
ブロックゲージ




その他機能

OK/NG判定できる

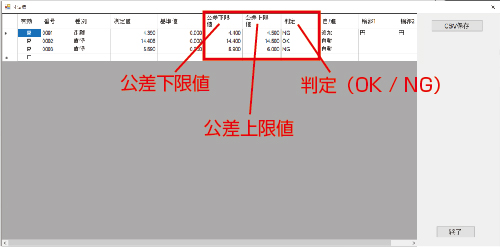

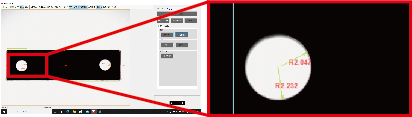

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
OK/NG判定




ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
ピンポイントデジタルズーム機能

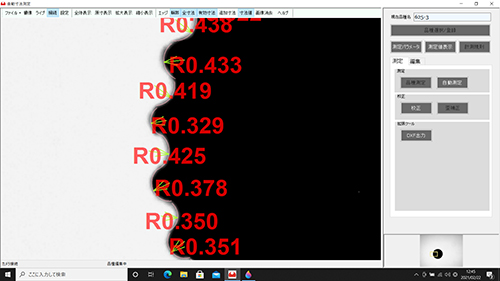

測定サンプル写真

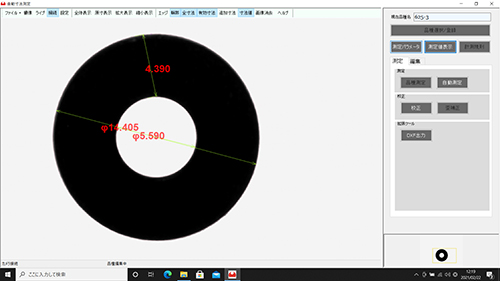

ワッシャー
-ayssaw
ワッシャー
金属板
金属板
特殊工具
特殊工具
ギヤ
ギヤ

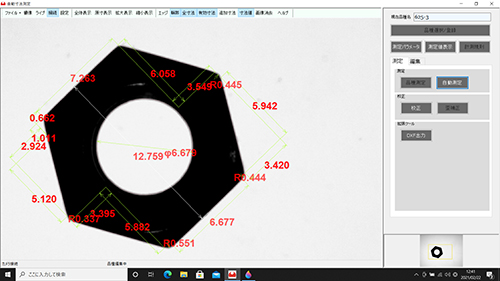

六角ナット
六角ナット




設定方法 動画









仕様
型番 AT-Measure ST1
視野範囲 49.7mm×37.25mm
作動距離 228mm
被写界深度 34.8mm
測定精度 ±25μm
カメラ画素数 500万画素
耐荷重 2kg
寸法・重量 210x255x420mm 約7kg
標準装備品 両側テレセントリックレンズ、500万画素USB3 Visionカメラ、平行光透過照明、水平器付き専用スタンド、校正用ガラススケール、自動画像寸法測定ソフトAT-Measure
※パソコンは付属しません。




動作環境

パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。



対応OS Windows 8、8.1、10(64bit)
CPU Intel Core i3以上
メモリ 8GB以上
