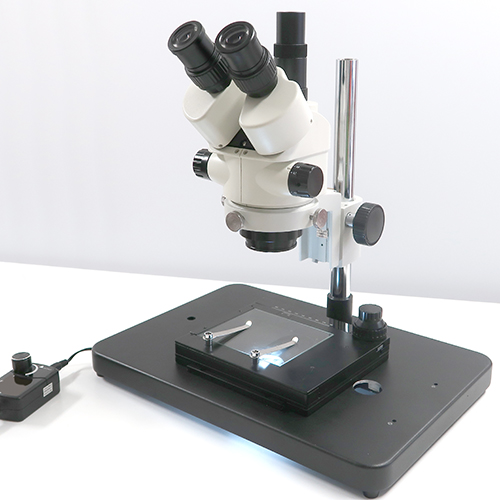

三眼式実体顕微鏡（透過照明・XYテーブル付） YM0745RT3-GAS3RD

¥ 205,000 + tax

位置合わせに便利な
透過照明　＋　XYテーブル付！

●位置出しに便利な透過照明＋XYテーブル付き
●7倍～45倍ズームレンズ
●作動距離100mm
●裸眼観察しながら三眼部でカメラの撮影も可能な分光タイプ
●接眼レンズはハイアイポイント対応

製品の特長

透過照明は下記のような観察に応用できます。
・対象物のエッジを影として外形観察
・フィルム等のピンホールチェック
・ノズルのつまり
・水溶液中の異物の確認

透過照明はベースの下に設置します。
透過照明はゴム足を付ければ自立します。

ノブを回すことで
X軸、Y軸にテーブルが動き、
位置調整がしやすくなります。

7倍～45倍のズームレンズ
サイドのダイヤルで倍率を連続可変することができます。

倍率以外にも左右両眼の視度調整と
眼幅調整が可能です。

仕様

トータル倍率	7倍～45倍
接眼レンズ	10倍（ハイアイポイント）
対物レンズ	0.7倍～4.5倍
視野数	20
鏡筒	三眼ヘッド（光路分光式）
作動距離	100mm
スタンド	透過照明対応XYテーブルのついたワイドベーススタンド
スタンドサイズ	[W]375×[D]255×[H]300mm

全て標準装備

関連製品

倍率を変えるための対物補助レンズ

・0.5倍補助レンズを使用すると　
　倍率：3.5倍-22.5倍　作動距離：156mm

・1.5倍補助レンズを使用すると
　倍率：10.5倍-67.5倍　作動距離：45mm

・2.0倍補助レンズを使用すると
　倍率：14倍-90倍
　作動距離が32mmとかなり近くなるため以下の注意が必要です。

※2倍の補助レンズ使用時のご注意

2倍補助レンズ使用時にリング照明をつけるとさらに作動距離が短くなり、
距離が近すぎるためにリング照明が均一に照射されづらくなります。
そのため2倍補助レンズ使用時は高輝度顕微鏡用薄型ツインアーム照明の使用をおススメします。

粉塵などから対物レンズの保護に最適

YMシリーズ用保護フィルター付アダプタ
MC-4849

3,000円（税抜）

無色透明の保護フィルター粉塵などからの保護に最適。
※対物レンズの先端に取り付けるため
　補助レンズとの併用はできません。

標準の10倍接眼レンズの代わりに使用できるオプション

顕微鏡の映像をPCやモニタに直接映し出せる顕微鏡用カメラ
