Long-range microscope

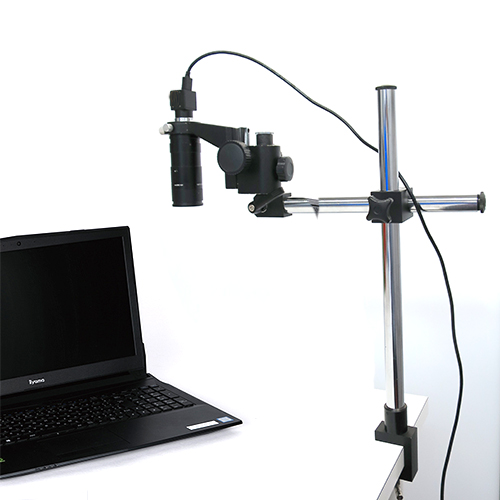

長距離観察USBマイクロスコープ（エッジ固定タイプ） LRA500CS-E
¥ 252,000 + tax
- Free demo machine rental
- USB3.0
驚きのロングレンジ！
400mm～200mmと長作動距離での観察が可能です。
●20万円台の低価格
●作動距離が長く、観察に最適
●お客様のご希望に合わせ、撮影ソフトウェア開発も可能
※照明はオプションです。
製品の特長
観察視野を妨げることなく、対象物を観ることができる為様々なレイアウトが可能。
検査や検品、大型対象物の観察など幅広い用途での使用が可能です。
- USB3.0接続
- 作動距離400mm～200mmの驚異のロングレンジ
※レンズに目盛がなく、ラッチ機能もないので、倍率を変えての寸法測定には不向きです。（倍率固定での測定には問題ありません。）
Observation from a long distance is possible.
Appearance from each working distance
For a working distance of 400 mm
For a working distance of 300 mm
For a working distance of 200 mm
・斜めからの観察も可能

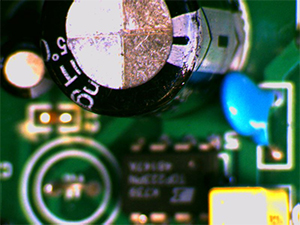

絞り付きレンズを採用で焦点深度の調整が可能

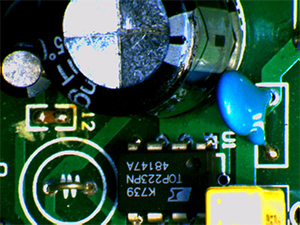

絞りを絞ると焦点深度が深くなります。
絞り付きレンズで綺麗に撮影するコツ
絞り付きレンズで綺麗に撮影するコツはこちらから（pdfが開きます）
カメラインストール方法

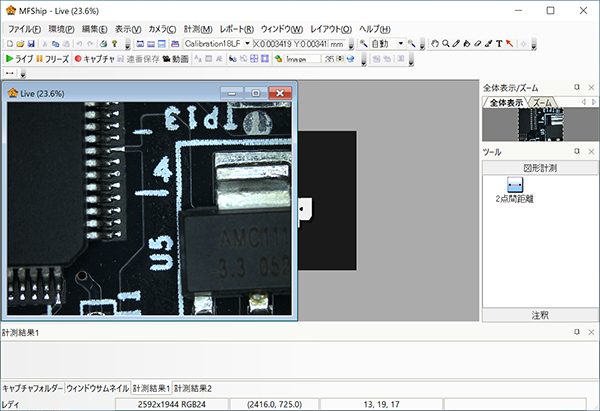

標準装備ソフトのご紹介（無償版）
標準装備の簡易計測ソフトの機能
- 静止画の保存
- 2点間距離測定
- スケール表示
- クロスライン・グリッドライン表示
- フィットイン機能、デジタルズーム機能
- 対応OS：Windows 10、11（64bit）
- ＊標準付属ソフトウェアは機能制限版です
- 2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。
＊校正用ガラススケールはオプションです。
※当マイクロスコープは倍率を変えての計測は向いておりません。
仕様
全体仕様
| 視野範囲 | 作動距離400mm時 倍率：3倍-30倍 113.0mmx85.0mm(3倍時)、 12.0mmx9.0mm（30倍時） |
|---|---|
| 作動距離300mm時 倍率：4倍-40倍 81.0mmx61.0mm（4倍時）、 8.1mmx6.1mm（40倍時） | |
| 作動距離200mm時 倍率：6倍-60倍 52.5mmx39.5mm（6倍時）、 5.2mmx3.9mm（60倍時） | |
| 撮像素子 | 1/2.5”CMOS |
| 画素数 | 500万画素 |
| ピクセルサイズ | 2.2μm×2.2μm |
| 代表的な解像度 （フレームレート※） | 2592×1944 （18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。 |
動作環境
| 対応OS | Windows 10 、11 |
|---|---|
| CPU | Intel core i5以上 |
| メモリ | 8GB以上 |
全て標準装備
ダウンロード
Dimension drawing
-
（pdf／61 KB）
-
（zip／1 MB）
-
（pdf／58 KB）
-
（zip／631 KB）
-
（pdf／85 KB）
-
エッジ固定スタンド（GR-STD10）_3DCAD(stp)
（zip／3 MB）
-
（pdf／52 KB）
-
（zip／4 KB）
Driver
-
（zip／278 MB）
Software Applications
-
（zip／180 MB）
This cannot be used in a 32-bit environment.
If the paid-version USB key is not inserted, the software will launch with limited functionality.
Instruction manual and others
-
（pdf／513 KB）
In Japanese
-
（pdf／548 KB）
In Japanese
-
Camera I/O Terminal Specifications
（pdf／590 KB）
In Japanese
よくある質問
オプション
Optional lighting is available here.
Flexible LED spot lighting
SPF-FL3
50,000円（税抜）
Flexible spot lighting is effective for illuminating specific points on a target.
By adjusting the angle, you can suppress reflections when viewing objects prone to glare.
However, since the light is focused on a specific point, it is less suitable for illuminating the target evenly.
Observation is possible with reduced reflection.
There is unevenness in the light; the illumination is not uniform.
Long-range illumination ring light
VLR-15D103WD-CH1T-RA46
199,000円（税抜）
With standard ring lights, the light intensity was insufficient to adequately illuminate the target when the working distance exceeded approximately 200 mm.
This long-range ring light features a 15° illumination angle, enabling it to provide sufficient light intensity even at distances of 200 mm to 400 mm.
While ring lights can illuminate targets evenly, highly reflective surfaces can cause light to reflect back, resulting in halation.
Light strikes the surface evenly, causing surface dirt to stand out.
Halation occurs because light strikes directly.
実はXYテーブルを使えます！
据え置きタイプのXYテーブルがあります。
ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。
