Hybrid camera
ハイブリッドハイビジョンカメラ（計測機能・描画機能付）
¥ 232,000 + tax
- Free demo machine rental
- FULL HD
- Measurement function
- No PC required
PC不要！ソフト不要！で簡単計測・ライン発生
●任意クロスライン・同心円・角度線機能付
●計測機能付（PC本体不要！モニタ上で計測可能）
●画像保存可能。カメラ本体に画像保存機能が付属
●ハレーション抑制機能付（HDR機能付）
●ご注意●
※1 ラッチ機能がなく焦点・作動距離を変更しても使用できる低倍率レンズ（SDS-LRS）や固定焦点レンズでは
倍率の再現性がとれないため計測機能付ハイビジョンカメラとの使用は向きませんので、お気を付けください。
※2 光学倍率0.1倍以上のレンズをご使用ください。校正サイズが決まっているため0.1倍以下では校正が行いづらくなってしまいます。
※HDMIケーブルは別売です。
※レンズが別途必要です。
製品の特長
任意クロスライン・同心円・角度線機能付
任意クロスライン発生機能
任意の位置にクロスラインを 発生させることができます。
ラインの色は自由に 設定していただけます。

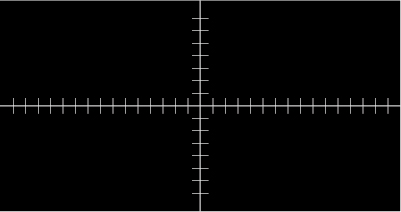

目盛表示
目盛表示（間隔変更可能）
同心円発生機能
クロスラインのクロスポイントを 中心に同心円を発生させることが できます。（最大5本まで）
ラインの色は自由に 設定していただけます。
角度線発生機能
クロスラインのクロスポイントを 始点に角度線を発生させる ことができます。
任意の角度に設定できます。 （最大5本まで）
ラインの色は自由に 設定していただけます。

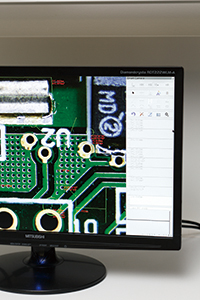

計測機能付

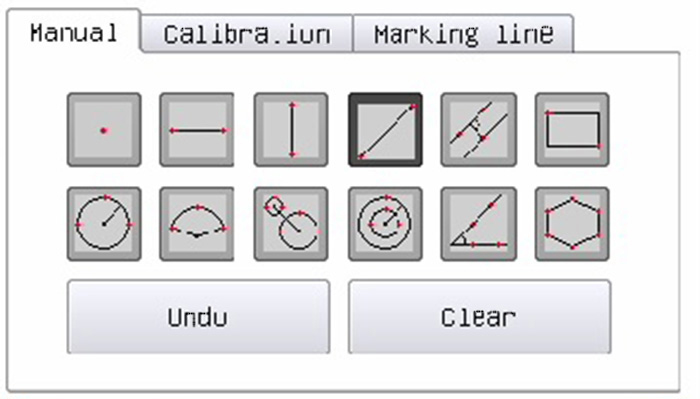

PC不要！モニタ上で計測が可能！
２点間距離
垂線
４点角度
円弧
円の半径
２円中心距離
四角形の面積と
四角形の周の長さ
多角形の面積と
多角形の周の長さ
平行線距離測定

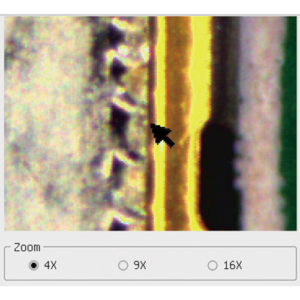

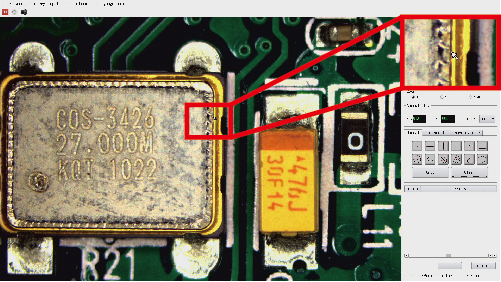

計測アシスト機能付属
4倍、9倍、16倍から拡大率をお選びいただけます。
人的誤差を大幅軽減！
エッジ部分にマウスカーソルを近づけると
自動的にエッジを読み取り、
マウスカーソルの色が白から黒に変わります。
それによりマウスクリックの人的な誤差を軽減し
より正確な計測が可能になります。
その他の機能

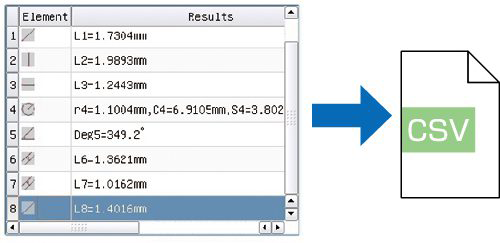

データ抽出機能
CSVデータは付属のUSBメモリに保存されます。
画像保存可能！
付属のUSBメモリに
静止画を保存できます。
（JPEG/BMP形式選択可能）
ワンタッチで画像を保存
できます。
Wide Dynamic Range (with HDR function)
It features a function that enables a wider dynamic range compared to standard images.
This helps minimize the loss of detail in shadows (black crush) and highlights (blown-out highlights), even in images with high contrast.
By utilizing this HDR compositing function, you can capture footage with reduced halation.
What is the High Dynamic Range (HDR) function? → Click here (In Japanese)
簡単設定！簡単操作！簡単保存！
直結の簡単接続。
ソフトは不要
仕様
カメラ仕様
| 撮像素子 | 1/2.8インチCMOS 200万画素 SONY IMX290 |
|---|---|
| 最大解像度 | 1920×1080（フルハイビジョン） |
| フレームレート （表示速度） | 60fps（1920×1080時） |
| モニタ接続 | HDMIケーブル（※オプション） |
| 電源 | DC12V |
| 最大消費電力 | 20VA以下 |
| 付属品 | ACアダプタ、USBメモリ（16GB)、 マウス、校正用ガラススケール （レンズ、HDMIケーブル別売です。） |
| 動作環境 | 湿度 5%～85% 温度 0~60° |
| マウント | Cマウント |
| 任意ラインの太さ | 1ドット |
セット内容
・ACアダプタ
・USBメモリ（16GB）
・マウス
精度：±0.003mm
ダウンロード
Dimension drawing
-
（pdf／63 KB）
-
ハイビジョンカメラ（GR200HD2）_3DCAD(stp)
（zip／279 KB）
よくある質問
オプション
オプションケーブル
HDMIケーブル HDMI-2m
2,000円（税抜）
小型フルハイビジョンモニタ
他にも豊富なオプションをご用意！
固定焦点レンズ・ケーブル・その他オプションを多数取り揃えております。
セミカスタムについて
ハイビジョンカメラのカスタマイズが可能になりました！！
御社オリジナルのカメラを製作することが可能です。
カメラ本体内にメモリを積み、その中にプログラムするのであまり複雑なことはできませんが、 斜め線を表示させる、マーキングを表示させる、同心円を表示させる、2画面表示等の簡単な機能を付加したマイクロスコープ／カメラのカスタマイズを承ります。
1台からのご注文が可能です。
