マイクロスコープ オプション
マイクロスコープ用 ハレーション除去セット GR-HL
¥ 75,000 + tax
- デモ機無料貸出
入光側・発光側、両方に偏光フィルターを取りつけることで
ハレーションを大幅に除去できます。
●金属などを観察した場合に起こる光の反射やその周辺の白とび(＝ハレーション)を大幅に抑制、軽減、反射除去することが可能
●標準スタンド・小型スタンドに取付可能
製品の特長

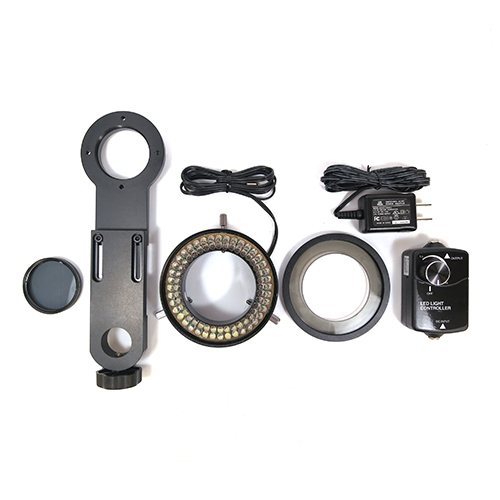

レンズの先端とLEDリング照明の両方に偏光フィルターを取り付けたマイクロスコープ用ハレーション除去セットです。
金属などを観察した場合に起こる光の反射やその周辺の白とび(＝ハレーション)を大幅に抑制、軽減、反射除去することができます。
φ25mmまたはφ20mmの支柱に取り付け可能です。
※作動距離110mm以上のマイクロスコープ、または焦点距離が25ｍｍ以上の固定焦点レンズでご使用いただけます。
詳細はお問い合わせ下さい。
マイクロスコープ用ハレーション除去セットとは？
入光側・発光側、両方に偏光フィルターを
取りつけることでハレーションを大幅に除去できます。
ハレーション除去セット使用時の比較画像
＜基板上のハンダや金属端子の場合＞
使ったマイクロスコープ
偏光マイクロスコープ
LEDリング照明を使用し観察すると（左の写真）ハンダ部や金属端子部で表面反射やハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減できます。
＜ビニールの表面＞
使ったマイクロスコープ
偏光マイクロスコープ
LEDリング照明を使用し観察すると（左の写真）、ビニールの表面部でハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減され、模様のエッジ部分まで観察できるようになりました。
＜保存スティック内のICチップ＞
使ったマイクロスコープ
偏光マイクロスコープ
偏光マイクロスコープで観察すると通常のLEDリング照明で観察した左の写真では見えなかった、
保存スティック内のICチップ上の印字や足番号認識のためのくぼみが確認できるようになりました。
＜ICの印字＞
使ったマイクロスコープ
偏光マイクロスコープ
＜半田部＞
使ったマイクロスコープ
偏光マイクロスコープ
＜反射率の高い部分と低い部分が混在する対象物＞
使ったマイクロスコープ
偏光マイクロスコープ
＜フィルム上の印刷フィルム上の印刷＞
使ったマイクロスコープ
偏光マイクロスコープ
＜白い樹脂の凸文字（エンボス部）＞
使ったマイクロスコープ
偏光マイクロスコープ
使用例
ダウンロード
Dimension drawing
-
（pdf／60 KB）
-
（zip／94 KB）
-
（pdf／75 KB）
-
（zip／464 KB）
よくある質問
関連製品
