GigE Vision camera with Rolling shutter

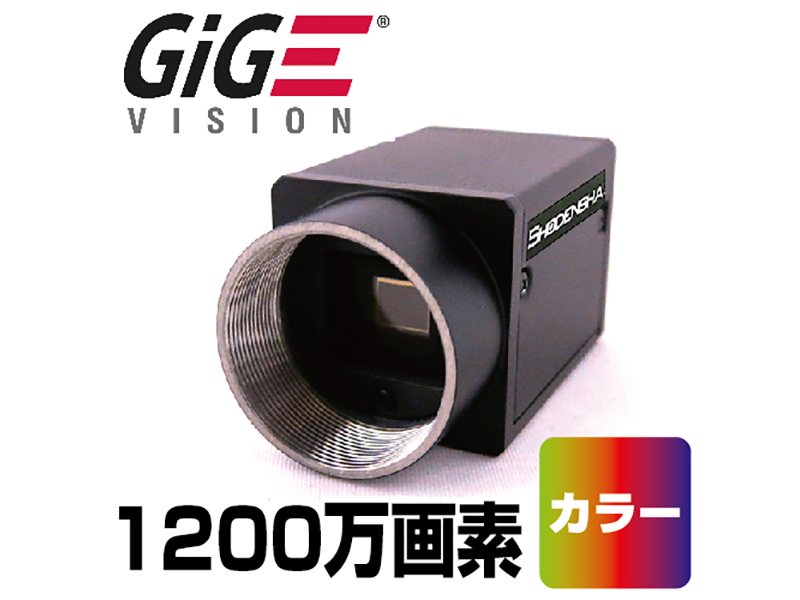

GigEカメラ（1200万画素・カラー） EG1200-C
¥ 92,000 + tax
- Free demo machine rental
国際的工業用カメラ規格GigE Visionに準拠した
軽量・小型のコンパクトサイズのCマウントカメラ
外部トリガー端子付きで現場ですぐに使えるオプションも多数ご用意
LANケーブル（Cat.6）で100mまで延長可能！
（光ファイバケーブルでさらに延長可能）
RoHS・CE・KCにも対応！海外向け製品への組込用途にも対応可能！
レンズ、照明、ソフトをすべて含めてサポート出来ます！
※別途PoE電源必要（クラス0）。PoE電源はこちら
※レンズが別途必要です。
※1200万画素、2000万画素の高解像度のカメラは基本的にCPUパワーと多くのメモリを必要とするため
CeleronやPentium、Atomのような処理能力が低いCPUは非推奨です。
製品の特長
外部トリガー入力、ストロボ出力に対応したCマウントカメラです。
使いやすい日本語のViewerソフトウェアが標準付属します。
オプションとして現場ですぐに使えるソフトウェアシリーズも豊富にご用意！
ソフトウェア開発に便利なサンプルSDKも標準付属
SONY IMX226撮像素子採用
同タイプのモノクロ仕様はこちら
Key Features of Recommended GigE Cameras
1.Lightweight and compact size
GigE cameras are ultra-compact!
2.Compliant with GigE Vision, an international industrial camera standard for industrial machine vision systems.
What is GigE Vision?
This is a camera interface standard for image processing based on the Ethernet communication standard (IEEE 802.3), managed by the Automated Imaging Association (AIA).
| Transmission speed | 1Gbps |
| Receiving device | PC-integrated LAN or Gigabit NIC (Network Interface Card) |
| Cable | Cat.6 copper cable 100m Fiber optic cable 5,000m |
| Connector | ・Copper Ethernet ・Copper Ethernet with screw locking ・Fiber optic Ethernet cable |
| Camera Power Supply | Powered via Ethernet cable (PoE) or an external power source. |
| Other features | Multi-camera capability is available. |
Shodensha’s GigE cameras comply with the GigE Vision 1.2 standard.
3.Equipped with an external trigger terminal
Equipped with external trigger and strobe output terminals.
General-purpose I/O terminals also come as standard!
This makes system integration easier.
I/O cables are sold separately. (Click here for product details)
4.A wide range of options available!
We offer a wide range of options, including fixed-focus lenses, telecentric lenses, cables, application accessories, LED lighting, and camera stands.
*All necessary options can be provided with the demo unit.
4つの運用方法
松電舎のGigE Visionカメラは 4通りの使い方ができます。
（クリックすると詳細が開きます。）
標準付属の日本語Viewerソフトウェアで静止画保存ができます！（Windows）
手にしたその日から検査・観察を簡単にスタートできます！
Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。
静止画の保存が可能です。
動画を保存したい方は圧縮長時間録画ソフトウェア ShinTriggerRECをお使いいただけます。
映像入力装置として使えます（Windows ）
本製品はGigE Vision規格に準拠しており、HALCONやLabVIEWなどの主要な画像処理ソフトウェアでもご使用いただけます。
お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。
なお、各ソフトウェアでの導入方法や設定につきましては、当社ではサポートいたしかねます。
ご使用にあたっては、各ソフトウェア提供元へ対応状況や設定方法をご確認いただきますようお願いいたします。
| HALCON | MVTec Software社 |
|---|---|
| LabVIEW | National Instruments社 ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。 |
| VisionPro | Cognex社 |
| MIL（Matrox Imaging Library） | Zebra Technologies社 |
| Adaptive Vision Studio | Future Processing社 |
| MatLab | MathWorks社 |
■Windowsの場合
カメラにSDKが標準付属（付属のCD内）
サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。
ドライバー＆SDKはこちらからでもダウンロードいただけます。
※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
メモリやポインタなどのC言語の知識がある程度必要です。
プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はお問合せください。
■Linuxの場合
SDKはダウンロードをお願いしております。（カメラには付属しません。）
サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。
Linuxには様々なディストリビューション（種類）があるのでご確認ください。
→ 詳細はこちらから
※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
メモリやポインタなどのC言語の知識がある程度必要です。
プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はお問合せください。
また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。
プログラムはちょっと･･･という方でも安心！
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。
カメラを使用する（Windows）
市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば！
低価格でできたらいいな、ができました！
単機能トリガー撮影ソフトウェアがオススメです。
またトリガー撮影ソフトウェアのカスタマイズも承ります。
詳細はこちらからご覧ください。→ShinTriggerF
詳細はこちらからご覧ください。→ShinTriggerQ
4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら
仕様
製品仕様
| 型番 | EG1200-C |
|---|---|
| 撮像素子 | 1/1.7インチ CMOS 1200万画素 Sony社 IMX226 |
| ピクセルサイズ（μm） | 1.85×1.85 |
| 最大解像度 | 4024×3036 |
| フレームレート※1 | 9.6fps |
| 最小露光時間（μsec） | 34 |
| ダイナミックレンジ | 70.5dB |
| S/N比 | 40.5dB |
| シャッター方式 | ローリングシャッター |
| 電源 | DC12V もしくは PoE（クラス0） |
| 消費電力 | DC12V時 定格 2.9 W |
| サイズ／重量 | 29mm × 29mm × 42mm／68g |
| マウント | Cマウント |
| インターフェース | GigE |
| 映像形式 | Bayer・YUV・RGB |
| 対応OS | Windows 10、11 |
| 温度環境（周囲温度） | 動作時 0℃～50℃ 保管時 -30℃～70℃ |
| 認証 | CE / FCC / RoHS / KC |
※1： Bayer 8bit時
What is the difference between a rolling shutter and a global shutter?
(Opens the technical site operated by Shodensha. In Japanese)

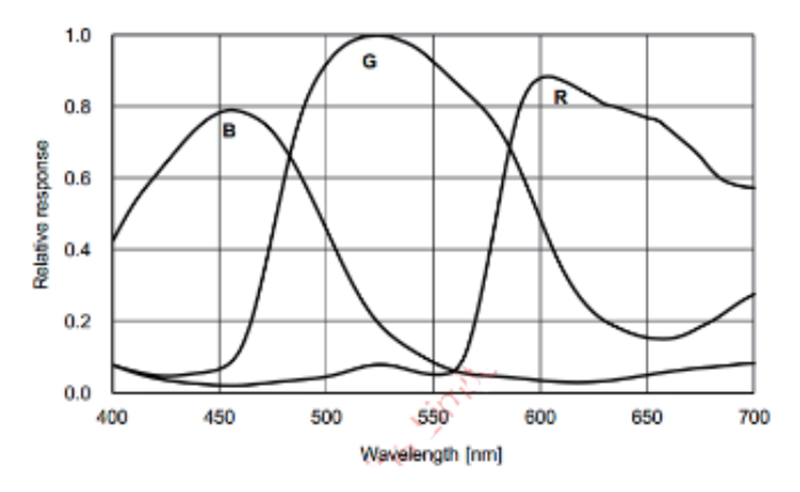

分光感度特性
付属品
- CD-ROM（日本語Viewerソフトウェア・ドライバ・SDK・取扱説明書PDFファイル）
- 三脚アダプタ標準付属
※カメラ用電源は別売です。製品詳細はこちらから。
ダウンロード
Dimension drawing
-
（pdf／60 KB）
-
（zip／481 KB）
Driver
-
（zip／278 MB）
Software Applications
-
（zip／180 MB）
This cannot be used in a 32-bit environment.
If the paid-version USB key is not inserted, the software will launch with limited functionality.
Instruction manual and others
-
GigE Camera Driver Setup Procedure
（pdf／155 KB）
In Japanese
-
（pdf／203 KB）
In Japanese
-
Camera I/O Terminal Specifications
（pdf／590 KB）
In Japanese
