溶接溶け込み量測定セット YTG500CS-MFS

YTG500CS-MFS
391,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





溶接溶け込み量の寸法測定を効率化!
本格仕様マイクロスコープと測定機能充実ソフトウェアのセットです。

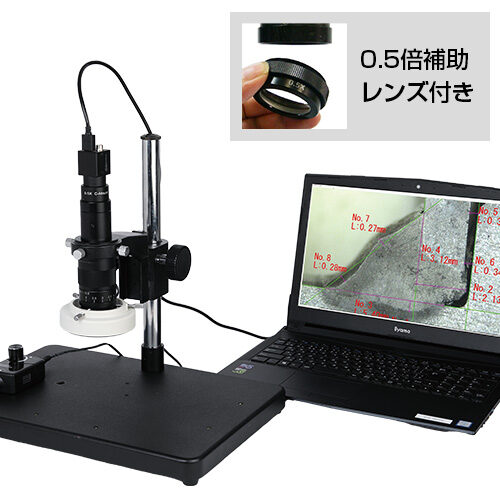

「本格仕様のマイクロスコープ」に「0.5倍補助レンズ」と「計測ソフトウェア」が付属したセット



<計測ソフトウェア>

●ワンクリックで基準線作成可能
●豊富な計測項目
●エッジ自動フィット機能で正確測定
●Excel出力もワンクリックでレポート作成簡単



※ノートPCは付属しません。

電子カタログを見る
製品のお問い合わせ
デモ機納期:
製品納期:
phone06-6364-3000

寸法計測時に便利な機能が充実!

測定ソフトウェア「MFShip」の特徴

「MFShip」は、計測をアシストする機能が充実しており、手間取る溶接の溶け込み量計測においても効率的に行えます。

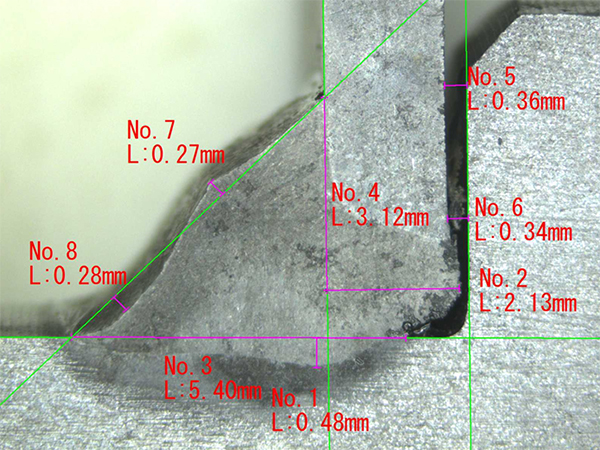

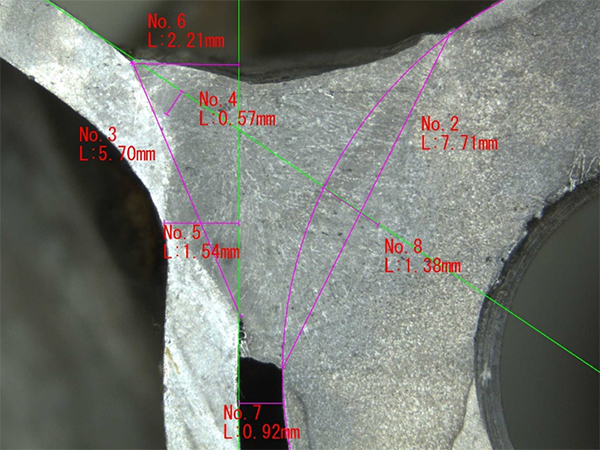

<MFShipを使用して寸法計測>

溶接溶け込み寸法計測セット溶接溶け込み寸法計測セット

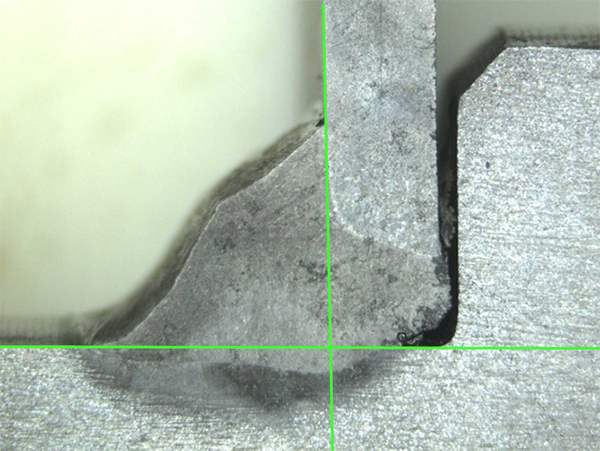

・クロスラインの発生

任意の場所をマウスクリックすることにより、画面に対してクロスラインを発生させます。
ズレていれば、再度クリックすることで簡単にライン位置を変更できます。



溶接溶け込み寸法計測セット_クロスライン発生


*色の変更、線幅の変更も可能!

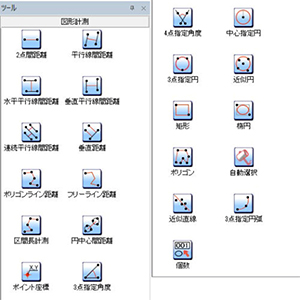

・豊富な計測項目

多彩な計測項目があり、実際の計測はもちろん、基準線としても活用できます。
基準線として活用する場合は、測定値表示をOFFにできます。
また計測ラインや数値は1本ごとに表示色を変更できます。



溶接溶け込み寸法計測セット_計測項目




<測定機能(一例)>

・二点間距離 ・平行線間距離 ・水平平行線間距離 ・垂直平行線間距離
・垂直距離 ・円中心間距離 ・ポイント座標

・3点指定角

・4点指定角

・3点指定円 ・近似円 ・矩形

・楕円

・近似直線

・3点指定円










その他の便利な機能

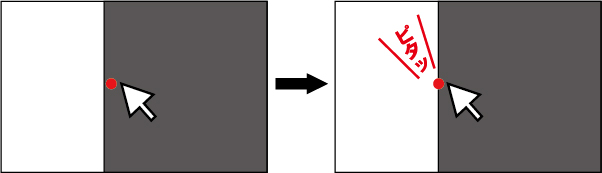

・エッジ自動フィット機能

マウスカーソルを計測したい線付近に近づけると、エッジに自動的にフィットします。
そのため、測定者による人的誤差を軽減し、正確な測定が可能!

溶接溶け込み寸法計測セット_エッジ自動フィット

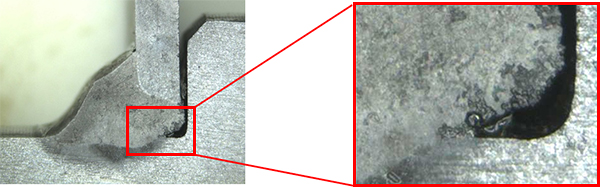

・ピンポイントデジタルズーム機能

マウスのホイールを回すことでマウスカーソルが指示している点を中心にして、デジタルズームにて拡大・縮小できます。
直感操作でズームでき、とても便利な機能です。

溶接溶け込み寸法計測セット_デジタルズーム

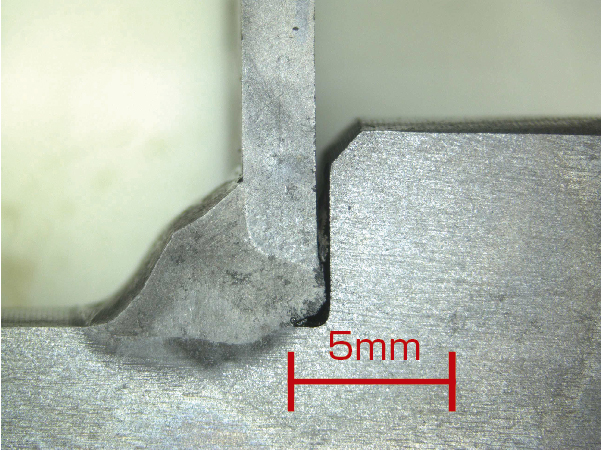

・スケール表示

任意のサイズで任意の場所にスケール表示ができます。

溶接溶け込み寸法計測セット_スケール表示

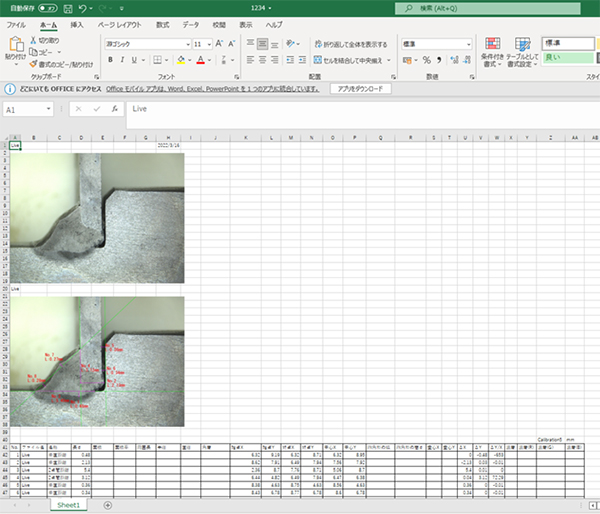

・ワンクリック一発レポート機能

ワンクリックで、Excelへ計測データを転送することが可能です。
生画像、計測値・ライン入画像、計測値が一発でExcel出力されるので、レポート作成の時間が短縮され、非常に便利な機能です。

溶接溶け込み寸法計測セット_Excel出力機能








その他の特徴

マイクロスコープはズームレンズ搭載の本格仕様

光学6倍比ズームレンズ搭載でトータル倍率25倍~140倍

*付属の0.5倍補助レンズを使用すれば、トータル倍率12倍~70倍

USBマイクロスコープ








セット内容

USB3.0マイクロスコープ
TG500CS

●詳細はこちらから
USBマイクロスコープ




0.5倍補助レンズ
(TGシリーズマイクロスコープ・
SDS-M用 )
TG-0.5

●詳細はこちらから
0.5倍補助レンズ

高機能画像処理計測ソフトウェア
MFShip

●詳細はこちらから




全体仕様

USB3.0マイクロスコープ TG500CS全体仕様
トータル倍率 25倍-140倍 ※倍率は17インチモニタ換算の計算値
作動距離 90mm ※倍率に関わらずほぼ一定です。
視野範囲 16.0mmx12.0mm (25倍時)
2.7mmx2.0mm (140倍時)
撮像素子 1/2.5”CMOS
画素数 500万画素
ピクセルサイズ 2.2μmx2.2μm
代表的な解像度
(フレームレート※)
2592×1944(18fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。





USB3.0マイクロスコープ TG500CS動作環境
対応OS Windows7、8、8.1、10、11
CPU Intel core i5以上
メモリ 8GB以上





TG500CS 0.5倍補助レンズ装着時
作動距離 視野範囲
160mm 32.0mmx24.0mm(12倍時)
5.4mmx4.0mm(70倍時)





高機能画像処理計測ソフトウェア MFShip動作環境
対応OS Windows 10、11(64bit)
CPU Core-i3相当 または 2.0GHz以上
メモリ 8GB以上(64bit)
ディスプレイ フルカラー1280×1024以上
インターフェイス USB2.0以上 1ポート
