●物体側、像側ともテレセントリック構造の両側テレセントリックレンズです。
●視野による画像のゆがみがなく、奥行きのある部品の形状測定精度を大幅に改善
●より高精度な測定をする場合に使用すると効果的
- デモ機納期: 1～3日
- 製品納期: 7日

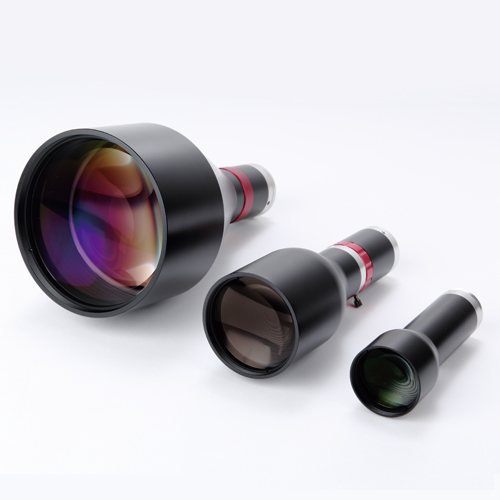

両側テレセントリックレンズ
- 190,000円～980,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。視野による画像の歪みが少なく、
奥行きのある部品の形状測定精度を大幅に改善
| 型番 | RT0053 | RT1 | RT3 | RT5 |
|---|---|---|---|---|
| 光学倍率 | 0.053ｘ | 0.1ｘ | 0.3ｘ | 0.5ｘ |
| 作動距離 （W.D） |
318±5mm | 228±4mm | 110±2mm | 65±1ｍｍ |
| 被写界深度 | 157mm | 34.8mm | 6mm | 5mm |
| 開口数 （N.A） |
0.0058 | 0.01 | 0.04 | 0.05 |
| 光学ディストーション | 0.1 | 0.01 | 0.01 | 0.1 |
| マウント | Cマウント | Cマウント | Cマウント | Cマウント |
| 対応カメラ | 1/1.8″ | 1/1.8″ | 2/3″ | 2/3″ |
| 視野範囲 2/3インチカメラ (H x V) |
—— | —— | 29.3mmx22.0mm | 16.9mmx14.2mm |
| 視野範囲 1/1.8インチカメラ (H x V) |
134.0mmx100.0mm | 63.1mmx47.3mm | 23.6mmx17.7mm | 13.3mmx10.8mm |
| 視野範囲 1/2インチカメラ (H x V) |
120.6mmx90.0mm | 56.8mmx42.6mm | 21.3mmx16.0mm | 12.0mmx9.6mm |
| 視野範囲 1/2.5インチカメラ (H x V) |
110.0mmx80.0mm | 45.4mmx34.0mm | 17.0mmx12.8mm | 9.6mmx7.6mm |
| 視野範囲 1/3インチカメラ (H x V) |
80.4mmx60.0mm | 42.6mmx31.9mm | 16.0mmx12.0mm | 8.0mmx6.4mm |

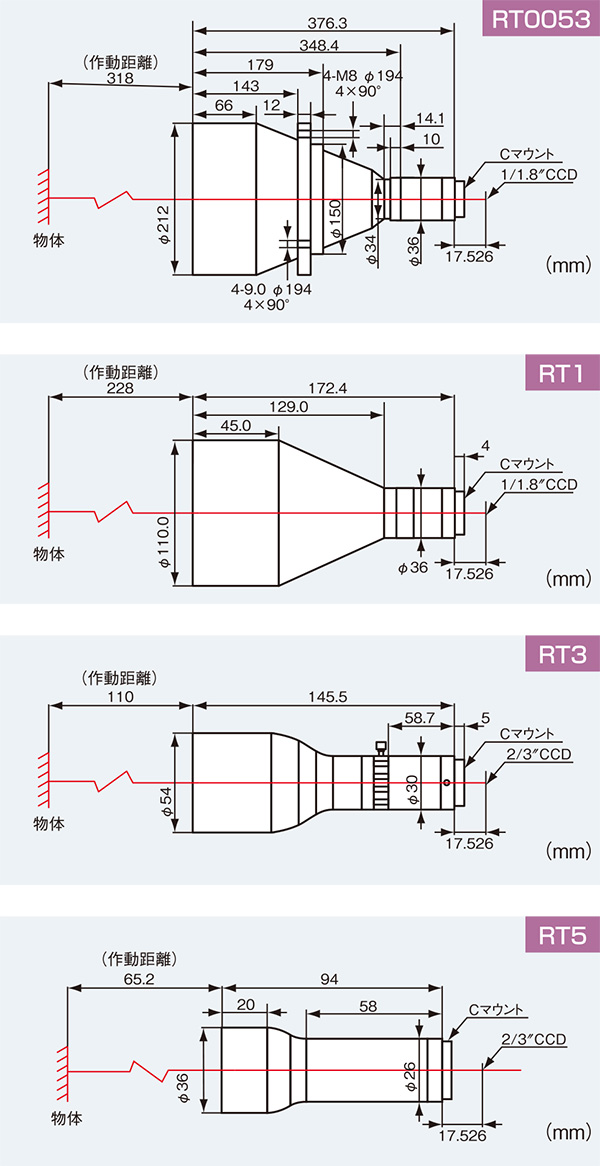

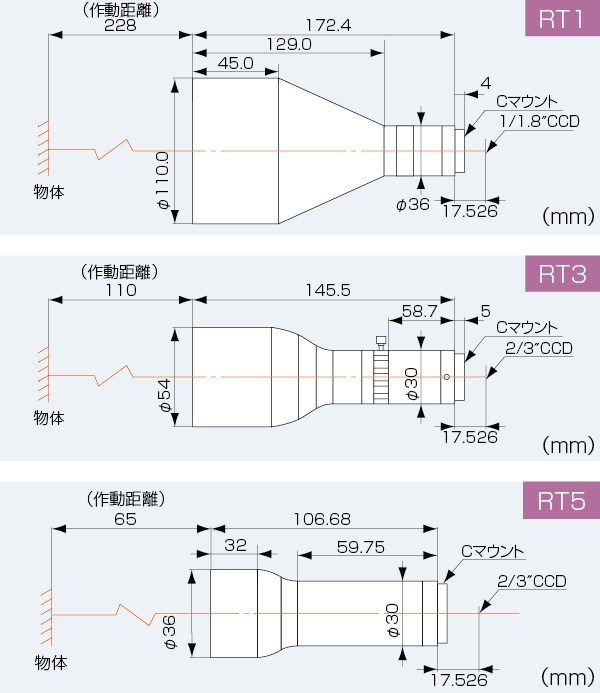

寸法図
主な特長
テレセントリックレンズは、物体距離内のいずれの位置においても一定の倍率を有しているレンズです。
被写界深度内では倍率の変動がありません。
被写界深度内では倍率の変動がありません。
使用例
テレセントリックレンズ使用時とマクロレンズ使用時の比較
マクロレンズを使用
テレセントリックレンズを使用
マクロレンズを使用すると観察物を真上から撮影しても画面中央と端部の視差に歪みが見られます。
しかしテレセントリックレンズを使用すると画面中央と端部の視差による歪みが極めて小さく、 観察物が画面上のどこに映し出されていても正確な画像情報が得られます。
しかしテレセントリックレンズを使用すると画面中央と端部の視差による歪みが極めて小さく、 観察物が画面上のどこに映し出されていても正確な画像情報が得られます。
便利なオプションのご紹介
【両側テレセントリックレンズ専用スタンド】
66,000円
(税抜)
63,000円
(税抜)
250,000円
(税抜)
アングルにはレンズが抜け落ちつけないように
段差がついています。
アングルにテレセントリックレンズRT1、RT3を乗せ、
3点ネジで固定します。
・スタンドサイズ：380x250x350（H）mm
・支柱径：φ25mm
段差がついています。
アングルにテレセントリックレンズRT1、RT3を乗せ、
3点ネジで固定します。
・スタンドサイズ：380x250x350（H）mm
・支柱径：φ25mm
RT1用スタンド
RT3用スタンド
レンズが抜け落ちない
ように段差がついています。
ように段差がついています。
＜組み合わせ例＞
テレセントリックレンズRT-3
USBカメラ、計測ソフトの
使用例
テレセントリックレンズRT-3
USBカメラ、計測ソフトの
使用例
