メガピクセル対応テレセントリックレンズ(W.D.110mmタイプ)

85,000円~130,000円 (税抜)

カメラの性能を活かせるメガピクセル対応!
コンパクトサイズで組み込み用途に最適!
被写界深度の深いW.D.110mmタイプ

●メガピクセル対応
●物体側にテレセントリック構造のある片側テレセントリックレンズ
●コンパクトサイズで組み込み用途に最適
●白黒の明暗がすっきり観察できるハイコントラスト設計
●高性能を維持したまま低価格を実現



電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
型番 RTK-05-M110 RTK-08-M110 RTK-1-M110 RTK-1.5-M110 RTK-2-M110 RTK-3-M110 RTK-4-M110
価格 130,000円(税抜) 85,000円(税抜) 85,000円(税抜) 90,000円(税抜) 85,000円(税抜) 125,000円(税抜) 120,000円(税抜)
光学倍率 0.5x 0.8x 1x 1.5x 2x 3x 4x
作動距離
(W.D)
110.8mm 110.1mm 110.5mm 110.1mm 110.6mm 111.4mm 110.5mm
被写界深度
※1
3.03mm 1.31mm 0.82mm 0.42mm 0.27mm 0.14mm 0.11mm
分解能
※2
12.7μm 8.8μm 6.9μm 5.2μm 4.5μm 3.6μm 3.7μm
開口数
(N.A)
0.026 0.038 0.049 0.064 0.075 0.094 0.091
有効F値 9.4 10.3 10.2 11.7 13 16 21.9
TVディストーション -0.009% -0.026% -0.0007% 0.024% -0.018% 0.008% -0.004%
重さ 128g 103g 105g 108g 113g 160g 120g
適合カメラ 2/3型 2/3型 2/3型 2/3型 2/3型 2/3型 2/3型
マウント Cマウント Cマウント Cマウント Cマウント Cマウント Cマウント Cマウント
視野範囲
1/3インチカメラ
(H x V)
9.6mmx7.2mm 6mmx4.5mm 4.8mx 3.6mm 3.2mmx2.4mm 2.4mmx1.8mm 1.6mmx1.2mm 1.2mmx0.9mm
視野範囲
1/2インチカメラ
(H x V)
12.8mmx9.6mm 8mmx6mm 6.4mmx4.8mm 4.27mmx3.2mm 3.2mmx2.4mm 2.13mmx1.6mm 1.6mmx1.2mm



※1 許容錯乱円径40μmで算出した計算値
※2 波長550nmで算出した理論分解能

主な特長
テレセントリックレンズは、物体距離内のいずれの位置においても一定の倍率を有しているレンズです。
被写界深度内では倍率の変動がありません。
視野による画像のゆがみがなく、奥行きのある部品の形状測定精度を大幅に改善します。




テレセントリックレンズの特長
1.中~高倍率のマクロレンズとして使えます。

→  マクロレンズより価格はUPしますが、性能もUPします。






2.焦点深度内で対象物の膨張・収縮がありません。

 →寸法測定の際に測定誤差を小さくできます。






3.視差による周囲歪を少なくできます






4.焦点距離を選べます。

USBカメラ
(短距離タイプWD65mm と長距離タイプWD110mmをご用意)






5.同軸照明で使った場合、対象物の照度のムラを小さくできます。

テレセントリックレンズテレセントリックレンズ

同軸無しタイプと同軸照明タイプをご用意




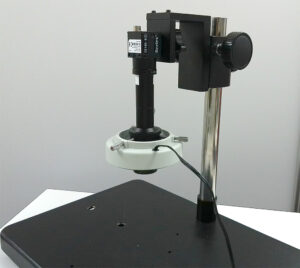

使用例
テレセントリックレンズ使用時とマクロレンズ使用時の比較

マクロレンズ使用時
マクロレンズを使用
テレセントリックレンズ使用時
テレセントリックレンズを使用

マクロレンズを使用すると観察物を真上から撮影しても画面中央と端部の視差に歪みが見られます。
しかしテレセントリックレンズを使用すると画面中央と端部の視差による歪みが極めて小さく、 観察物が画面上のどこに映し出されていても正確な画像情報が得られます。



寸法図
