φ2.7mm・φ4.0mm ワイドアングルボアスコープ

299,000円~322,000円 (税抜)

ワイドアングル(広角)ボアスコープで広い視野で全体像の目視検査が可能に!

●広角対物レンズの採用により小さな直径でも全体像を正確に観察できます。

●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。

●M10 P=0.5、M8 P=0.5の各種照明に対応

●φ2.7mm:有効長110mm/視野方向0°/視野角95°

●φ4.0mm:有効長175mm/視野方向0°/視野角100°






ボアスコープ一覧

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1-3日
製品納期: 6週間
phone06-6364-3000

ワイドアングルボアスコープとは?

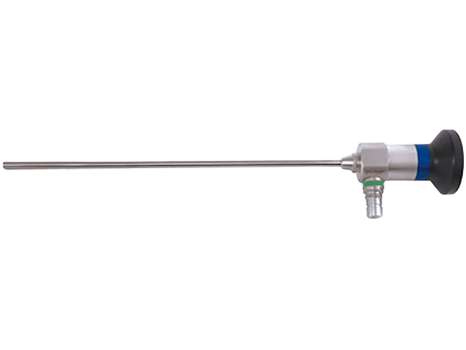

●φ4.0mmボアスコープ

ワイドアングルボアスコープ


●φ2.7mmボアスコープ

ワイドアングルボアスコープ

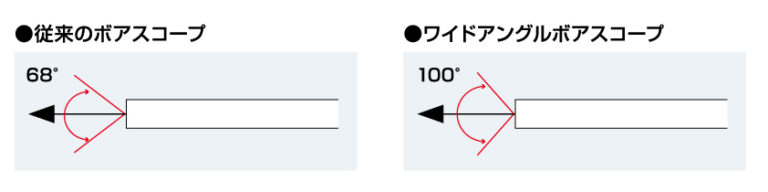

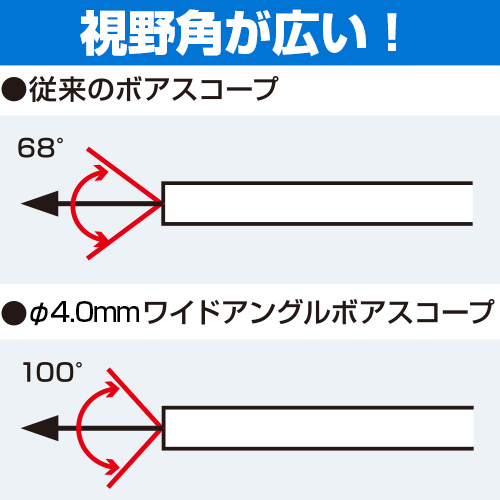

ワイドアングルボアスコープは
φ2.7mm・φ4.0mmの
従来のボアスコープに比べ、

視野角が広くなります。
そのため穴の中を観察する際に
穴の側面方向が見える利点があります。
穴の側面の傷などの観察に最適です。
ワイドアングルボアスコープ




ワイドアングルボアスコープ、従来のボアスコープでの穴の中の観察画像の違い

穴の中の観察画像の違い
対象物の中にA、B、Cの傷があります。
φ4.0mm、有効長175mm、視野角100°の
ワンドアングルボアスコープ
(ME.40175.00100)と
φ4.0mm、有効長175mm、視野角68°の
標準タイプのボアスコープ
(BAL-0418)で観察をしてみました。

ワイドアングルボアスコープ、従来のボアスコープでの穴の中の観察画像の違い

ワイドアングルボアスコープで見えているA、B、Cの傷が、
標準タイプのボアスコープでは見えません。

ワイドアングルボアスコープの方が広い視野を観察できるのが分かります。




ワイドアングルボアスコープ、従来のボアスコープでの穴の中の観察画像の違い
横穴の見え方を比べるとワイドアングルボアスコープの方が広い視野を観察できるのが分かります。








いろいろな方法で狭い場所を非破壊で検査できます。
1.ボアスコープを使い目視で検査





2.汎用のCマウントカメラ、
またお手持ちのCマウントカメラを
ボアスコープに
接続し、観察
非破壊で検査 Cマウントカメラにボアスコープを接続

3.ボアスコープ専用ハンディカメラシステムを使用し検査 4.カメラを固定し、マイクロスコープとして使用し観察
ハンディカメラシステム ボアマイクロスコープ




観察例
<アルミにあいている穴の観察>
アルミにあいている穴の観察




光源接続部は2種類のサイズに対応
光源接続部
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。







用途に合わせて必要なものだけ購入できます。

ハンディで楽に観察したい場合
持ちやすい形状 手元で快適操作

398,000円
(税抜)




ボアスコープ専用ハンディカメラ

可変倍率カメラアダプタレンズ

ボアスコープ用LED照明(3W)

ボアスコープ専用ハンディカメラシステム








ハイビジョンカメラを使って撮影したい場合
表示遅れのない映像(検査・作業向き)

253,000円
(税抜)




ハイビジョンカメラ

可変倍率カメラアダプタ

ボアスコープ用LED照明
電源式

ボアスコープ専用ハイビジョンカメラシステム








USBカメラを使って撮影したい場合
映像の保存が多い場合 観察だけでなくソフトを使い画像処理をする場合




226,000円
(税抜)




USBカメラ

可変倍率カメラアダプタ

ボアスコープ用LED照明
電源式

ボアスコープ専用USBカメラシステム











その他オプション

ボアスコープ用ハンディ照明
26,000円
(税抜)

・ボアスコープ用の
 ハンディLED照明
・リチウム電池1本標準付属
・リチウム充電器は
 別売 3,000円(税抜)
カメラアダプタ




ボアスコープにCマウントカメラをつなぐためのカメラアダプタ

84,000円
(税抜)

・ボアスコープ、ファイバー
スコープに、Cマウントカメラ
を接続するための
カメラアダプタ
・アダプタレンズで拡大、

焦点調整が可能
(被写体からの距離は
無限大から3mm)

・28mm~32mmのアイピースに
接続可能
カメラアダプタレンズ




カメラをつないだボアスコープ用のLED照明

69,000円
(税抜)

・M10、P=0.5の各種
ボアスコープ、
ファイバースコープに
取付可能な同軸照明。
光量を7セグ表示で可視化可能
LED照明








ハイビジョンカメラでの観察画像を付属のマイクロSDカードに保存
39,000円
(税抜)

ハイビジョンカメラをHR-MINIにつなぎ、
HR-Mini付属のマイクロSDカードに
静止画・動画の撮影が可能。
HDMIレコーダー




よりハイパワーな照明が必要な場合はこれ!

218,000円~
(税抜)

・M10、P=0.5の各種ボアスコープ、
ファイバースコープに取り付け可能な
ハイパワー照明。
ライトガイドは50cmか200cmから
お選びいただけます。
ボアスコープ用ハイパワーLED照明




円柱形の対象物の内側側面を観察 <ボスコープ専用LED照明使用時>

ボアスコープでφ20mmの円柱形の対象物の内側側面を観察しました。照明はボアスコープ専用LED照明を使用しました。





円柱形の対象物の内側側面を観察 <ハイパワーLED照明使用時>

ボアスコープでφ20mmの円柱形の対象物の内側側面を観察しました。
照明はハイパワーLED照明を使用しました。
ハイパワーLEDの製品詳細はこちらから。





観察のヒント
円柱形の対象物の内径側面を一度に観察する方法(松電舎技術サイトにリンクします。)






便利なオプションカメラスタンド

38,000円
(税抜)

カメラスタンド





3Dアーム付カメラスタンド













多数の実績がございます。


Example1 燃料噴射装置、エンジン内部の検査

Example2 触媒の内部形状、異物検査

Example3 触媒製作の金型チェック

Example4 精密加工用切削ツールのオイルホールのチェック

Example5 奥まった内部の観察

Example6 複写機内部の観察





お問い合わせはこちらから
セミカスタム品の紹介




世界に一台だけ

受注生産となりますが
●有効長・外径・視野方向の変更タイプ
など、お客様のご希望に対応可能です。
是非ご相談ください。

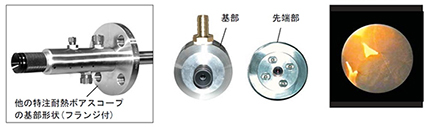

特注事例1 <特注ボアスコープ・視野方向が通常と逆の下向き>
178,000円
(税抜)



●取り付け幅:通常15mm→17mm
●チューブ外径:通常φ4.0mm/φ2.7mm→φ3.0mm
●有効長:60mm
●視野方向:通常とは逆の下向きの70°



詳細はこちらから

特注ボアスコープ




寸法図
