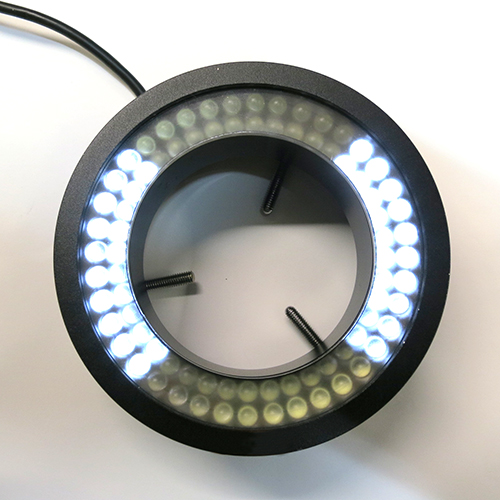

4分割80灯 LEDリング照明

LED-80T
37,000円 (税抜)
デモ貸出OK

4分割独立点灯時も調光可能!!
脱着可能な拡散板付!

●内径φ69mm、先端内径φ60mm、外形φ96mm

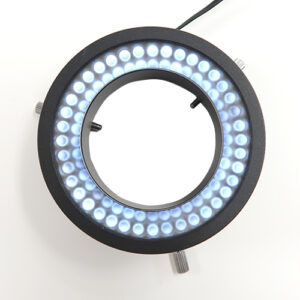

●高輝度80灯LEDリング照明
●4分割独立点灯可能

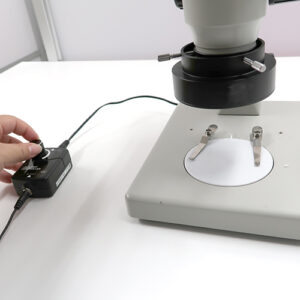

●4分割独立点灯時も調光可能
●拡散板の脱着可能

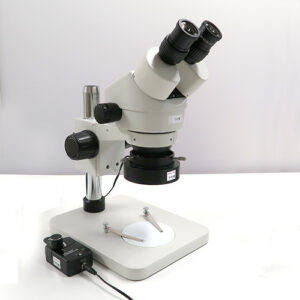

●マイクロスコープ、顕微鏡等に取付可能



電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
照明ユニット 仕様
LED 高輝度白色80灯
照度 35,000lx以上
(拡散板付で50mmの距離)
70,000lx以上
(拡散板無で50mmの距離)
取付径 φ30mm~φ70mm
最大消費電力 10W
外形寸法・重量 φ100 x 42mm 235g

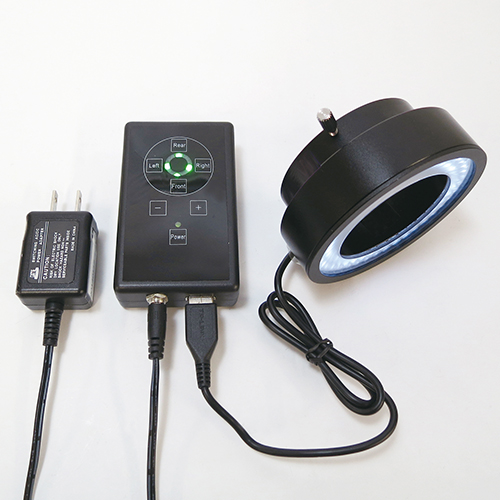

電源部 仕様
定格入力電圧 100~240V
LEDコード長 60cm
外形寸法・重量 60x100x27mm 65g

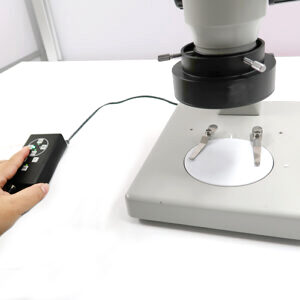

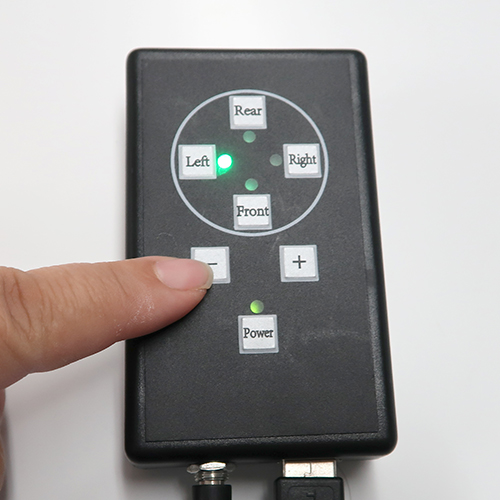

4分割独立点灯可能

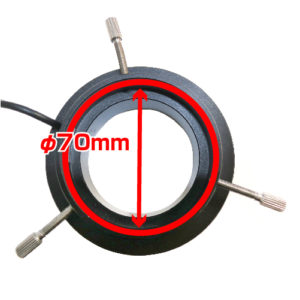

取付可能サイズについて


3点ネジをすべて緩めた場合、
φ70mmまでの
レンズに取り付け可能です。

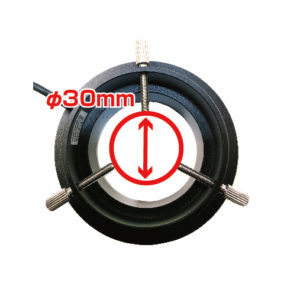

3点ネジをきつく締めた場合、
直径φ30mm以上のレンズに
取付可能です。

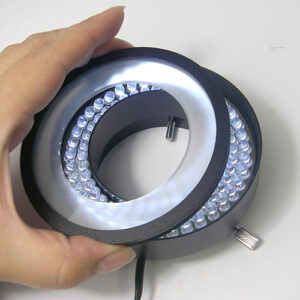

着脱可能な拡散板付き




4分割80灯LEDリング照明の使用時の比較画像

基板
円筒形状の金属の観察時

基板
通常のLEDリング照明を全点灯
使い観察した場合

分割点灯

基板
4分割LEDリング照明を分割点灯
使い観察した場合

4分割LEDリング照明を分割点灯で円柱形状の対象物を観察すると、ハレーションが軽減され、観察しやすくなりました。

マイクロスコープなんでも辞典




関連製品

照明




円筒形の観察

研磨した金属
リング照明
リング照明を全点灯で
観察した場合
同軸照明
リング照明を分割点灯で
観察した場合

4分割リング照明で円柱形状の対象物を観察するとハレーションが軽減され観察しやすくなりました。
4分割80灯LED照明はこちらから




研磨した金属・シリコンウェハーなどの鏡面体の観察時

研磨した金属
リング照明
リング照明を使い観察した場合
同軸照明
同軸照明を使い観察した場合

リング照明では真っ黒で見えない正反射物が同軸照明では対象物の色と同じ色で綺麗に観察できます。
同軸照明はこちらから




印刷物、基板などの拡散物の観察時

研磨した金属
リング照明
同軸照明を使い観察した場合
同軸照明
リング照明を使い観察した場合

同軸照明でははっきり見えない場合に照明の種類をリング照明に変更するとはっきりとした画像で観察できます。
リング照明はこちらから




ハレーションが起こるフィルムの観察時

研磨した金属
リング照明
通常のリング照明で
観察した場合
同軸照明
偏光フィルターを取り付けた
リング照明で観察した場合

偏光フィルターを取り付け可能なリング照明を使用して解決
偏光フィルター付ハレーション除去セットはこちらから




対象物の隅々まで明るく照らしたい場合

研磨した金属
リング照明
リング照明を使った場合、
照明の形が円形のため、
画像の四隅が暗くなります。
同軸照明
バーLED照明を使った場合、
画像の四隅まで
明るく照らすことができます。

リング照明はマイクロスコープや顕微鏡などの 狭視野向きです。広い視野の観察にはバーLED照明が最適です。
