金属ワイヤーの観察に有効な照明
通常、細径で反射率の高い円柱形状（針金、ワイヤー等）を拡大観察する場合、ハレーションが発生し、観察しにくい場合があります。
今回は、下記の条件を様々な方法で照射し、観察しました。
|
観察物：φ1ｍｍの針金 および ワイヤー 観察機種：マイクロスコープ 設定：約50倍（視野８×6ｍｍ） |

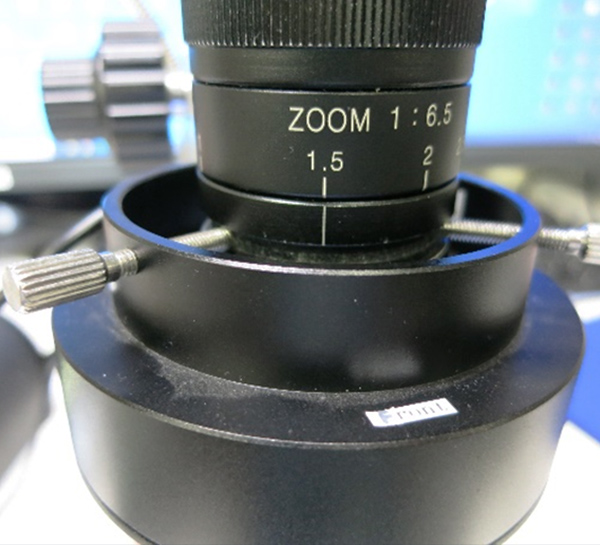

（１）標準装備のLEDリング照明で観察
 |
|
標準装備のリング照明では反射（ハレーション）が発生します。
 |
 |
（2）対象物の長手方向からローアングルで照射
 |
 |

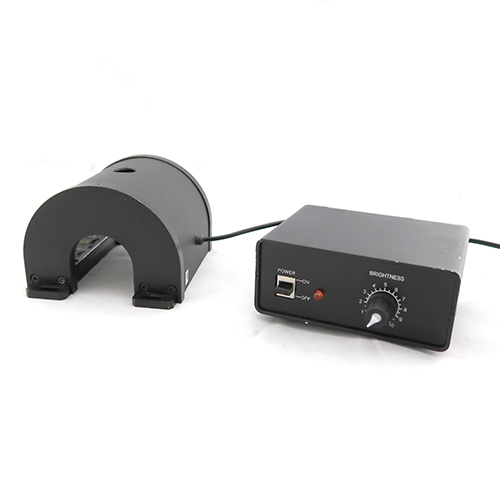

（3）アーチ照明
 |
 |
■応用編
「4分割のLED照明」と「Vブロック」を使い観察する方法もあります。
＜4分割のLEDリング照明＞
対角の２カ所を点灯させ、（２）のように対象物の長手方向から照射します。
（これだけで効果が出る場合もあります。）
 |
 |
＜Vブロック＞
Vブロックに反射板（今回は白紙）を貼り、対象物に光が回り込むようにします。
 |
 |
上記で使用した「LEDリング照明」、「ツインアーム照明」、「アーチ型照明」は弊社でご用意しております。
詳しくは、製品ページをご覧ください。
 |
