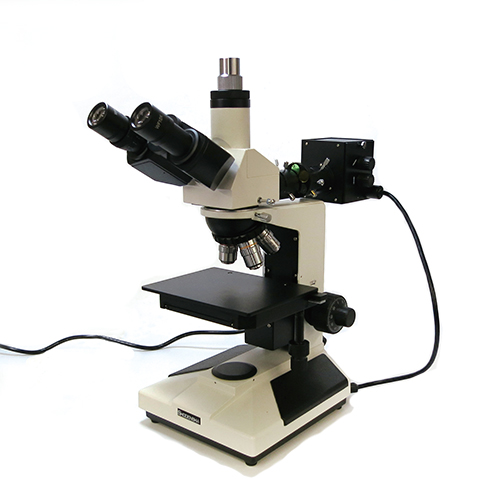

金属顕微鏡 （超高倍率顕微鏡　LEDタイプ）　GR3400JL

GR3400JL
270,000円 （税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





LED照明搭載！

高性能、低価格。金属観察をもっと身近に！


●金属の観察に最適
●広視野の接眼レンズの採用により高画質で広視野な観察が可能
●偏光観察可能な落射照明
●汎用的な顕微鏡用カメラが利用可能
●LED照明搭載

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1～3日
製品納期: 7日
phone06-6364-3000
全体仕様
型番 GR3400JL
トータル倍率 50x,100x,200x,400x,600x
接眼レンズ 10x （視野数18mm）
対物レンズ プランアクロマート対物レンズ（カバーグラス不使用）
5x・10x・20x・40x・60ｘ
焦点調節 同軸粗微動方式
（テンション調整機構、リミットストッパー、最小目盛り0.002mm）
レボルバ 逆レボルバ（5穴）
眼幅調整範囲 53～75mm
鏡筒型式 三眼ヘッド
偏光観察装置 ポラライザー、アナライザー
フィルター ターレットフィルター（黄、青、緑、すりガラス）
ステージ メカニカルステージ140x180mm
移動範囲：75x50mm　
照明 LED（調光機構あり）
電源 AC100～240V　50/60Hz
本体サイズ 203x255x421（H）mm
重量 8.2Kg
主な特長

金属顕微鏡（超高倍率顕微鏡）とは通常、金属表面などの観察に適した顕微鏡とされています。
松電舎の金属顕微鏡GR-3400JLは、プランアクロマート対物レンズ、広視野の接眼レンズの採用により高画質で広視野な観察が可能。
5穴の逆レボルバを使用。
金属表面観察だけでなく鉱物学や精密機械工業、化学工業分野などの生産現場や品質保証など幅広い用途にご使用頂けます。

・偏光観察可能な落射照明
・JIS規格対応顕微鏡用カメラを取り付けることができます。

※正立型なのでサンプルは両面研磨が必要です。
※サンプルサイズ：厚さ20ｍｍまで。





GR3400JLで観察した10円玉の表面

金属顕微鏡GR3400JLを使用し、200倍で観察した時の画像

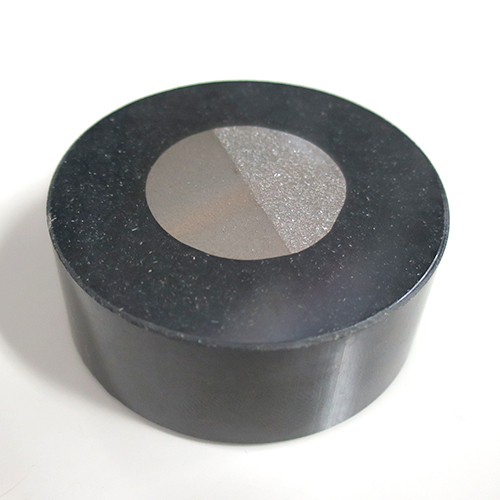

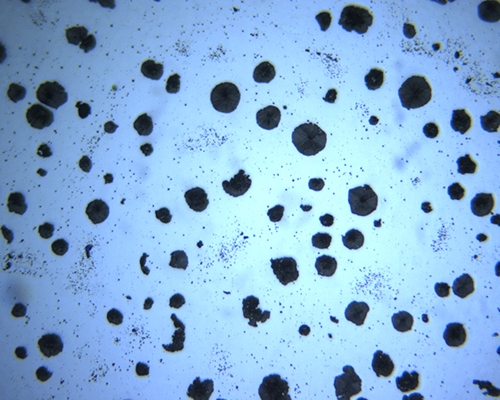

黒鉛球状化率をGR3400JLで観察した画像

エッチング前
⇒黒鉛球状化率測定ソフトはコチラ

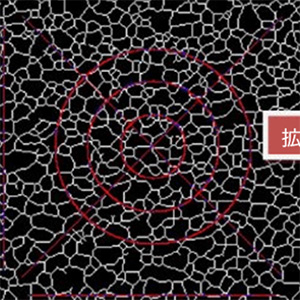

結晶粒度をGR3400JLで観察した画像

結晶粒度観察画像
⇒結晶粒子解析ソフトウェアはコチラ

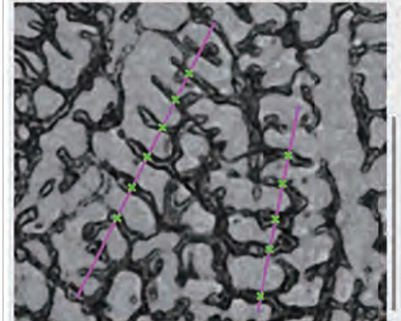

DAS（デンドライトアームスペーシング）をGR3400JLで観察した画像

⇒高機能画像処理・画像解析ソフトはコチラ






使い易い機構部

粗微動焦点調整
粗微動焦点調整
ワイドメカニカルステージ
ワイドメカニカルステージ

回転式フィルター
回転式フィルター　
調光可能
調光可能

Cマウントアダプタ
JISアダプタ

オプションの顕微鏡用カメラや市販のJIS規格対応顕微鏡用カメラを
取り付けることが出来ます。
（※カメラ、パソコンは付属しておりません。）




顕微鏡用カメラの取付例※カメラはオプションです。

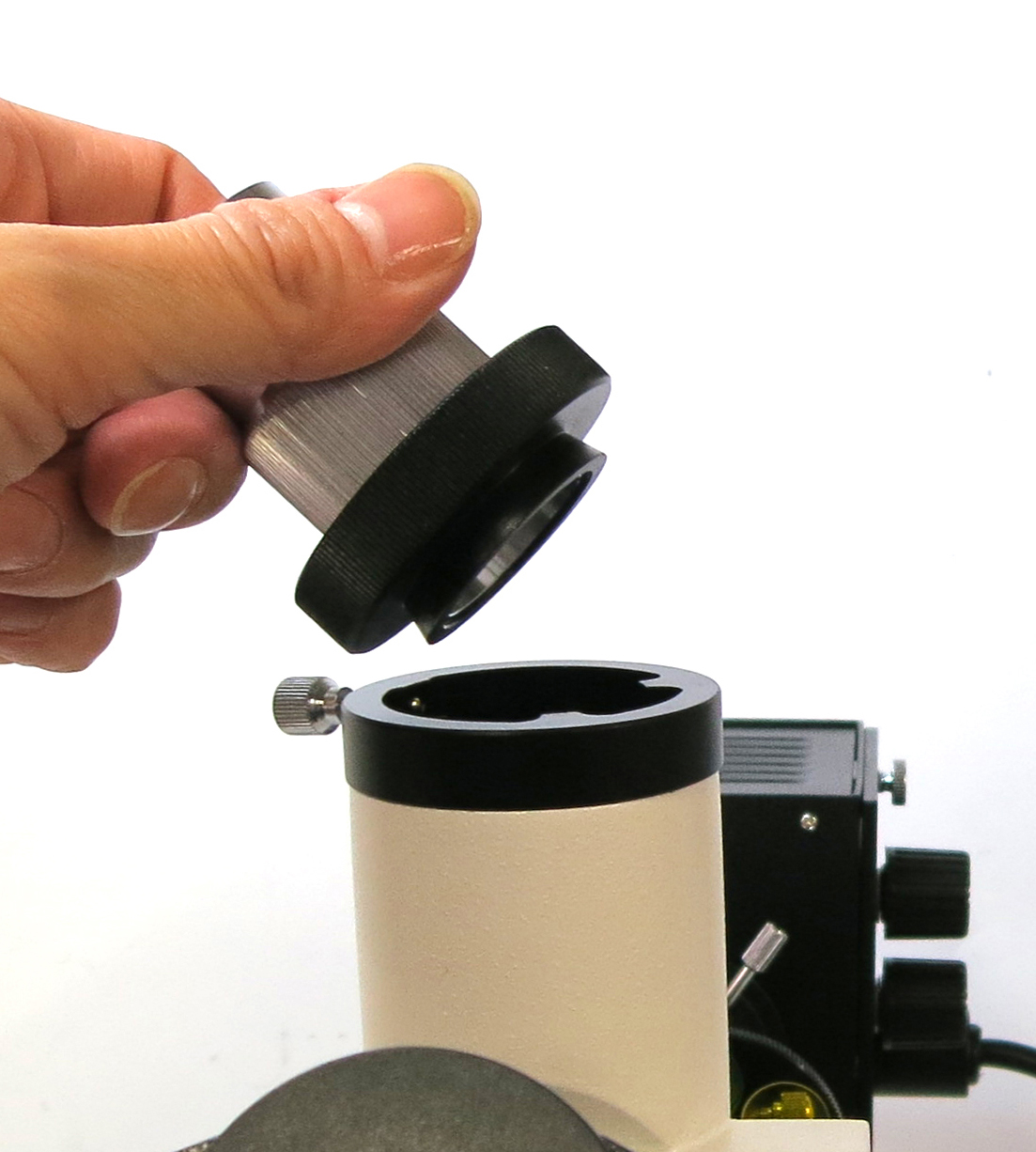

金属顕微鏡
JISアダプタを取付
金属顕微鏡

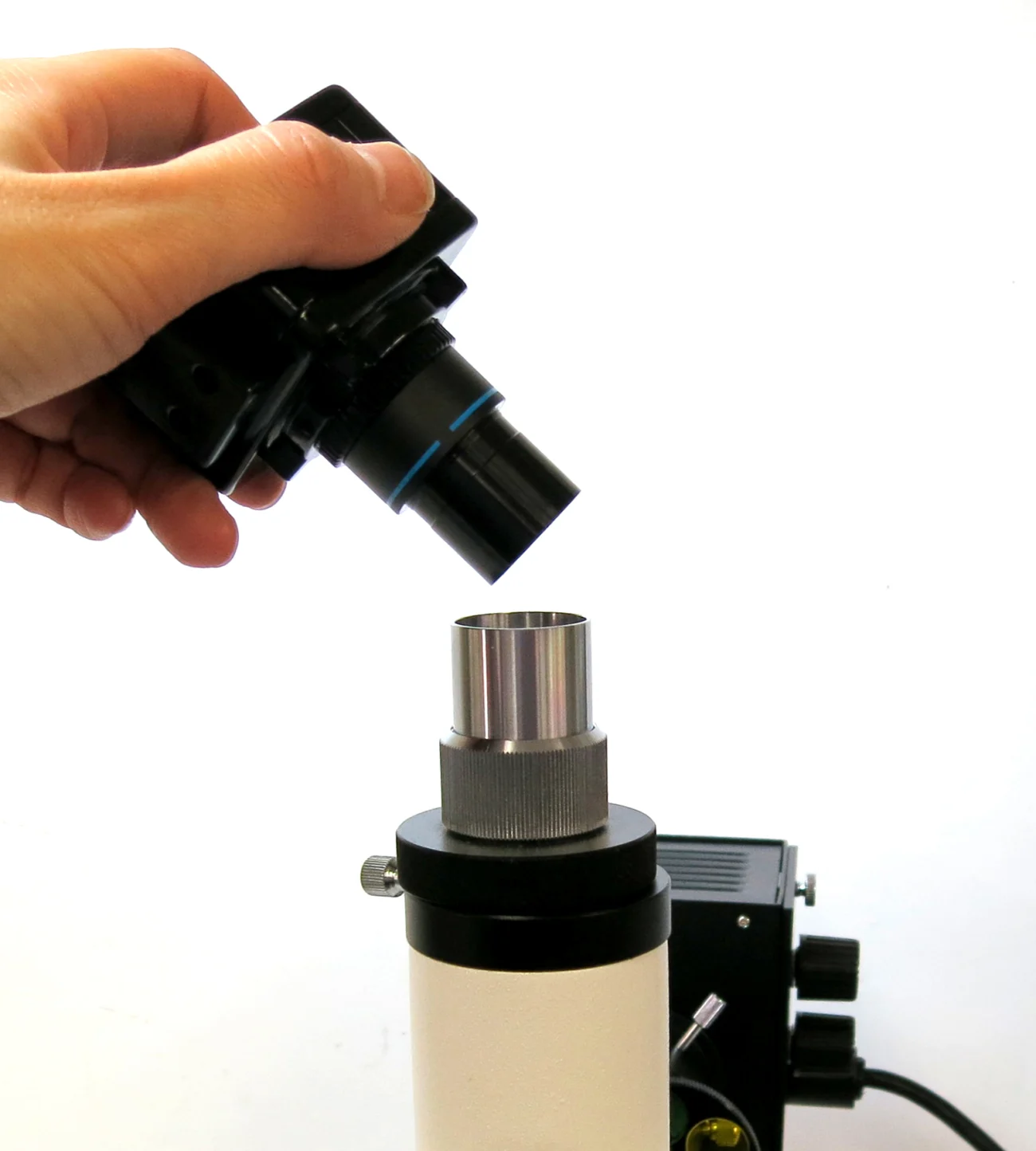

JISアダプタに顕微鏡用
カメラを取付

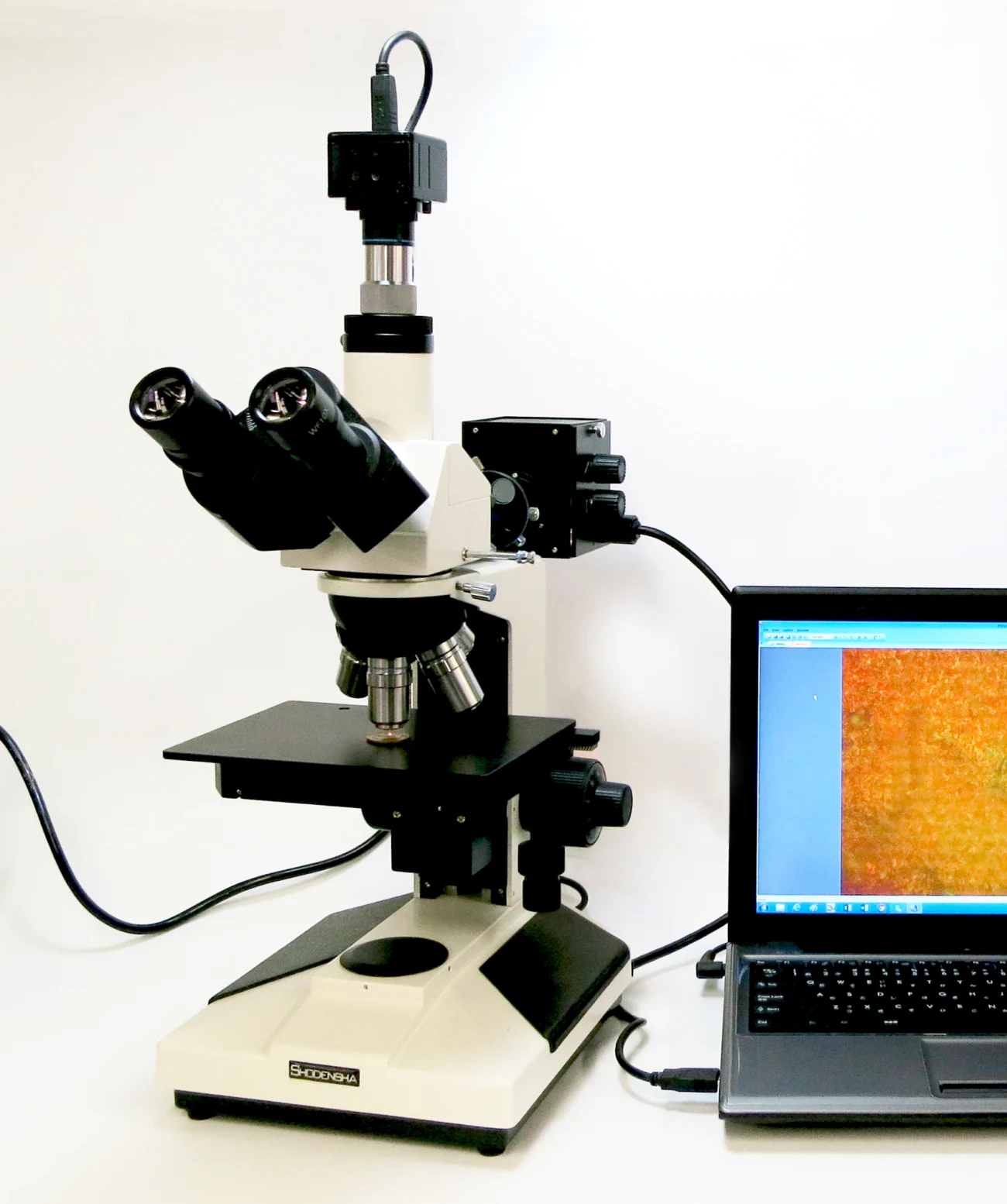

顕微鏡用USBカメラを取り付けてパソコンで観察
※カメラ、パソコンは付属しておりません。
下記のオプションのカメラや市販のJIS規格対応顕微鏡用カメラをご使用ください。








マイクロスコープなんでも辞典

●金属組織の結晶粒度解析

●黒鉛球状化率測定

●顕微鏡での観察映像を撮影する方法

●金属顕微鏡の光量が暗いと思った時の確認箇所

●金属顕微鏡の明るさ分布について

●キューティクルの観察

寸法図

便利なオプションのご紹介



GR3400Jに使えるオプションレンズ

20倍接眼レンズ
SL-34/29-20
12,000円
(税抜)

スケール入り接眼レンズ
SE-34/29
12,000円
(税抜)

十字線
X軸に10mm100等分の目盛り付　Y軸：目盛りなし
倍率:10倍

20倍対物レンズ
TB34/29-20
20,000円
(税抜)

50倍対物レンズ
TB34/29-50
26,000円
(税抜)

60倍対物レンズ
TB34/29-60
30,000円
(税抜)

80倍対物レンズ
TB34/29-80
33,000円
(税抜)

100倍対物レンズ（油浸）
TB34/29-100L
33,000円
(税抜)

100倍対物レンズ（長作動）
TB34/29-100
49,000円
(税抜)
超高倍率顕微鏡

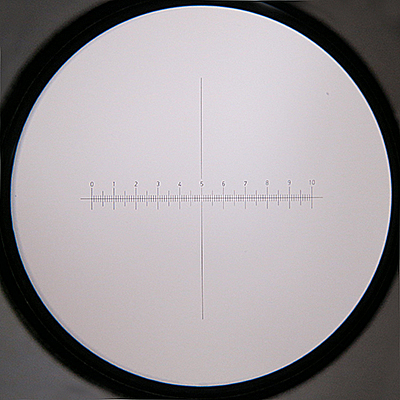

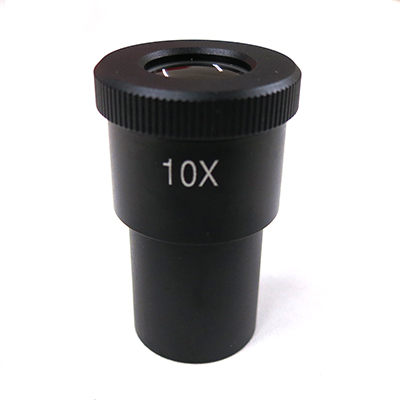

スケール入り接眼レンズ
＜スケール入り接眼レンズ
イメージ＞

対物レンズ

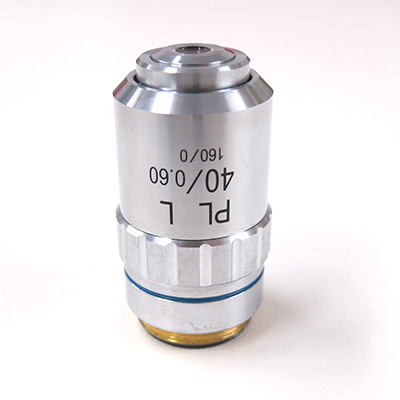

＜40倍対物レンズ＞

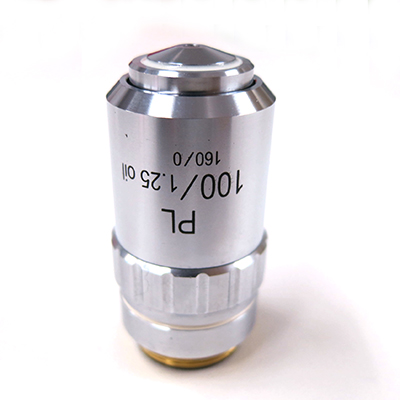

対物レンズ
＜100倍対物レンズ＞







リアルタイムの映像をPCに映して撮影するならこちらがおすすめ！
3眼鏡筒（鏡筒内径23.2mmのJIS規格）に取り付け可能な顕微鏡用カメラ




87,000円～
（税抜）

47,000円
（税抜）


108,000円
（税抜）

補助レンズ

顕微鏡用ビデオカメラ



4,000円
（税抜）

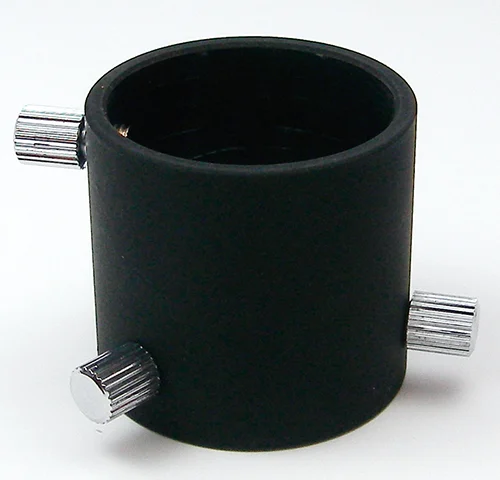

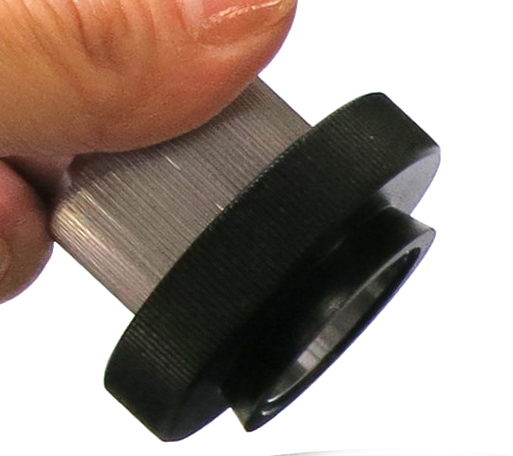

JIS規格φ23.2mmの鏡筒とカメラが固定できます。
固定することで画像のぶれやカメラの回転を防止できます。

F-JIS




画質重視の画像を必要な方にお勧めの顕微鏡用一眼レフカメラセット
顕微鏡用デジタル一眼レフカメラセット
（Canon EOS Kiss X9）
NDPL-1J-CX9
145,000円
（税抜）
補助レンズ
