倒立型金属顕微鏡 (超高倍率顕微鏡) GR-29J-C3J | 株式会社松電舎【安心の低価格】

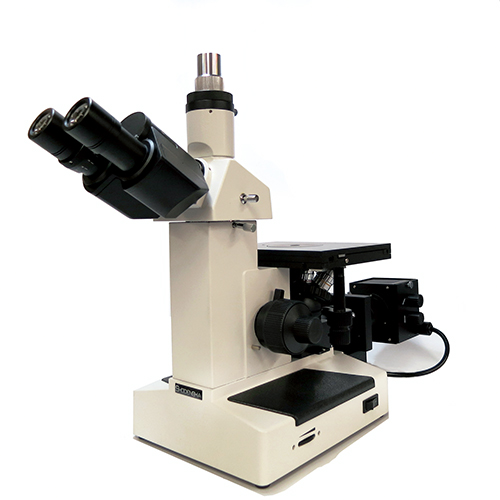

倒立型金属顕微鏡 (超高倍率顕微鏡) GR-29J-C3J

GR-29J-C3J
298,000円 (税抜)

本格仕様の倒立型金属顕微鏡が低価格298,000円!

金属の観察に最適
●下方から観察できるため厚さのある検体を観察する場合に便利
●広視野の接眼レンズの採用により高画質で広視野な観察が可能
●偏光観察可能な落射照明
●汎用的な顕微鏡用カメラが利用可能


※電圧は100V対応ですが、海外対応用にも変更できますのでお問い合わせください。

※ 100xの対物レンズ(油浸レンズ)、イマージョンオイルはデモ機には付属しておりません。ご使用になられたい方は別途お問い合わせください。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
型番 GR-29J-C3J
トータル倍率 50x,100x,200x,400x,1000x
接眼レンズ 10x (視野数18mm)
対物レンズ プランアクロマート対物レンズ(カバーグラス不使用)
5x・10x・20x・40x・100x(油浸)
焦点調節 粗微動同軸粗微動方式
(テンション調整機構、リミットストッパー、最小目盛り0.002mm)
レボルバ レボルバ(5穴)
眼幅調整範囲 53~75mm
鏡筒型式 三眼ヘッド
フィルター フィルター(黄、青、緑、すりガラス
ステージ メカニカルステージ 180x150mm
移動範囲18x18mm
照明 6V 30Wハロゲンランプ(調光機構あり)
電源 AC100V 50/60Hz
本体サイズ 200x580x360(H)mm
重量 8.5Kg
主な特長

金属顕微鏡(超高倍率顕微鏡)とは通常、金属表面などの観察に適した顕微鏡とされています。
松電舎の倒立型金属顕微鏡 GR-29J-C3J は、プランアクロマート対物レンズ、広視野の接眼レンズの採用により高画質で広視野な観察が可能。
金属表面観察だけでなく鉱物学や精密機械工業、化学工業分野などの生産現場や品質保証など幅広い用途にご使用頂けます。
ステージにおいた検体を下方から観察できるため厚さのある検体を観察する場合に便利。

・偏光観察可能な落射照明
・JIS規格対応顕微鏡用カメラを取り付けることができます。

※電圧は100V対応ですが、海外対応用にも変更できますのでお問い合わせください。
※倒立タイプなので片面研磨だけで済みます。
※観察面をステージ側にして置きます。





GR-29J-C3Jで観察した10円玉の表面

金属顕微鏡GR-29J-C3Jを使用し、200倍で観察した時の画像






黒鉛球状化率をGR-29J-C3Jで観察した画像

エッチング前






結晶粒度をGR-29J-C3Jで観察した画像

結晶粒度観察画像






DAS(デンドライトアームスペーシング)をGR-29J-C3Jで観察した画像







使い易い機構部

粗微動焦点調整
粗微動焦点調整
ワイドメカニカルステージ
ワイドメカニカルステージ
フィルター
回転式フィルター
調光可能
調光可能



Cマウントアダプタ
JISアダプタ
弊社オプションのカメラや
市販のJIS規格対応顕微鏡用カメラを
取り付けることが出来ます。
(※カメラ、パソコンは付属して
おりません。)





顕微鏡用カメラの取付例 ※カメラはオプションです。
金属顕微鏡
JISアダプタを取付
金属顕微鏡
JISアダプタに顕微鏡用
カメラを取付

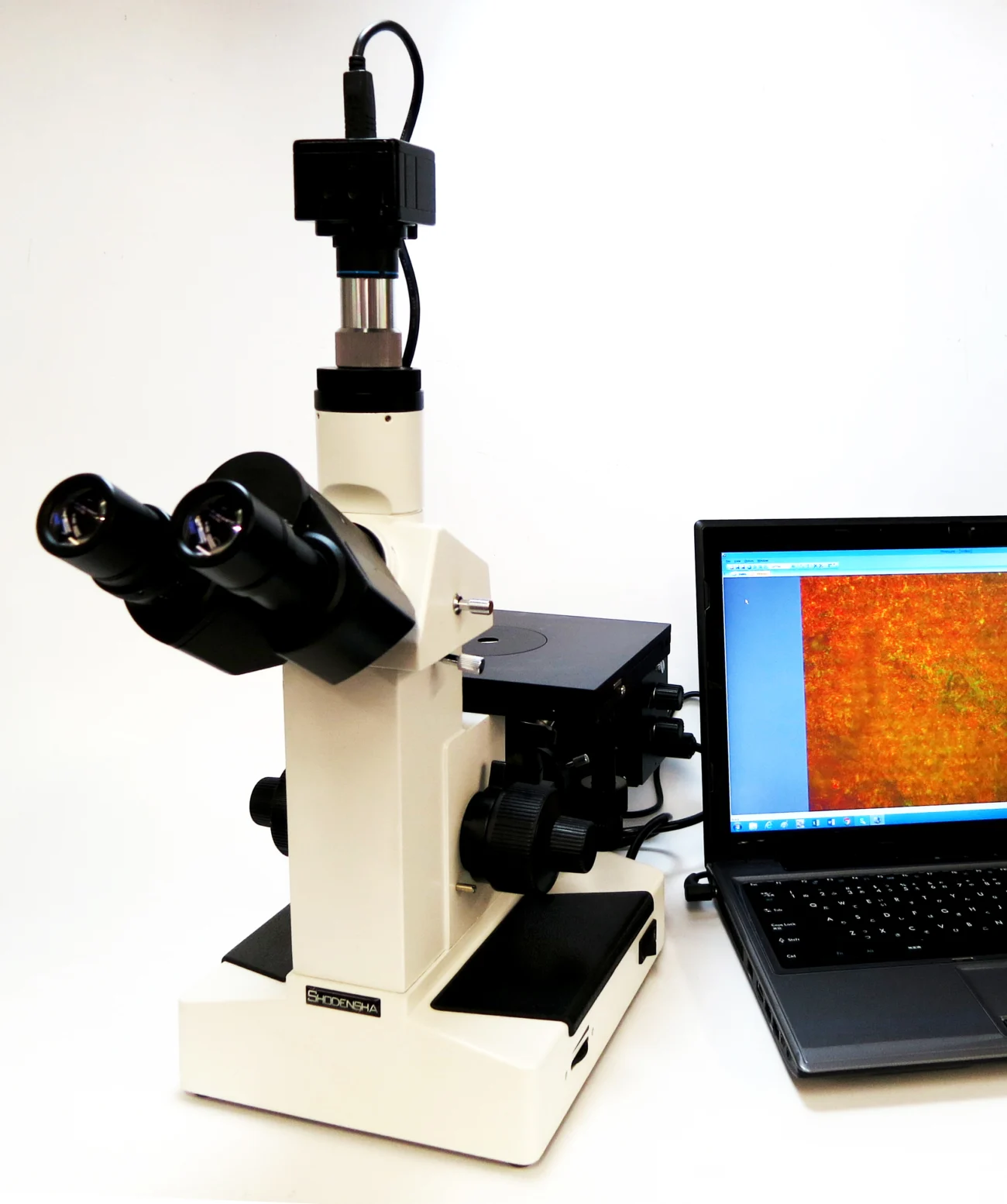

顕微鏡用USBカメラを
取り付けてパソコンで観察
※カメラ、パソコンは付属
しておりません。
下記のオプションのカメラや
市販のJIS規格対応顕微鏡用カメラを
ご使用ください。








マイクロスコープなんでも辞典







寸法図

便利なオプションのご紹介



GR-29J-C3Jに使えるオプションレンズ

20倍接眼レンズ
SL-34/29-20
12,000円
(税抜)
スケール入り接眼レンズ
SE-34/29
12,000円
(税抜)
20倍対物レンズ
TB34/29-20
20,000円
(税抜)
50倍対物レンズ
TB34/29-50
26,000円
(税抜)
60倍対物レンズ
TB34/29-60
30,000円
(税抜)
80倍対物レンズ
TB34/29-80
33,000円
(税抜)
100倍対物レンズ(油浸)
TB34/29-100L
33,000円
(税抜)
100倍対物レンズ(長作動)
TB34/29-100
49,000円
(税抜)

超高倍率顕微鏡

スケール入り接眼レンズ
<スケール入り接眼レンズ
イメージ>

対物レンズ
<40倍対物レンズ>

対物レンズ
<100倍対物レンズ>





リアルタイムの映像をPCに映して撮影するならこちらがおすすめ!
3眼鏡筒(鏡筒内径23.2mmのJIS規格)に取り付け可能な顕微鏡用カメラ




87,000円~
(税抜)

47,000円
(税抜)


108,000円
(税抜)

補助レンズ

顕微鏡用ビデオカメラ



4,000円
(税抜)
JIS規格φ23.2mmの鏡筒とカメラが固定できます。
固定することで画像のぶれやカメラの回転を防止できます。

F-JIS




画質重視の画像を必要な方にお勧めの顕微鏡用一眼レフカメラセット
顕微鏡用デジタル一眼レフカメラセット
(Canon EOS Kiss X9)
NDPL-1J-CX9
145,000円
(税抜)
補助レンズ
