低価格GigEハイスピードカメラ（カラー・モノクロ） CHG40-B-RS / C-RSB | 株式会社松電舎【安心の低価格】

低価格GigEハイスピードカメラ（カラー・モノクロ） CHG40-C-RS / B-RS

CHG40-C-RS（カラー）
298,000円 （税抜）
CHG40-B-RS （モノクロ）
298,000円（税抜）





USBタイプでは不可能だった離れた場所での使用が可能に
ケーブル延長で100mまで構築可能！

●USBタイプでは不可能だったケーブルの延長が100mまで可能！

●2種類のソフトを標準装備！！
　・トリガーの前後を記録・確認できる
　　SpeedCapture
　・録画・再生をせず、瞬時に 　　スローモーション観察できる
　　REAL Slow

●ハイスピードカメラが20万円台の超低価格

●有効画素数640×480（VGA）の解像度で300fps（コマ／秒）、また240×180の解像度時は最高速度800fps（コマ／秒）

●レンズが別途必要です。



色が必要の方はカラーカメラをお選びください。 色が重要でなく明るい画像が必要な方はモノクロカメラをお選びください。
寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1～3日
製品納期: 7日
phone06-6364-3000

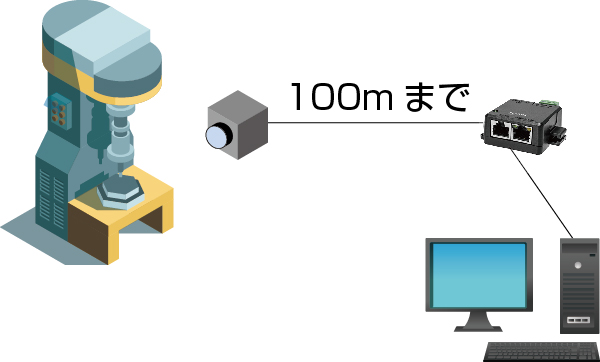

GigEタイプのため、最長100mまでLANケーブルが延長できます

USBタイプではカメラからPC間は3mが限界のため、大型試験機、大型加工機などではハイスピード撮影が困難でした。
このカメラはGigEタイプなので、LANケーブルで最長100mまで延長し、構築できます。
※別途PoE電源必要（クラス0）。PoE電源はこちら
GigEハイスピードカメラ








ハイスピードカメラをより便利に！2つのソフトウェアが標準付属

ハイスピードカメラ

見たいものを即スローモーションで観察


ハイスピードカメラ


高速現象・動作が、録画・ファイル再生の面倒な操作をしなくても、
瞬時に見ることが可能！

ハイスピードカメラを使ったことがある方なら、見たいものを即スローモーションで見ることが大変なことを経験しているはず。
「録画して、ファイルを再生して、見たいところを探す」といった面倒な操作をしなければ、見たいものをスローモーションで見ることができません。
REAL Slowはカメラを向ければ、その先の高速現象・動作がスローモーションで見ることができます。
静止画の保存、短い動画の保存も可能です。












ハイスピードカメラ

捉えにくい突発的な事象を確実に記録！


ハイスピードカメラ


ドライブレコーダーのように、トリガーが入った前後を
記録、確認できる！

●トリガー信号の前後の画像が録画できます。
●トリガー入力を無効にしてエンドレス録画（ループ録画）することもできます。



※メモリに保存した動画をHDDもしくはSSDにコピーする時間が必要なため、連続的に次の録画ができません。 連続的に次の録画を行いたい場合は 長時間録画レコーダー（オプションソフト）をご検討ください。





この2つのソフトウェアが標準付属でハイスピードカメラが超低価格298,000円！








動作環境

対応OS Windows 10・Windows 11 Pro 64bit（32bit、Home不可）
CPU Intel core i5、i7 第６世代以上
（但し、最大クロック2.3GHz以上）
メモリ 16GB以上


※薄型軽量や超省電力タイプのノートPCは、長時間使用でUSBの電源供給が減る・切れる等様々なトラブルが出る可能性が高いので避けてください。









撮影コマ数による選択できる解像度※

撮影速度

 解像度
200fps
（コマ／秒）		 720×540
250fps
（コマ／秒）		 640×480
300fps
（コマ／秒）		 640×480
400fps
（コマ／秒）		 512×384
500fps
（コマ／秒）		 440×328
800fps
（コマ／秒）		 240×180








ハイスピードカメラが超コンパクトサイズ！

ハイスピードカメラ
ハイスピードカメラが
29mm × 29mm × 53.68mmの超コンパクトサイズ！
省スペースでご使用いただけます。




固定方法は３通り

固定方法は３通り
標準品ではM2x3の穴が4箇所にあります。
この穴を利用し、固定していただけます。
対応ネジのサイズは4-M2

固定方法
また標準品ではM3x3の穴が3箇所にあります。
この穴も利用し、固定していただけます。
対応ネジのサイズは3-M3

三脚アダプタ
三脚アダプタを付けると
三脚用の穴にも対応いたします。
対応ネジサイズは1/4-20UNC




標準装備

●ハイスピードカメラ本体
●LANケーブル（5m）
●スローモーション観察ソフト REAL Slow
●トリガー録画ソフト Speed Capture
●トリガーケーブル（3m）




カメラ仕様

カメラタイプ カラー／モノクロ
撮像素子 1/2.9インチ
CMOS
40万画素



Sony社
IMX287
ピクセルサイズ（μm） 6.9×6.9
最大解像度 720×540
保存形式 AVI、BMP、JPEG
フレームレート 720×540時　200fps
640×480時　300fps
240×180時　800fps
ダイナミックレンジ 74dB以上
S/N比 41dB以上
シャッター速度 最高1/20,000（50μ秒）
電源 DC9～24V
もしくは
PoE（クラス0）
重量(カメラヘッドのみ) 約80g
消費電力 DC12V時　定格 3.1 W
サイズ 29mm × 29mm × 53.68mm（突起物除く）
マウント Cマウント
インターフェース GigE
温度環境（周囲温度） 動作時 0～50°　保管時 -30～70°
認証 CE, FCC, RoHS




便利なオプションのご紹介

179,000円
(税抜)


超高輝度、広拡散で常時点灯タイプ。
カメラとの同期調整不要な高輝度ハイスピードカメラ専用簡易照明です。
三脚アダプタ付きタイプ

ハイスピードカメラ用超高輝度照明（三脚アダプタ付き）











45,000円
(税抜)


低価格
カメラとの同期調整不要常時点灯
据え置きとしても、三脚にも取り付けられます。
※三脚は付属しません。

ハイスピードカメラ用簡易照明











6,800円
(税抜)

●GigEカメラに給電するためのPOE電源
●ノートPCやスリムPCのようなグラバーボードが入らないパソコンに必須
●1mのLANケーブル付き
●カメラ1台接続用

寸法図

オプションソフトのご紹介

62,000円
(税抜)

ドライブレコーダーのように、トリガーが入った前後を記録、確認できるソフトウェアです。
メモリではなく、HDDもしくはSSDに直接録画保存します。

※ ご希望に応じてパソコンをお見積りいたします。
お気軽にご相談ください。

0.5倍補助レンズ





撮影速度 解像度 記録時間
HDD/SSD 1TB時
100fps
（コマ／秒）		 720×540 約7時間
200fps
（コマ／秒）		 720×540 約3時間30分
300fps
（コマ／秒）		 640×480 約2時間55分
500fps
（コマ／秒）		 440×328

約3時間42分分
800fps
（コマ／秒）		 240×180

約7時間34分
※時間は目安です。
