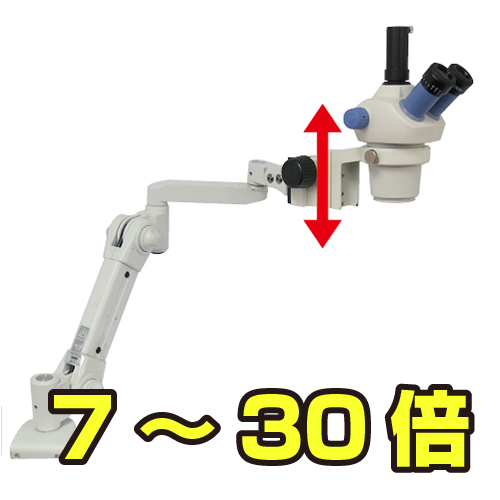

ズーム式三眼実体顕微鏡 (スムースアーム付 粗動アングルタイプ) AFN-405J3W

AFN-405J3W
154,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





両眼観察とカメラ撮影が同時にできる2光路タイプが
驚きの低価格!
ピント調整に便利な粗動アングル付

●わずらわしいロックなし!スムーズ操作で作業効率アップ
●上下左右、角度自由自在アーム付の実体顕微鏡
●作動距離97mm
●接眼レンズはハイアイポイント対応
●7倍~30倍のズームレンズ
●粗動アングルストローク:67mm
●三眼鏡筒:JIS鏡筒


※照明はオプションとなります。
電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
型番 AFN-405J3W
トータル倍率 7倍~30倍
接眼レンズ 10倍(ハイアイポイント)
対物レンズ 0.7倍~3倍
作動距離 97mm
視野数 20
鏡筒型式 三眼ヘッド(JIS鏡筒)・傾斜角45°
眼幅調整範囲 52~75mm
高さ(収納時) 560mm
重量 5.5kg
耐荷重
※力学的に必要な重さ
1~4kg





スムースアーム
ニ光路設計のため、裸眼観察しながら
3眼部に顕微鏡用カメラを取付、撮影も可能です。




スムースアームに更に便利な粗動アングルが付きました!

机の上に物を置いて作業をする際、
ピント合わせに便利な 粗動アングルを付けました。
ストローク:67mm





わずらわしいロックはなし、スムーズ操作で作業効率UP!





ロックつき
従来の顕微鏡アームは各関節に
ロックが付いていました。
任意の位置に合わせるたびに
このロックを締める必要が
ありました。


※写真は双眼タイプです。
この機種には各関節にロックに
ありません。
任意の位置で手を放すと
その位置でピタッとアームが
止まります。
スムーズ操作で作業効率が
格段にアップします。




米国特許取得!
AFN-405J3Wではロックなし
でも力学的バランスに
より空間の任意の位置で
静止します。
(米国特許取得)
水平ショートアーム部
(矢印部)を手で持ち、
角度を可変します。




スーッと伸びて
ピタッと止まる
クルッと回って
サッと収納
快適動作が可能です!

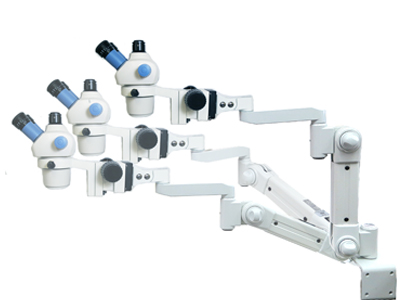

任意の位置に
ピタッと力学的に静止できます。





上下左右、角度自由自在のスムースアーム

水平から上方向に90°、
水平から下方向に30°、
顕微鏡ヘッドを
動かすことが可能です。

スムースアーム
各関節が回転します。




スムースアーム

アームは90°の位置から25°まで動かすことができます。




作業台のエッジに取付
スムースアーム
クランプ(万力)で作業台の
エッジ等に取り付きます。
(クランプは標準装備)
最大締付幅:65mm




スムースアームに粗動アングルが付きました!
大好評のスムースアームをより便利にする粗動アングルが付きました。
机に対象物を置いて、ピントを合わせ、作業をするのに便利です。








スムースアームの動作動画











カートに取り付けた使用例







実はXYテーブルを使えます!

据え置きタイプのXYテーブルがあります。

XYテーブル顕微鏡アーム

据え置きタイプ簡易XYテーブル

TK100-SU

42,000円税抜)

ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。



寸法図

便利なオプションのご紹介

倍率を下がりますが、作動距離を伸ばしたい時に便利な補助レンズ



10,000円
(税抜)
補助レンズを取り付けることにより倍率を落とし、作動距離を伸ばすことができます。



0.5倍補助レンズ
倍率:3.5倍~15倍
作動距離:180mm

0.75倍補助レンズ
倍率:5.25倍~22.5倍
作動距離:120mm






補助レンズを使用した時の作動距離



もっと明るく観察したい際の専用オプション

36,000円
(税抜)
対物レンズ先端に80灯LEDリング照明を取り付けます。
高輝度の80灯LED照明で手元を明るく照らします。

・調光可能
・ダブルライン80灯LEDリング照明
・拡散板付
・100~240V対応で海外でも使用可能










粉塵などから対物レンズの保護に最適
6,000円
(税抜)
無色透明の保護フィルター。
粉塵などからの保護に最適。
※保護フィルターを取り付ける場合、補助レンズは使用できません。
LEDリング照明の取付は可能です。
AFN-405(W)用保護フィルター付アダプタ




対物レンズの先端に取り付けます
対物補助レンズ











机や棚に万力を挟むスペースがない場合の専用オプション



【作業台・机に取付けるグロメット】

3,800円
(税抜)
机の天板や棚にΦ10mm程度の穴を開け、
グロメットのネジ部を開けたΦ10mm穴に
上から通して使います。
机取付用グロメット



机取付用グロメット


机に固定したグロメットにメインアーム
を差し込みます。
グロメット










光学実験台に取り付けたい場合はこちら
【M6-25mmマトリクスの光学実験台用フランジ】

10,000円
(税抜)
M6-25mmマトリクスの光学実験台に取り付くようにねじ穴が開いています。
光学実験台取付用フランジ











アームを棚に固定し、顕微鏡を下におろしたい時のオプション



【スムースピン】

9,000円
(税抜)
スムースアームの水平アームの代わりに取り付けることで、取付棚より下方に顕微鏡を動かすことが可能になります。
机のエッジだけではなく棚にもスムースアームを設置できます。
使用時以外はコンパクトに折りたたむことが出来ます。










顕微鏡を棚に取り付けたい時の専用オプション



【壁取付用ブラケット】

6,000円
(税抜)
壁面にスムースアームを直接取り付けるためのブラケットです。 左のスムースピンと併称していただくと省スペースでスムースアームをお使いいただけます。
スムースピンとの併用で更に省スペースに!



リアルタイムの映像をPCに映して撮影するならこちらがおすすめ!
3眼鏡筒(鏡筒内径23.2mmのJIS規格)に取り付け可能な顕微鏡用カメラ



87,000円~
(税抜)

47,000円
(税抜)


108,000円
(税抜)

補助レンズ
顕微鏡用ビデオカメラ










画質重視の画像を必要な方にお勧めの顕微鏡用一眼レフカメラセット



顕微鏡用デジタル一眼レフカメラセット
(Canon EOS Kiss X7i)
NDPL-1J-CX7i
129,000円
(税抜)
補助レンズ
