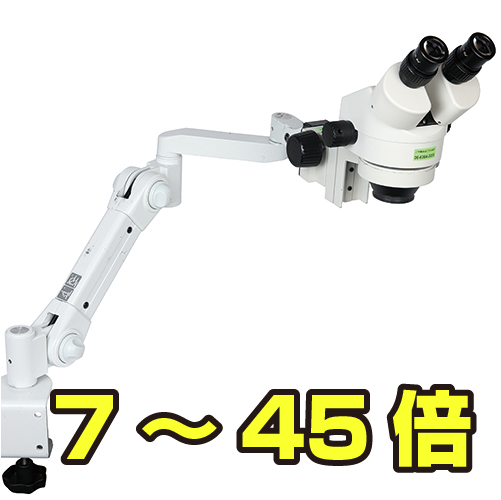

7～45倍
ワイドレンジズーム式実体顕微鏡 （スムースアーム付 粗動アングルタイプ） AFN-0745W
150,000円（税抜）
- デモ機無料貸出
自由に動くアームタイプのワイドレンジ実体顕微鏡！
ピント調整に便利な粗動アングル付
●わずらわしいロックなし！スムーズ操作で作業効率アップ
●上下左右、角度自由自在アーム付の実体顕微鏡
●作動距離97mm
●接眼レンズはハイアイポイント対応
●7倍～30倍のズームレンズ
●粗動アングルストローク：67mm
※照明はオプションとなります。
製品の特長

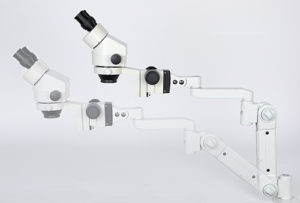

スムースアームに便利な粗動アングルが付きました！
机の上に物を置いて作業をする際のピント合わせに便利な
粗動アングルが付いています。
ストローク：67mm
わずらわしいロックはなし、スムーズ操作で作業効率UP！
従来の顕微鏡アームは各関節にロックが付いていました。
そのため任意の位置に合わせるたびにロックを締める必要がありました。
AFN-0745Wには各関節にロックがありません。
任意の位置で手を放すとその位置でピタッとアームが止まります。
スムーズ操作で作業効率が格段にアップします。
米国特許取得！
AFN-0745Wではロックなしでも力学的バランスにより
空間の任意の位置で静止します。（米国特許取得）
ショートアーム部（矢印部）を手で持ち、角度を可変します。
スーッと伸びて
ピタッと止まる
クルッと回って
サッと収納
快適動作が可能です！
任意の位置にピタッと力学的に静止できます。
上下左右、角度自由自在のスムースアーム
水平から上方向に90°、
水平から下方向に30°、
顕微鏡ヘッドを動かすことが可能です。
各関節が回転します。
アームは90°の位置から25°まで動かすことができます。
作業台のエッジに取付
クランプ（万力）で作業台のエッジ等に取り付きます。
（クランプは標準装備）
最大締付幅：65mm
スムースアームの動作動画
カートに取り付けた使用例
仕様
| 型番 | AFN-0745W |
|---|---|
| トータル倍率 | 7倍～45倍 |
| 接眼レンズ | 10倍（ハイアイポイント） |
| 対物レンズ | 0.7倍～4.5倍 |
| 視野数 | 20 |
| 鏡筒 | 双眼ヘッド |
| 作動距離 | 100mm |
| 眼幅調整範囲 | 49～76mm |
| 高さ（収納時） | 630mm |
| 重量 | 6.3kg |
| 耐荷重 ※力学的に必要な重量 | 1～4kg |
ダウンロード
寸法図
-
（pdf／72 KB）
よくある質問
オプション
実はXYテーブルを使えます！
据え置きタイプのXYテーブルがあります。
ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。
倍率を下げて作動距離を伸ばしたい時に便利な補助レンズ
もっと明るく観察したい際の専用オプション
粉塵などから対物レンズの保護に最適
YMシリーズ用保護フィルター付アダプタ
MC-4849
3,000円（税抜）
無色透明の保護フィルター 粉塵などからの保護に最適。
※対物レンズの先端に取り付けるため
補助レンズとの併用はできません。
机や棚に万力を挟むスペースがない場合の専用オプション
光学実験台に取り付けたい場合はこちら
アームを棚に固定し、顕微鏡を下におろしたい時のオプション
顕微鏡を壁に取り付けたい時の専用オプション
